Seat Leon (2013-2020) Manual de Taller: Dispositivo de ajuste del apoyo lumbar: desmontar y montar

Palanca de ajuste del apoyo lumbar: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

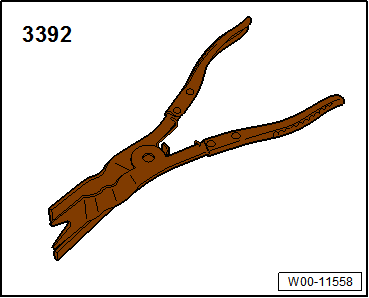

• Alicates -3392-

Las operaciones de desmontaje y montaje descritas se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

Desmontar

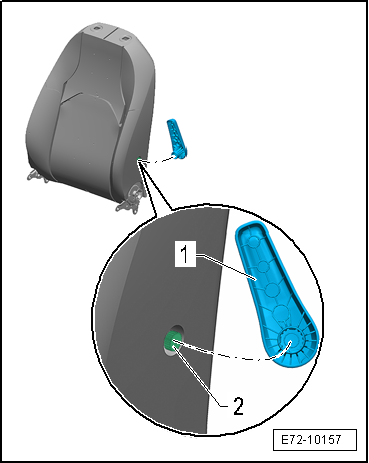

- Desprender del eje la palanca del apoyo lumbar -1-.

Montar

El montaje se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

- Hay que fijarse en que el dentado de la palanca de ajuste del apoyo lumbar -1- coincida con el dentado del eje -2-.

- Comprobar que esté fijada correctamente tirando de la palanca en el sentido contrario.

- Habrá que sustituir la palanca de ajuste si después del montaje queda demasiado floja.

Apoyo lumbar: desmontar y montar

Desmontar

- Desmontar el respaldo.

- Fijar el respaldo sobre el soporte para reparación de asientos -VAS 6136-.

- Desmontar la palanca de ajuste del apoyo lumbar.

- Desmontar el tapizado y el acolchado del respaldo del asiento anterior.

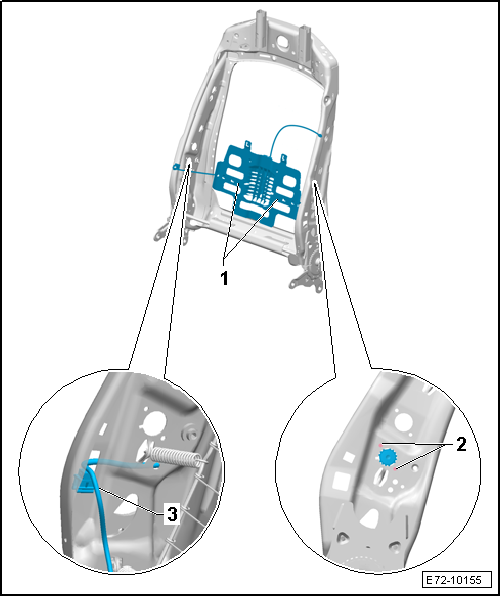

- Desenroscar los dos tornillos -2- del accionamiento.

- Desenganchar las fijaciones laterales -3- del armazón del respaldo.

- Desenganchar los muelles laterales.

- Desenganchar el apoyo lumbar -1- de sus alojamientos superiores -flechas- en el armazón del respaldo -2-.

Montar

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

Pares de apriete

• "Cuadro de montaje - Respaldo delantero, modelo 2 puertas"
• "Cuadro de montaje - Respaldo delantero, modelo 4 puertas y ST"

Dispositivo de ajuste del respaldo: desmontar y montar

Dispositivo de ajuste del respaldo: desmontar y montar, asiento de ajuste manual

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

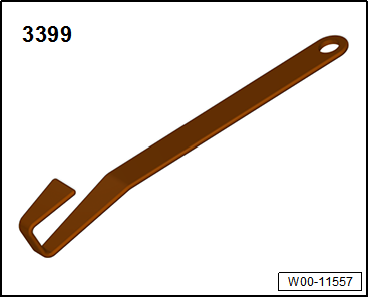

• Útil de montaje -3399-

Desmontar

- Desplazar el asiento anterior a su posición más elevada.

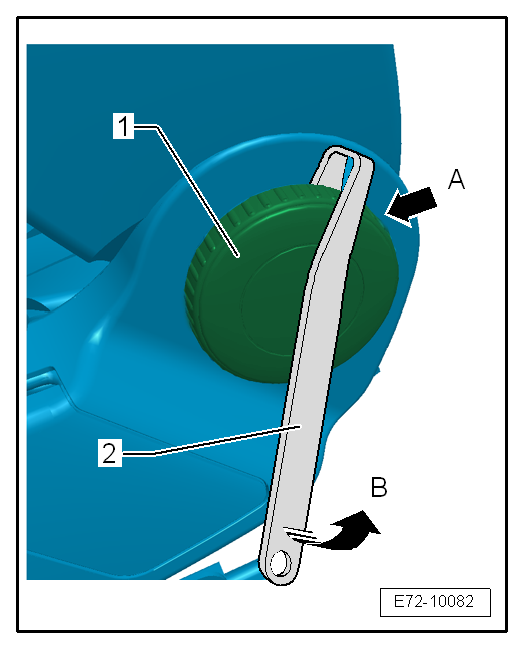

- Girar la manivela para reglaje del respaldo -1- hasta que se pueda ver un encastre desde la parte posterior -flecha A-. Utilizar una linterna si es preciso.

- Enganchar la herramienta de montaje -3399- al encastre y levantar la manivela -flecha B-.

- Girar otros 120º la manivela para reglaje del respaldo y repetir la operación.

- Retirar la manivela para el reglaje del respaldo.

Montar

El montaje se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

- Asegurarse de montar el dispositivo de ajuste del respaldo en la posición correcta.

- Comprobar que esté fijado correctamente tirando del dispositivo en el sentido contrario.

- Habrá que sustituir el dispositivo de ajuste del respaldo si después del montaje queda demasiado flojo.

Dispositivo de ajuste del respaldo: desmontar y montar, asiento de ajuste eléctrico

El dispositivo de ajuste del respaldo con motor para regulación del respaldo -V45- no se puede sustituir por separado. En caso de fallar el dispositivo de ajuste del respaldo hay que sustituir el marco de éste.
