Seat Leon (2013-2020) Manual de Taller: Apoyacabezas: desmontar y montar

  Aviso

• Los apoyacabezas pueden desmontarse con los asientos anteriores montados.
• El desbloqueo (tecla de desbloqueo) se encuentra en el lado izquierdo de los asientos del conductor y del acompañante en el sentido de la marcha.

Desmontar

- Desplazar el asiento delantero completamente hacia delante, bajarlo completamente e inclinar el respaldo 45º.

- Presionar un poco el acolchado hacia abajo por la zona de las guías del apoyacabezas.

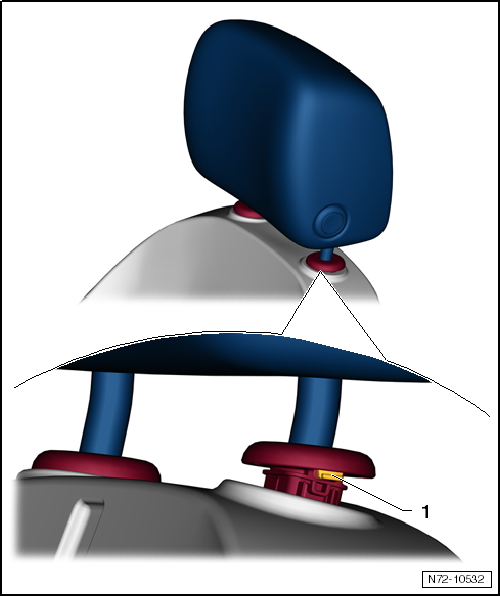

- En ambas guías, empujar la plaquita seguro -1-, hasta el tope, hacia el tubo soporte.

- Sacar el apoyacabezas del respaldo.

Montar

El montaje se efectúa en el orden inverso.

Guía del apoyacabezas: desmontar y montar

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el tapizado del respaldo con el acolchado.

Guía derecha del apoyacabezas:

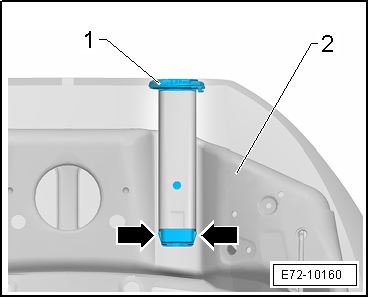

- Presionar las pestañas de encastre hacia dentro -flechas- y al mismo tiempo extraer la guía del apoyacabezas -1- del armazón del respaldo -2-.

Guía izquierda del apoyacabezas:

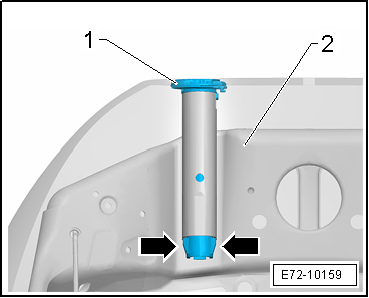

- Presionar la pestaña de encastre hacia dentro -flechas- y al mismo tiempo extraer la guía del apoyacabezas -1- del armazón del respaldo -2-.

Montar

La guía del apoyacabezas sólo se puede introducir en una posición.

• La pestaña -3- de la guía del apoyacabezas debe entrar en el rebaje del alojamiento en el armazón del respaldo.
• El(Los) saliente(s) de encastre debe(n) encastrar correctamente en el armazón del respaldo.

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El resto del montaje se realiza en el orden inverso de operaciones.

Estera elástica: desmontar y montar

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el tapizado del respaldo con el acolchado.

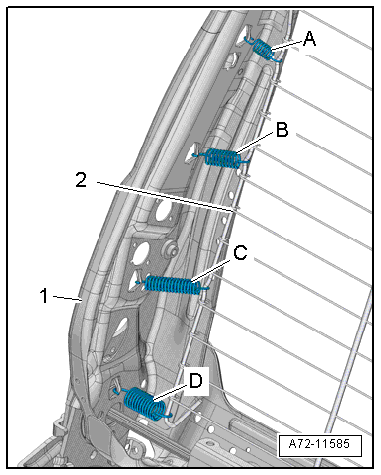

- Desenganchar los muelles de tracción -A... D- en el armazón del respaldo -1-.

También es posible dejar los muelles de tracción -A... D- enganchados en el armazón del respaldo -1- y desenganchar la estera elástica -2- directamente por los muelles de tracción.

- Inclinar la estera elástica -2- hacia la parte anterior.

- Sacar la estera elástica de los orificios que tiene el armazón del respaldo.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Asignar los muelles de tracción, como se muestra en la ilustración.

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

Embellecedor del desbloqueo del respaldo: desmontar y montar

Desmontar

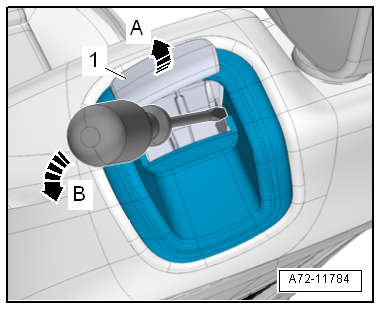

- Tirar hacia arriba de la palanca de accionamiento -flecha A-.

- Introducir un destornillador de punta plana entre el embellecedor y la palanca de accionamiento como se muestra en la figura.

- Desbloquear el gancho de encastre derecho -flecha B-.

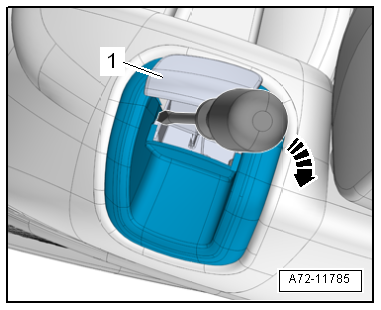

- Seguir tirando de la palanca de accionamiento, introducir un destornillador de punta plana entre el embellecedor y la palanca de accionamiento como se muestra en la figura.

- Desbloquear el gancho de encastre izquierdo -flecha-.

- Colocar la palanca de accionamiento -1- nuevamente en posición de reposo.

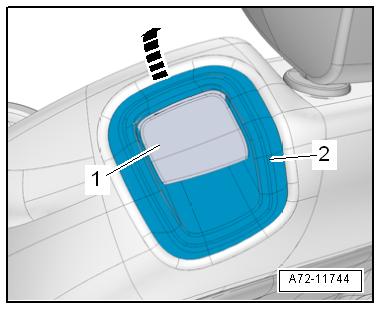

- Desenganchar el embellecedor -2- a mano en la -dirección de la flecha- y reapretar en el lado opuesto en caso necesario.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Tirar de la palanca de accionamiento ligeramente hacia arriba, pasar el embellecedor por encima de la palanca de accionamiento y enganchar el encastre posterior en el desbloqueo del respaldo.
