Seat Leon (2013-2020) Manual de Taller: Respaldo del asiento delantero: desmontar y montar

Respaldo, modelo 2 puertas: desmontar y montar

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el embellecedor lateral del asiento del lado del túnel.

- Desmontar el embellecedor lateral del asiento del lado del larguero inferior.

- Desenchufar los conectores eléctricos de los ramales de cables que van hacia el respaldo del asiento y liberar los ramales de cables que se han separado.

  Aviso

El mazo de cables entre la estación de interconexión y el airbag lateral es continuo.

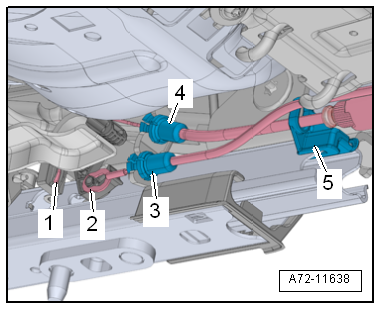

- Desenganchar el contrasoporte -3, 4- del cable Bowden para acceso asistido del soporte en la bandeja del asiento.

- Desenganchar el cable Bowden -1, 2- para acceso asistido del desbloqueo de la guía del asiento.

- Desenganchar el soporte -5- para el cable Bowden de la guía del asiento.

A72-11638

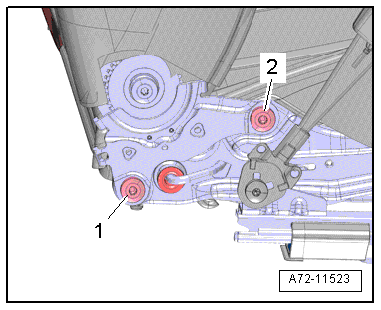

- Desenroscar los tornillos -1, 2- del herraje del respaldo a izquierda y derecha.

- Retirar el respaldo de la bandeja del asiento, para ello desenganchar con cuidado de la bandeja del asiento el mazo de cables eléctricos para el airbag lateral y, según la variante de equipamiento, todos los mazos de cables restantes para el respaldo.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  • Tener en cuenta todas las medidas al montar el asiento delantero.

El montaje se efectúa en el orden inverso.

A72-11523

Pares de apriete

  • "Cuadro de montaje - Respaldo delantero, modelo 2 puertas"
  • "Cuadro de montaje - Respaldo delantero Bucket"

Respaldo, modelo 4 puertas y ST: desmontar y montar

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el embellecedor lateral del asiento del lado del túnel.

- Desmontar el embellecedor lateral del asiento del lado del larguero inferior.

- Desenchufar los conectores eléctricos de los ramales de cables que van hacia el respaldo del asiento y liberar los ramales de cables que se han separado.

  Aviso

El mazo de cables entre la estación de interconexión y el airbag lateral es continuo.

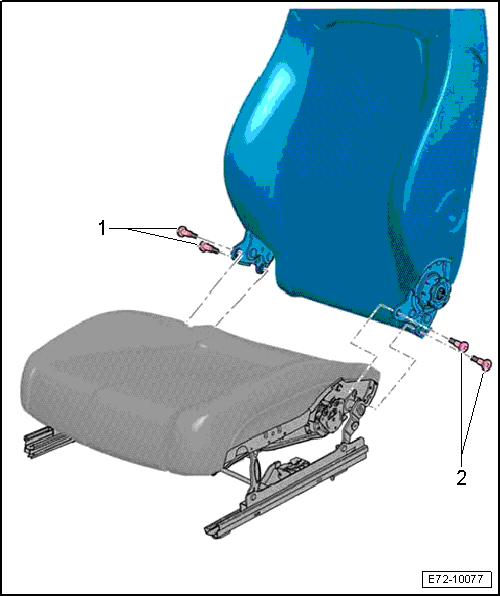

- Desenroscar los tornillos -1- y -2-, a derecha e izquierda.

Desmontar

  Aviso

  • Los tornillos son microencapsulados y deben sustituirse siempre que se desmonten.
  • Antes de montar los tornillos nuevos hay que limpiar las roscas de las tuercas correspondientes.

- Retirar el respaldo de la banqueta del asiento, para ello desenganchar con cuidado de la banqueta del asiento el mazo de cables eléctricos para el airbag lateral y, según la variante de equipamiento, todos los mazos de cables restantes para el respaldo.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  • Tener en cuenta todas las medidas al montar el asiento anterior.

El montaje se efectúa en el orden inverso.

Pares de apriete

  • "Cuadro de montaje - Respaldo delantero, modelo 4 puertas y ST"
  • "Cuadro de montaje - Respaldo delantero Bucket"

Tapa del respaldo asiento Bucket: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

Desmontar

W00-11118

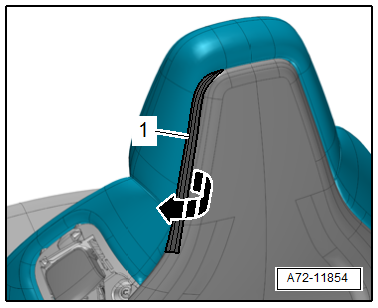

- Sacar la regleta aprisionadora -1- para el tapizado del protector del respaldo con la ayuda de la palanca -3409-, y retirar del protector del respaldo en las zonas que hay alrededor del reposacabezas -flecha-.

A72-11854

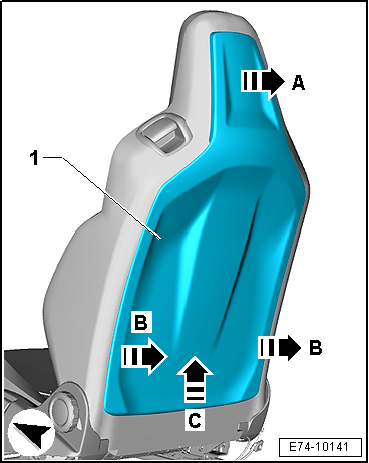

- Desencastrar el protector del respaldo -1-, empezando por arriba, del reposacabezas -flecha A-.

- Soltar los salientes de encastre laterales en la dirección de la -flechas B-.

- Liberar el protector del respaldo -1- en la dirección de la -flecha C-.

Montar

- Colocar el protector del respaldo con los ganchos de encastre abajo, en el marco del respaldo del respaldo.

- Pivotar el protector del respaldo hacia arriba y encastrar los salientes de encastre laterales y los ganchos de encastre superiores.

- Asegurarse de que los salientes encastren correctamente en el marco del respaldo y de que los ganchos inferiores se desplacen correctamente sobre el marco del respaldo.

- Presionar el protector con fuerza hacia el respaldo hasta que se oiga como encastran los salientes de encastre.

- Comprobar que la cubierta del respaldo esté enclavada correctamente.

  • El protector del respaldo ya no se debe poder retirar en la parte lateral y superior.

El resto del montaje se realiza en el orden inverso de operaciones.

E74-10141
