Seat Leon (2013-2020) Manual de Taller: Juntas del techo corredizo panorámico: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage exterior | Techo corredizo | Juntas del techo corredizo panorámico: desmontar y montar

Junta exterior para tapa de cristal trasera: desmontar y montar

Desmontar

Juntas del techo corredizo panorámico: desmontar y montar

- Desmontar la tapa de cristal trasera.

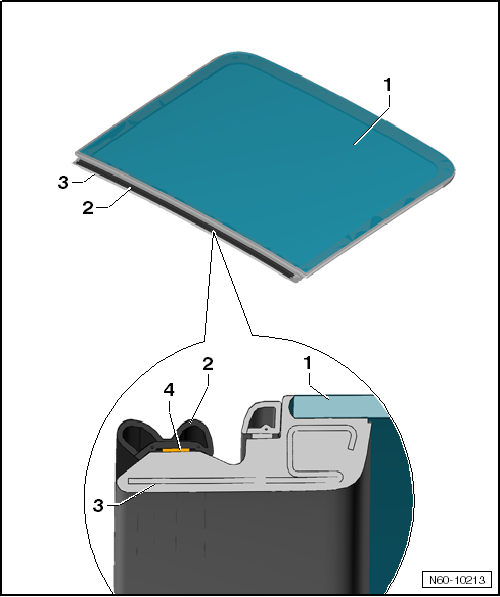

- Retirar la junta -2- de la tapa de cristal trasera -1- por todo el contorno.

- Retirar todo resto de pegamento con el útil de limpieza -VAS 6349-.

Montar

  Aviso

Para garantizar la buena adherencia de la junta, no se deberá pegar a temperaturas inferiores a los 20º C.

Juntas del techo corredizo panorámico: desmontar y montar

- La zona de pegado en la tapa de cristal ha de estar libre de polvo y grasa.

- Limpiar completamente la superficie de pegado con el producto -D 009 401 04-.

- Desprender la lámina de protección -3- de la cinta adhesiva de la nueva junta -2- y presionar sobre la junta por las esquinas y los extremos.

- Si la longitud de la junta fuera excesiva, habría que compactarla uniformemente.

- Presionar bien la junta con el rodillo para láminas amortiguadora de puertas -3356- de manera uniforme.

- Montar la tapa de cristal trasera.

Junta interior para tapa de cristal trasera: desmontar y montar

Desmontar

Junta interior para tapa de cristal trasera: desmontar y montar

- Abrir del todo la tapa de cristal delantera desde la posición de confort.

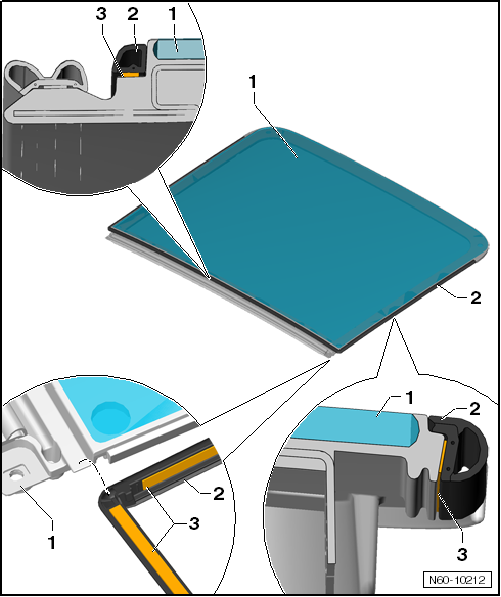

- Retirar la junta -2- de la tapa de cristal trasera -1-.

- Retirar todo resto de pegamento con el útil de limpieza -VAS 6349-.

Montar

Junta interior para tapa de cristal trasera: desmontar y montar

- La zona de pegado en la tapa de cristal ha de estar libre de polvo y grasa.

- Limpiar completamente la superficie de pegado con el producto -D 009 401 04-.

- Desprender la lámina de protección -4- de la cinta adhesiva de la nueva junta -2- y presionar sobre la junta por los extremos.

- Si la longitud de la junta fuera excesiva, habría que compactarla uniformemente.

- Presionar bien la junta con el rodillo para láminas amortiguadora de puertas -3356- de manera uniforme.

Junta exterior: desmontar y montar

Desmontar

- Desmontar la tapa de cristal delantera.

- Desmontar la tapa de cristal trasera.

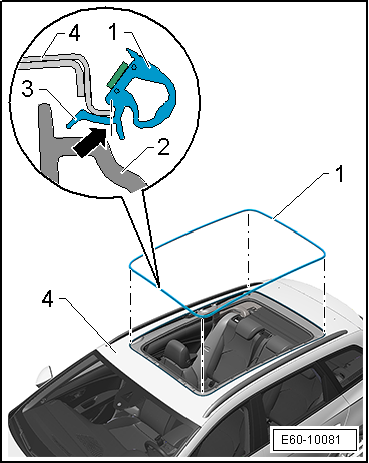

- Retirar la junta exterior -1- por todo el contorno.

- Tronzar el perfil de la junta exterior -1- por la zona -flecha-, al ras con el borde del techo -4-, por todo el contorno.

- La pieza restante -3- se deja entre el techo -4- y el marco de montaje -2-.

- Retirar todo resto de pegamento con el útil -VAS 6349-.

Montar

  Aviso
  • La junta nueva se entrega en longitud excesiva. La nueva junta se corta de forma que quede con la longitud adecuada. Se recomienda dejar la nueva junta unos 1-2 mm más larga y compactarla si su longitud fuera excesiva.
  • Para garantizar la buena adherencia de la junta, no se deberá pegar a temperaturas inferiores a los 20º C.
  • Montar la tapa de cristal transcurridos 30 min. de haber pegado la junta exterior, para que no se vuelva a desprender.

- La zona de pegado en el hueco del techo ha de estar libre de polvo y grasa.

- Limpiar completamente la superficie de pegado con el producto -D 009 401 04-.

Junta interior para tapa de cristal trasera: desmontar y montar

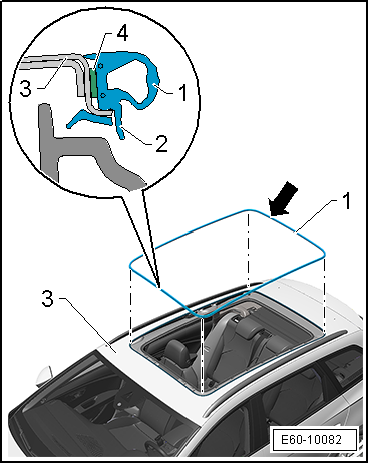

- Centrar la nueva junta exterior -1- de forma que la juntura -flecha- quede en el centro de la parte posterior del hueco del techo.

- Desprender la lámina de protección de la cinta adhesiva -4- de la nueva junta exterior -1- y presionar contra el techo -3-.

- La junta no se ha de tirar en los radios, sino que se aplastará ligeramente en estas zonas.

- Presionar firme y uniformemente la junta exterior 2 veces por todo el contorno con el rodillo para lámina amortiguadora de puerta -3356-.

- Montar la tapa de cristal trasera.

- Montar la tapa de cristal delantera.

E60-10082

Junta interior: desmontar y montar

Desmontar

Junta interior: desmontar y montar

- Desmontar la tapa de cristal delantera.

- Desmontar la tapa de cristal trasera.

- Retirar la junta interior -2- del marco de montaje -1-.

- Retirar todo resto de pegamento con el útil -VAS 6349-.

Montar

Junta interior: desmontar y montar

- La zona de pegado ha de estar libre de polvo y grasa.

- Limpiar completamente la superficie de pegado con el producto -D 009 401 04-.

  Aviso

Para garantizar la buena adherencia de la junta, no se deberá pegar a temperaturas inferiores a los 20º C.

- Alinear la junta interior -2-, con la juntura en el centro de la parte posterior del hueco del techo, sobre las superficies de pegado del marco de montaje -1-.

- Desprender por partes la lámina de protección de la junta adhesiva de la nueva junta interior y presionarla.

- La junta no se ha de tirar en los radios, sino que se aplastará ligeramente en estas zonas.

- Presionar firme y uniformemente la junta interior 2 veces por todo el contorno con el rodillo para lámina amortiguadora de puerta -3356-.

- Montar la tapa de cristal trasera.

- Montar la tapa de cristal delantera.
