Seat Leon (2013-2020) Manual de Taller: Desbloqueo del respaldo: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el embellecedor del desbloqueo del respaldo.

- Desmontar el tapizado y el acolchado del respaldo del asiento anterior.

- Desenganchar el cable Bowden de conexión.

W00-11189

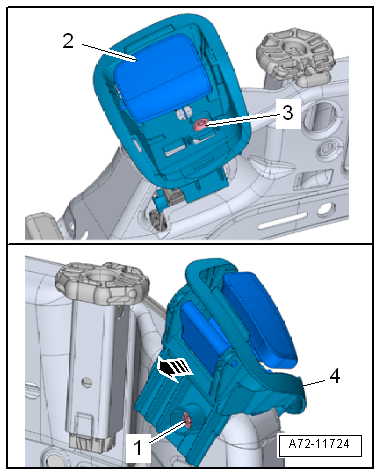

- Tirar de la palanca de accionamiento -2- hacia arriba hasta el tope, presionar hacia adelante y desenroscar el tornillo -3-.

- Desenroscar el tornillo -1-.

- Desenganchar y retirar el desbloqueo del respaldo -4- en el marco del respaldo en la -dirección de la flecha-.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

  Aviso

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

  Aviso

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

A72-11724

Pares de apriete

  • "Cuadro de montaje - Desbloqueo del respaldo y ayuda de acceso"

Cable Bowden de conexión, modelo 2 puertas: desmontar y montar

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el embellecedor del desbloqueo del respaldo.

- Desmontar el tapizado del respaldo con el acolchado.

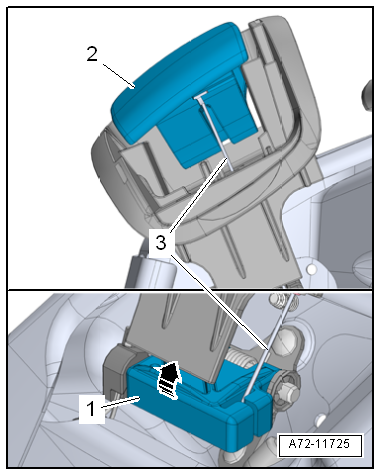

- Pivotar el cojinete -1- para el desbloqueo del respaldo hacia arriba hasta el tope -flecha- y mantenerlo en esa posición.

- Desenganchar el cable Bowden de conexión -3- en el cojinete.

- Pivotar la palanca de accionamiento -2- hacia arriba hasta el tope.

- Desenganchar y sacar el cable Bowden de conexión en la palanca de accionamiento.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

  Aviso

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

  Aviso

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

A72-11725

Cojinete para el desbloqueo del respaldo, modelo 2 puertas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para remaches ciegos -VAS 5072A-
  • Taladradora
  • Gafas de protección

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el embellecedor del desbloqueo del respaldo.

- Desmontar el tapizado del respaldo con el acolchado.

- Desmontar el desbloqueo del respaldo.

  ¡ATENCIÓN!

Peligro de sufrir lesiones en los ojos.

Hay que utilizar gafas de protección.

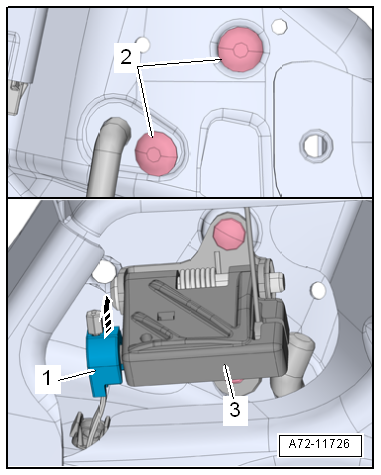

- Taladrar los remaches -2- en el marco del respaldo.

- Desencajar el extremo del cable Bowden -1- en el cojinete del desbloqueo del respaldo con un destornillador en la -dirección de la flecha-.

- Retirar el cojinete -3- para el desbloqueo del respaldo del marco del respaldo.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

  Aviso

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

  Aviso

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

A72-11726
