Seat Leon (2013-2020) Manual de Taller: Dispositivo de ajuste de la altura del asiento: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Armazón asiento | Dispositivo de ajuste de la altura del asiento: desmontar y montar

Dispositivo de ajuste de la altura del asiento: desmontar y montar, asiento de ajuste manual

Desmontar

  ¡Atención!

A ser posible, desplazar el asiento anterior a su posición más elevada. Con ello se reduce la fuerza del muelle para el desmontaje y montaje del mecanismo de reglaje en altura.

- Desplazar el asiento anterior a su posición atrasada y más elevada; a continuación, bajarlo una carrera.

- Desmontar el embellecedor lateral del asiento del lado del larguero inferior.

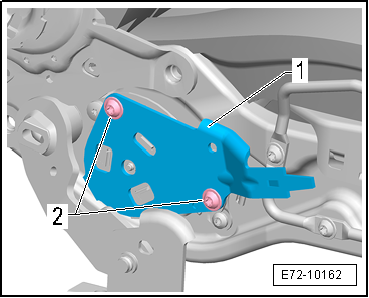

- Desenroscar los tornillos -2-.

- Quitar la palanca -1- para maneta de reglaje de la altura del asiento.

E72-10162

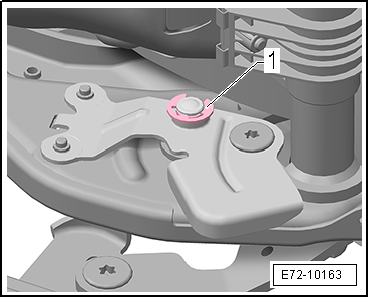

- Desmontar la arandela de seguridad -1- con un destornillador.

  Aviso

E72-10163

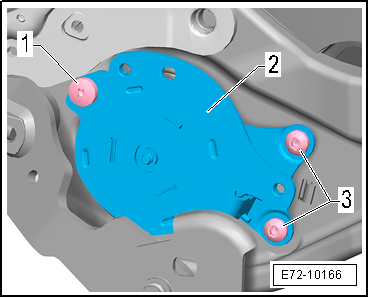

Los tornillos -1- y el tornillo -3- tienen distintas longitudes.

- Desenroscar los tornillos -1, 3-.

- Soltar el mecanismo de reglaje en altura -2- de la banqueta del asiento y retirarlo.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Al colocar el reglaje de la altura del asiento de la banqueta del asiento, un segundo mecánico debe presionar un poco hacia abajo el asiento a través del respaldo.

E72-10166

Pares de apriete

  • "Cuadro de montaje - Bandeja del asiento"

Dispositivo de ajuste de la altura del asiento: desmontar y montar, asiento de ajuste eléctrico

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1783-

Desmontar

- Desmontar el asiento delantero.

- Fijar el asiento delantero en el soporte reparacion asientos -VAS 6136-.

- Desmontar el guarnecido del asiento del lado de la estribera.

W00-11189

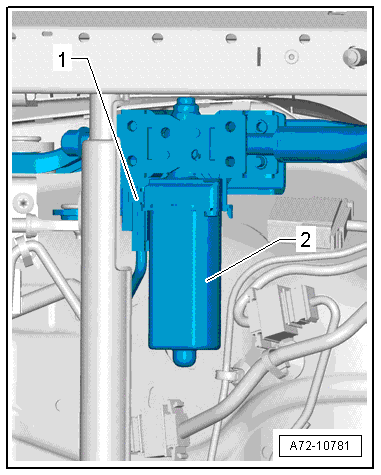

- Desacoplar el conector eléctrico -1- del motor para regulación de la altura del asiento -2-.

A72-10781

  ¡Atención!

Peligro de dañar o destrozar el taladro roscado situado en la bandeja del asiento.

  • El tornillo -2- es de rosca izquierda.
  • Al desenroscarla o enroscarla hay que descargar la unión atornillada entre el husillo de ajuste y la bandeja del asiento. Para ello, un segundo mecánico deberá presionar el asiento un poco hacia abajo mediante el respaldo.

Peligro de dañar el casquillo -3- situado en el punto de alojamiento (unión atornillada entre el husillo de ajuste y la bandeja del asiento).

  • El casquillo no se puede sustituir con útiles del taller.
  • Si se daña el casquillo, habrá que sustituir las piezas de montaje correspondientes.

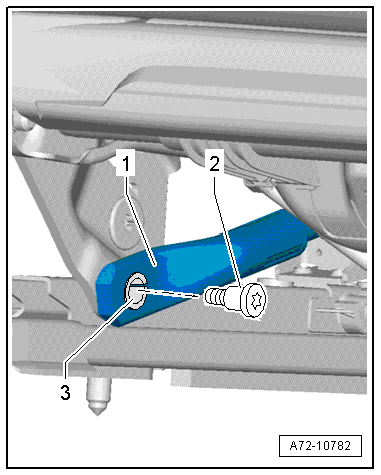

- Desenroscar el tornillo -2- del husillo de ajuste -1- del motor para regulación de la altura del asiento.

A72-10782

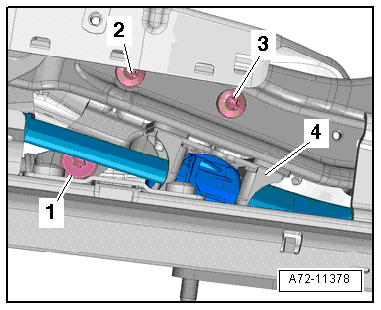

- Desenroscar el tornillo -1- del husillo de ajuste del motor para regulación de la inclinación del asiento (preajustado por el fabricante).

- Inclinar el armazón superior de la bandeja del asiento hacia arriba lo más que se pueda y sujetarlo en el soporte -VAS 6136- con un taco de madera apropiado.

- Desenroscar los tornillos -2- y -3-.

- Retirar de la bandeja del asiento el soporte con el motor -4- para regulación de la altura del asiento.

A72-11378

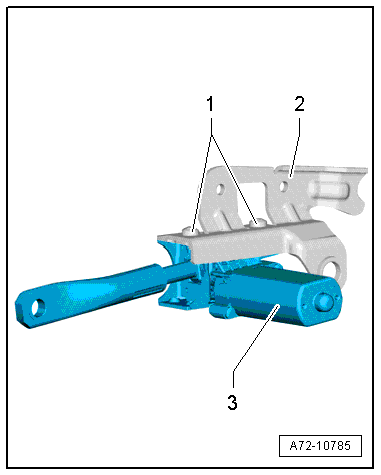

- Desenroscar los tornillos -1-.

- Retirar el soporte -2- del motor para regulación de la altura del asiento -3-.

Montar

El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.

A72-10785

Pares de apriete

  • "Cuadro de montaje - Bandeja del asiento"
  • Cuadro de montaje del dispositivo de ajuste de la altura del asiento

Armazón inferior de la bandeja del asiento con motor para regulación longitudinal del asiento -V28-: desmontar y montar

Desmontar

- Colocar el asiento delantero en la posición más elevada, en la medida de lo posible, para reducir al mínimo la tensión previa de la varilla de torsión.

- Desmontar el asiento delantero.

- Desmontar el cierre del cinturón delantero.

- Desacoplar el conector eléctrico del motor para regulación longitudinal del asiento.

- Desprender el cable del armazón inferior de la bandeja del asiento y dejarlo a un lado.

  ¡Atención!

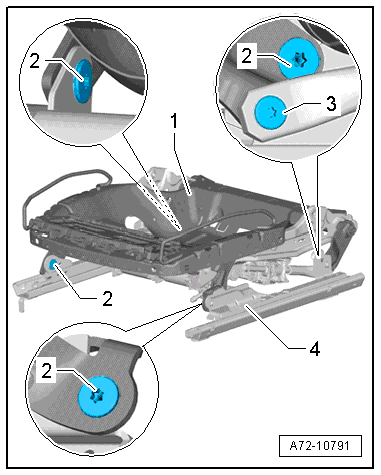

Peligro de dañar los taladros roscados o los casquillos situados en los puntos de alojamiento (unión atornillada entre el armazón superior y el inferior).

  • El tornillo -3- es de rosca izquierda.
  • Para desenroscar los tornillos mencionados a continuación, un segundo mecánico deberá presionar el asiento un poco hacia abajo mediante el respaldo.

- Desenroscar el tornillo -3-.

- Desenroscar los tornillos -2-.

- Retirar la bandeja del asiento -1- del armazón inferior -4-.

A72-10791

  ¡Atención!

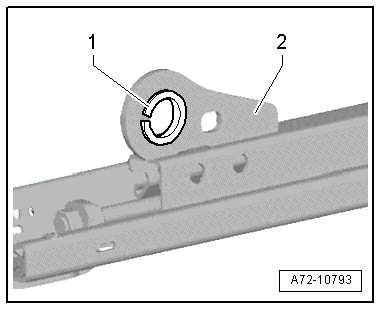

Peligro de dañar los casquillos -1- situados en los puntos de alojamiento -2- (unión atornillada entre la bandeja del asiento y el armazón inferior).

  • Los casquillos no se pueden sustituir con útiles del taller.
  • Si se dañan los casquillos, habrá que sustituir el armazón inferior de la bandeja del asiento.

Montar

El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.

A72-10793

Pares de apriete

  • "Cuadro de montaje - Bandeja del asiento"
