Seat Leon (2013-2020) Manual de Taller: Soporte anteriores del gancho para la red de separación: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

- Desmontar el revestimiento del techo

- Desenroscar los tornillos -2-.

- Desmontar el soporte anterior del gancho -1-.

Montar

- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

Pares de apriete

• "Cuadro de montaje - Red de separación"

Soporte posteriores del gancho para la red de separación: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

- Desmontar el revestimiento del techo

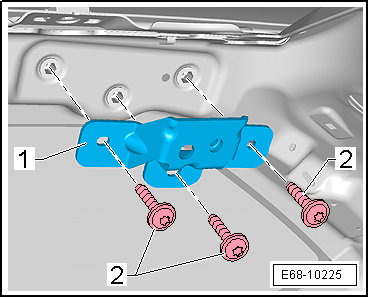

- Desenroscar los tornillos -2-.

- Desmontar el soporte posterior del gancho -1-.

Montar

- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

Pares de apriete

• "Cuadro de montaje - Red de separación"

Soporte de la red de separación: desmontar y montar

Desmontar

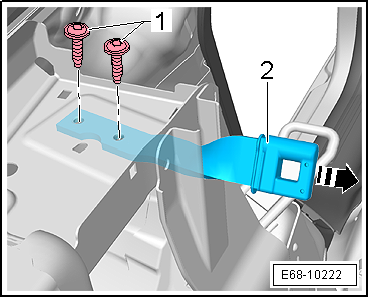

- Desmontar la guía del cinturón de seguridad posterior lateral de tres puntos de anclaje.

- Desenroscar los tornillos -1-.

- Desmontar la escuadra de la red de separación en la dirección de la -flecha-.

Montar

- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

Pares de apriete

• "Cuadro de montaje - Red de separación"

Alojamiento de la red de separación: desmontar y montar

Desmontar

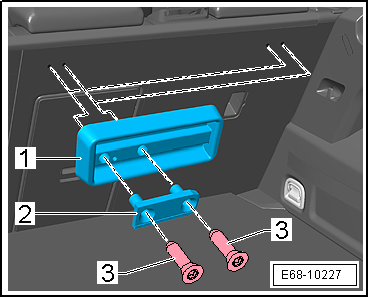

- Desenroscar los tornillos -3-.

- Desmontar el soporte fijación -2-.

- Desmontar la guía de fijación -1-.

Montar

- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

Pares de apriete

• "Cuadro de montaje - Red de separación"

Parasol: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U 30800-
• alicates para grapas -VAS 6427 -
• Destornillador plano (x2)

Desmontar

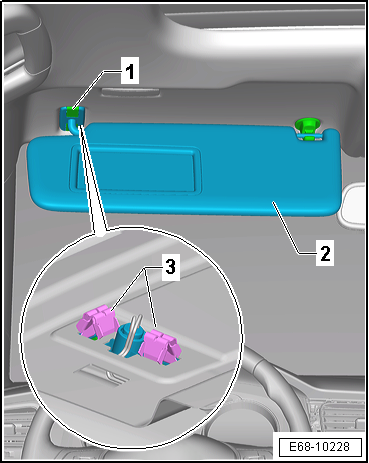

- Desenganchar el parasol -2- del soporte central -1-.

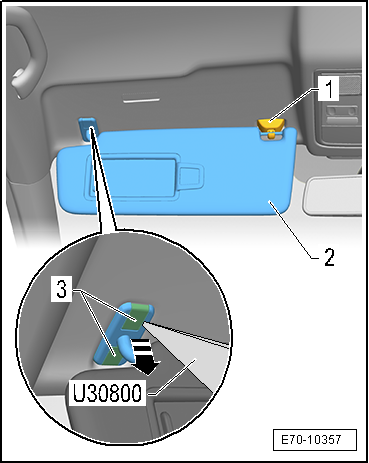

- Desenclavar las tapas expansiva -3- con la palanca -U30800-.

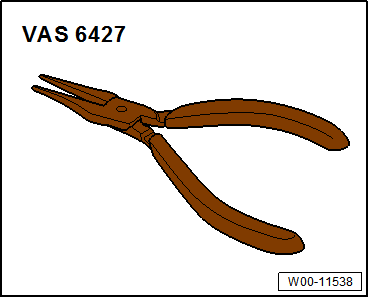

- Desbloquear las grapas -3- con los alicates -VAS 6427-.

También se puede utilizar un destornillador para desbloquear las grapas.

- Extraer el soporte del parasol hacia abajo del hueco de la carrocería.

- Desenchufar el conector eléctrico y quitar el parasol.

Montar

El montaje se efectúa en el orden inverso.

Fijación central del parasol: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -A71101-

Desmontar

- Desenganchar el parasol del soporte central y abatir hacia un lado.

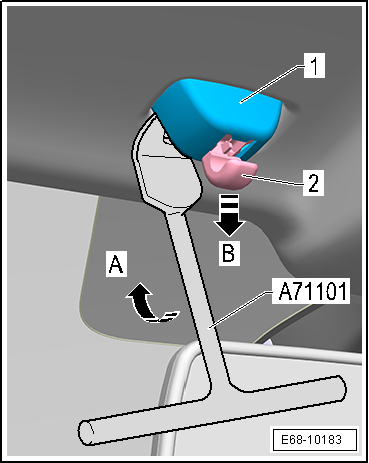

- Desgrapar la cubierta -1- para el cojinete central del parasol -flecha A-; para ello introducir la palanca -A71101- sólo aproximadamente 1 mm bajo la caperuza.

Si la palanca -A71101- se introdujese más, estaría debajo del cojinete central del parasol. En este caso no es posible desmontar la cubierta.

- Extraer el cojinete central del parasol -2--flecha B-.

Montar

El montaje se efectúa en el orden inverso.

Asidero del techo: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

• Alicates -VAS 6427-
• Destornillador plano (x2)

Desmontar

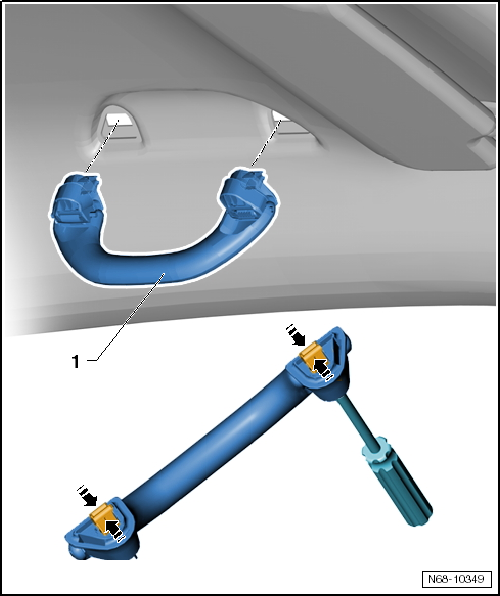

- Bajar el asidero -1- y abrir las dos tapas.

- Desbloquear las grapas con los alicates -VAS 6427--flechas- y soltar el asidero de los alojamientos.

También se puede utilizar un destornillador para desbloquear las grapas.

Montar

- Encajar el asidero en los registros cuadrados del refuerzo del techo, hasta que se oiga encastrar las grapas de fijación.
