Fiat Tipo: Capó motor

APERTURA

Realizar las siguientes operaciones:

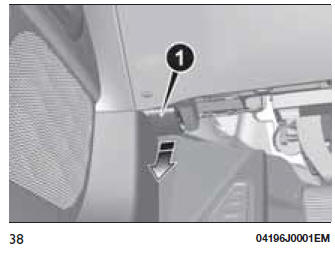

• tirar de la palanca 1 fig. 38, situada en la zona de los pedales, en el sentido que indica la flecha;

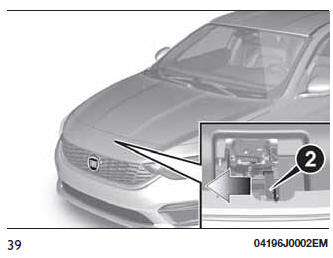

• mover la palanca 2 fig. 39 en el sentido indicado por la flecha;

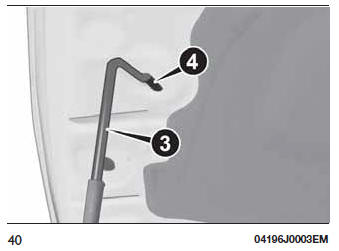

• levantar el capó y, al mismo tiempo, soltar la varilla de soporte 3 fig. 40 del dispositivo de bloqueo; a continuación, introducir el extremo de la varilla en el alojamiento 4 del capó.

ADVERTENCIA Antes de levantar el capó, asegurarse de que los brazos del limpiaparabrisas no estén levantados del cristal y que el limpiaparabrisas no esté en funcionamiento.

CIERRE

Realizar las siguientes operaciones:

• mantener levantado el capó con una mano y con la otra retirar la varilla 3 fig. 40 del alojamiento 4 y volver a introducirla en el dispositivo de bloqueo;
• bajar el capó hasta unos 40 centímetros del compartimento del motor; a continuación, dejarlo caer y asegurarse, intentando levantarlo, que esté completamente cerrado y no sólo enganchado en posición de seguridad.

  En este último caso no ejercer presión sobre el capó; levantarlo y repetir la operación.

ADVERTENCIA Comprobar siempre que el capó esté bien cerrado para evitar que se abra durante la marcha.

ADVERTENCIA

Realizar estas operaciones sólo con el vehículo parado.

La colocación errónea de la varilla podría provocar la caída violenta del capó.

Levantar el capó con las dos manos.

Antes de proceder a la elevación, asegurarse de que los brazos del limpiaparabrisas no estén levantados del parabrisas, que el vehículo esté parado y que el freno de mano esté accionado.

Por motivos de seguridad, el capó debe estar siempre bien cerrado durante la marcha. Por lo tanto, comprobar siempre que el capó esté bien cerrado y bloqueado. Si durante la marcha se advierte que no está bien bloqueado, detenerse inmediatamente y cerrar el capó correctamente.
