Seat Leon (2013-2020) Manual de Taller: Difusores de aire del tablero de instrumentos: desmontar y montar

Difusor de aire del tablero de instrumentos lado derecho: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

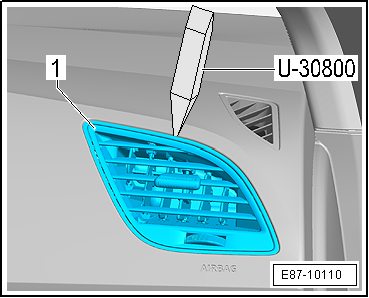

- Con ayuda de la palanca -U30800- extraer el difusor -1- del tablero de instrumentos, con cuidado de no dañarlo

Montar

El montaje se efectúa en el orden inverso.

Difusor de aire del tablero de instrumentos lado izquierdo: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

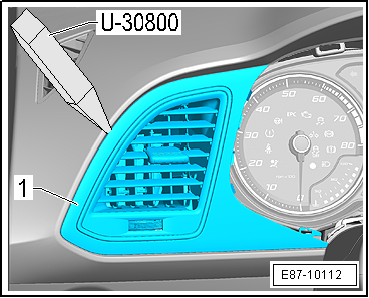

- Con ayuda de la palanca -U30800- extraer el conjunto difusor -1- del tablero de instrumentos, con cuidado de no dañarlo

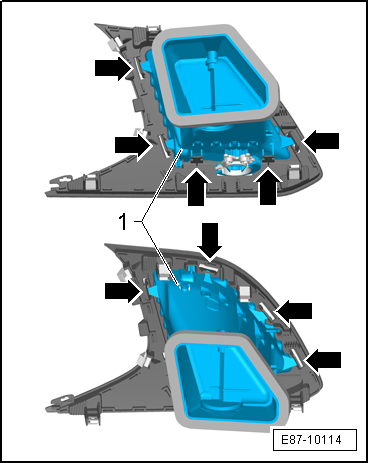

Separar el difusor del embellecedor.

- Presionar puntos de fijación -Flechas-

Montar

El montaje se realiza en orden inverso de operaciones.

Conjunto difusor central de aire del tablero de instrumentos: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la radio -R- / Pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685- según versión.

- Extraer el embellecedor

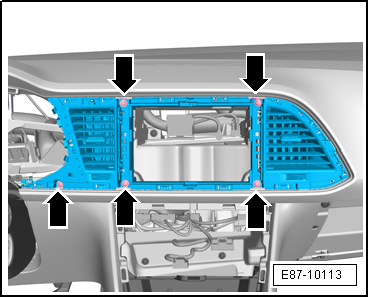

- Desenroscar los tornillos -Flechas-

Montar

El montaje se realiza en orden inverso de operaciones.

Pares de apriete

• "Cuadro de montaje - Tablero de instrumentos"

Difusor de descongelación lateral: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

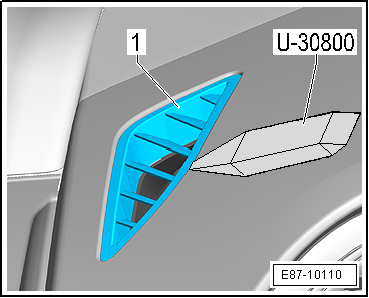

- Con ayuda de la palanca -U30800- extraer el difusor -1- del tablero de instrumentos, con cuidado de no dañarlo

Montar

El montaje se efectúa en el orden inverso.

Cubierta zona reposapiés lado del conductor: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Destornillador dinamometrico -VAG 1624-

Desmontar

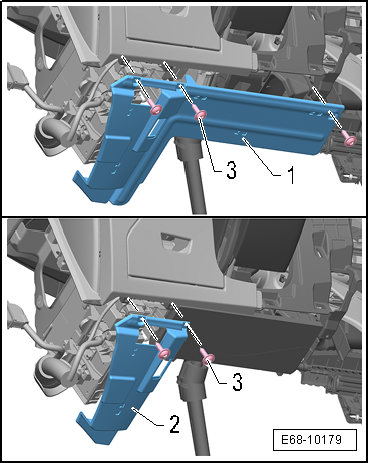

- Extraer los tornillos -3-.

- Desacoplar el conector de la luz de la zona reposapiés.

- Retirar la cubierta zona reposapiés lado del conductor.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Tablero de instrumentos"

Cubierta zona reposapiés lado del acompañante: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Destornillador dinamometrico -VAG 1624-

Desmontar

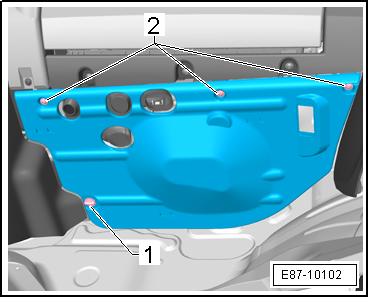

- Extraer los tornillos -2-.

- Extraer la grapa -1-.

- Desacoplar el conector de la luz de la zona reposapiés.

- Retirar la cubierta zona reposapiés lado del acompañante.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Tablero de instrumentos"
