Seat Leon (2013-2020) Manual de Taller: Embellecedor de la consola central: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuñas -T10383-

Desmontar

- Variante de equipamiento con palanca selectora: llevar la palanca selectora a la posición "D/S".

- Desconectar el encendido.

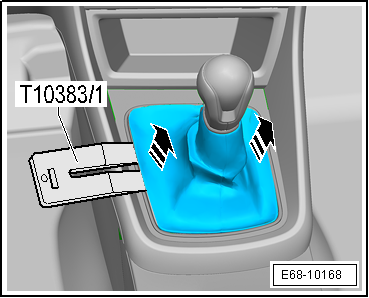

- Desprender el guardapolvo de la palanca selectora/de cambios de la consola central, con cuidado, haciendo palanca con la cuña -T10383/1--flechas- y volverla hacia arriba.

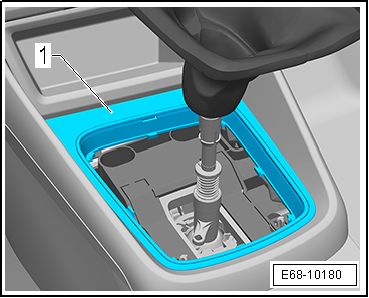

- Desbloquear con cuidado el embellecedor -1- en los encastres y sacarlo hacia arriba.

  ¡Atención!

Peligro de dañar el embellecedor.

Los encastres se pueden dañar con relativa facilidad. Hay que proceder con mucho cuidado al desmontar y montar.

Montar

El montaje se efectúa en el orden inverso.

Cubierta de la consola central: desmontar y montar

Desmontar

- Desconectar el encendido.

- Desmontar el compartimento portaobjetos del tablero de instrumentos.

- Desmontar la unidad de control de la calefacción -J65-/unidad de control del Climatronic -J255-/unidad de control del climatizador -J301-.

- Desmontar las tapas laterales de la consola central.

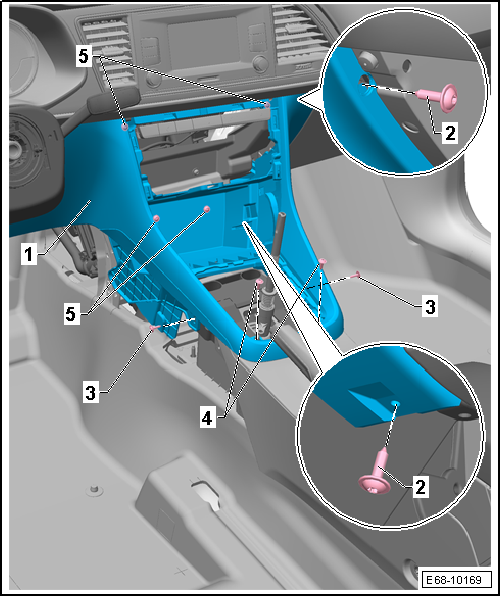

- Desenroscar los tornillos -2, 3-.

- Desenroscar los tornillos -4, 5-.

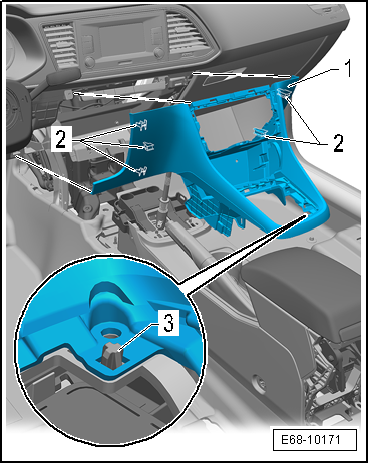

- Soltar la cubierta -1- de la consola central por la parte anterior-3-.

- Desgrapar la cubierta -1- del tablero de instrumentos por la zona posterior de las grapas -2- y retirarlo.

Montar

Antes de montar la cubierta se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

- Centrar la cubierta en los orificios de fijación en el accionamiento del cambio.

Pares de apriete

• "Cuadro de montaje - Consola central"

Consola central: desmontar y montar

Desmontar

- Desmontar la cubierta superior de la consola central.

- Desmontar la cubierta posterior de la consola central.

- Variante de equipamiento con difusor: desmontar la conducción de aire para el difusor, detrás → Calefacción, climatizador; Sistema de canalización del aire; Cuadro de montaje - Conducción y distribución del aire en el habitáculo.

- Desmontar las tapas laterales de la consola central.

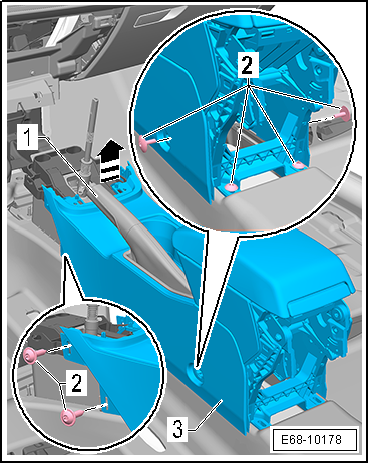

- Desenroscar los tornillos -2-.

- Desmontar el revestimiento de la palanca del freno de mano.

- Levantar la consola central -3-, sacarla por encima -flecha- de la palanca -1-.

- Variante de equipamiento con toma de corriente: desacoplar el conector eléctrico.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Presentar la consola central y pasar los conectores a través de la abertura dispuesta en la consola central.

Pares de apriete

• "Cuadro de montaje - Consola central"

Guarnecido de la consola central, zona reposapiés delantera: desmontar y montar

Las operaciones de desmontaje y montaje descritas se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

Desmontar

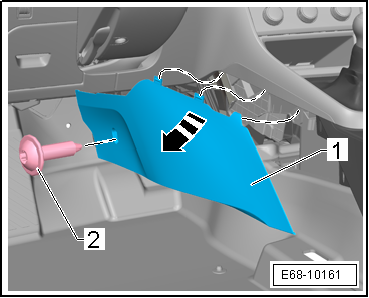

- Desatornillar el tornillo lateral -2-.

- Sacar la tapa -1- de sus encastres tirando hacia abajo -flecha-.

Montar

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

Pares de apriete

• "Cuadro de montaje - Consola central"
