Seat Leon (2013-2020) Manual de Taller: Portaobjetos de la parte delantera de la consola central: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Equipamiento interior | Portaobjetos de la parte delantera de la consola central: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca extractora -3370-

W00-11172

  • Cuñas -T10383-
  Aviso

Las operaciones de desmontaje y montaje descritas se refieren a un compartimento con tapa. Las operaciones relativas a los compartimentos sin tapa se realizan de forma idéntica.

Desmontar

W00-11251

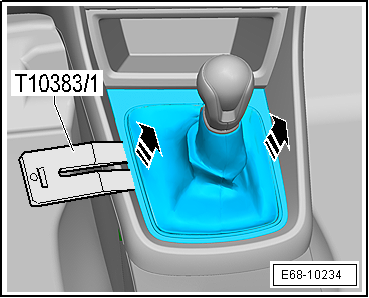

- Desmontar el embellecedor de la consola central con la cuña -T10383/1- conjuntamente con el guardapolvo o la cubierta del cambio en la dirección de las -flechas-.

E68-10234

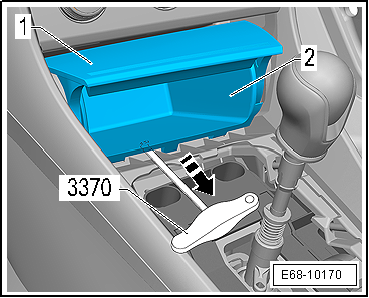

- Abrir la tapa -1-.

- Desprender con cuidado el compartimento -2- de sus alojamientos en el tablero de instrumentos con la ayuda de la palanca -3370-.

Montar

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

E68-10170

Soportes de la consola central: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Destornillador dinamometrico -VAG 1624-

W00-11187

  • Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

- Desmontar la consola central.

Variante de equipamiento con difusor de aire trasero:

- Desmontar la conducción de aire para el difusor trasero.

Continúa para todas las variantes:

W00-11166

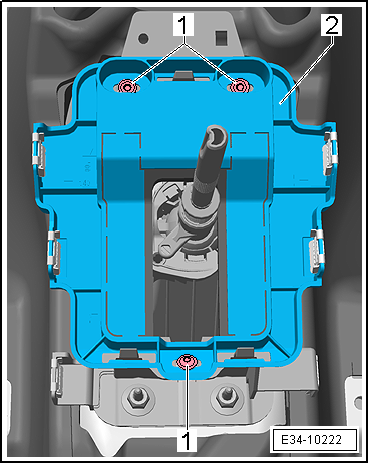

- Marcar la posición de montaje de los tornillos -1- respecto a los orificios del soporte superior -2-.

- Desenroscar los tornillos -1- y retirar el soporte superior -2-.

E34-10222

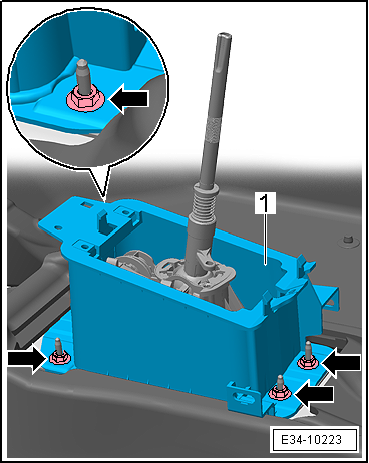

- Desenroscar las tuercas -flechas- y retirar el soporte -1- del mecanismo de accionamiento del cambio.

Montar

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

E34-10223

Pares de apriete

  • "Cuadro de montaje - Consola central"
