Seat Leon (2013-2020) Manual de Taller: Embellecedor trasero de la consola central: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Equipamiento interior | Embellecedor trasero de la consola central: desmontar y montar

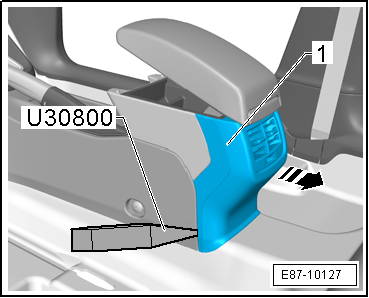

Cubierta posterior con difusor: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U 30800-

Desmontar

- Desplazar los asientos anteriores a la posición más adelantada.

- Enganchar la palanca -U30800- en la cubierta -1-.

- Extraer la cubierta -1- de la consola central -flecha-.

Montar

El montaje se efectúa en el orden inverso.

E87-10127

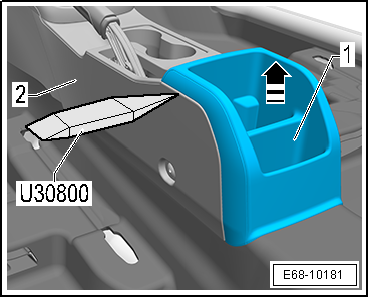

Cubierta posterior portaobjetos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U 30800-

Desmontar

- Desplazar los asientos anteriores a la posición más adelantada.

- Enganchar la palanca -U30800- en el compartimento portaobjetos -1-.

- Extraer -flecha- el compartimento portaobjetos -1- de la consola central -2-.

Montar

El montaje se efectúa en el orden inverso.

E68-10181

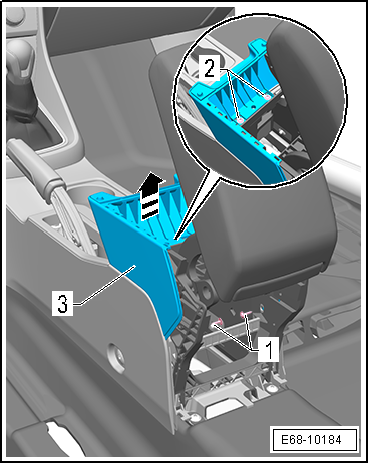

Prolongación de la consola central: desmontar y montar

Desmontar

- Desmontar el compartimento portaobjetos de la consola central.

- Desmontar la cubierta posterior de la consola central.

- Desenroscar los tornillos -1, 2-.

- Extraer la prolongación de la consola -3--flecha-.

Montar

El montaje se efectúa en el orden inverso.

E68-10184
