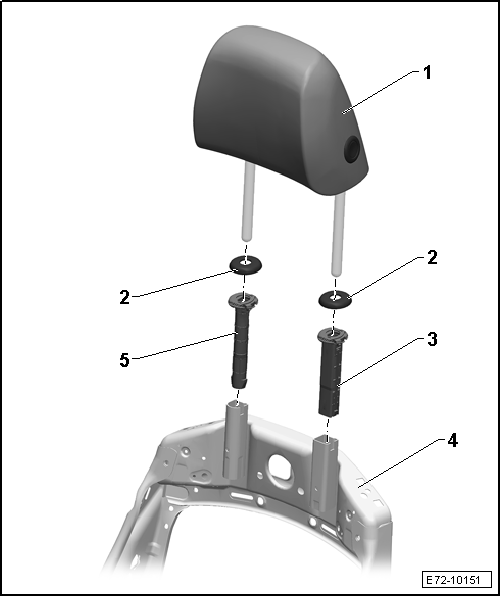

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Apoyacabezas

1 - Apoyacabezas

• Desmontar y montar
• Debe estar enclavado correctamente en las guías del apoyacabezas

2 - Cubierta

• 2 unidades
• Fijada al tapizado del respaldo

3 - Guía izquierda del apoyacabezas

• Con tecla de desbloqueo
• Montada siempre en el lado izquierdo del respaldo
• Desmontar y montar

4 - Armazón del respaldo

5 - Guía derecha del apoyacabezas

• Sin tecla de desbloqueo
• Montada siempre en el lado derecho del respaldo
• Desmontar y montar

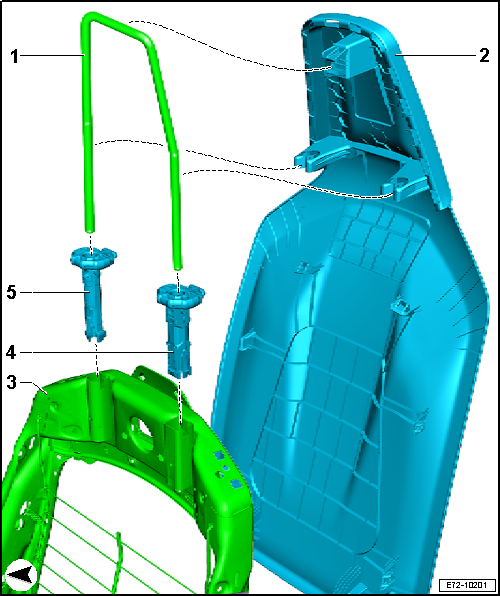

Cuadro de montaje - Apoyacabezas Bucket

El apoyacabezas es parte integrante fija del acolchado y sólo se puede desmontar conjuntamente con éste.

1 - Varilla apoyacabezas

2 - Tapa del respaldo

• Desmontar y montar

3 - Armazón del respaldo

4 - Guía izquierda del apoyacabezas

• Con tecla de desbloqueo
• Montada siempre en el lado izquierdo del respaldo
• Desmontar y montar

5 - Guía izquierda del apoyacabezas

• Con tecla de desbloqueo
• Montada siempre en el lado derecho del respaldo
• Desmontar y montar

Cuadro de montaje - Bandeja del asiento

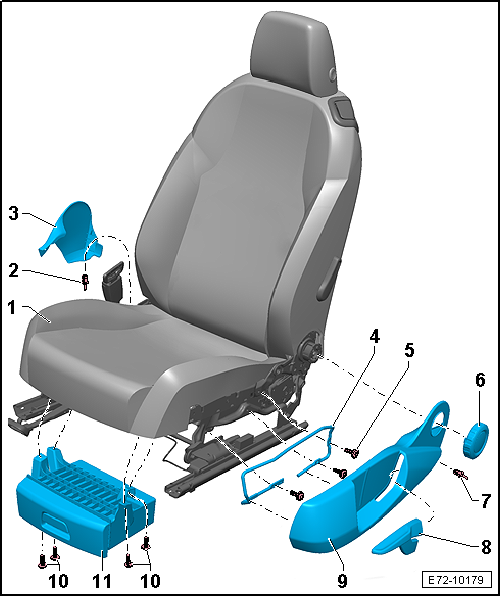

Embellecedores laterales del asiento, asiento de ajuste manual

1 - Asiento anterior

• Desmontar y montar

2 - Remache expansivo

• 2 unidades

3 - Embellecedor lateral de asiento, lado túnel

• Desmontar y montar

4 - Soporte

• Para el embellecedor lateral del asiento, lado del larguero inferior
• Desmontar y montar

5 - Tornillo

• 3 unidades
• 8 Nm

6 - Rueda manual

• Para reglaje del respaldo
• Desmontar y montar
• Presionar hasta que encastre de forma audible

7 - Remache expansivo

• 2 unidades

8 - Asidero para reglaje de la altura del asiento

• Desmontar y montar
• La orejeta debe encastrar en el saliente de la palanca

9 - Embellecedor lateral del asiento, lado del larguero inferior

• Desmontar y montar

10 - Tornillo

• 4 unidades
• 1,5 Nm

11 - Portaobjetos

• Variante de equipamiento
• Desmontar y montar
• No desarmable
• Asignación

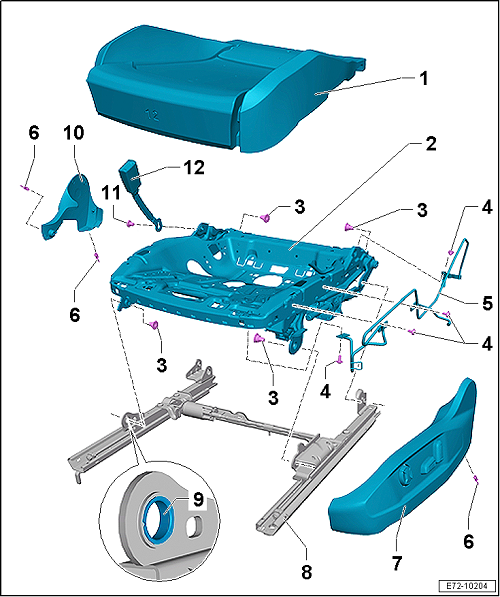

Embellecedores laterales del asiento, asiento de ajuste eléctrico

• El ajuste eléctrico solo se encuentra disponible en el asiento del conductor.
• La figura muestra la bandeja del asiento delantero de un vehículo con el volante a la izquierda. El asiento delantero de los vehículos con el volante a la derecha es simétrico.

1 - Acolchado de la banqueta

• Desmontar y montar el tapizado y el acolchado de la bandeja del asiento
• Separar el tapizado y el acolchado de la bandeja del asiento

2 - Bandeja del asiento

3 - Tornillo

• 4 unidades
• Autoblocante
• Sustituir después del desmontaje
• Hay que limpiar los taladros roscados para los tornillos, por ejemplo, con un macho de roscar
• 22 Nm

4 - Tornillo

• 4 unidades
• 8 Nm

5 - Soporte

• Para el guarnecido del asiento del lado de la estribera
• Desmontar y montar

6 - Remache expansivo

7 - Guarnecido del asiento

• Lado de la estribera
• Desmontar y montar

8 - Armazón inferior de la bandeja del asiento

• Motor para regulación longitudinal del asiento del conductor -V28-
• No se puede desarmar
• Desmontar y montar
• Para sustituirlo, montar el cierre del cinturón en el armazón nuevo

9 - Casquillo

• Montado en todos los puntos de alojamiento
• No se puede sustituir con útiles del taller.
• Si se daña el casquillo, habrá que sustituir el armazón inferior de la bandeja del asiento

10 - Guarnecido del asiento

• Lado del túnel
• Desmontar y montar

11 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 34 Nm

12 - Cierre del cinturón

• Desmontar y montar

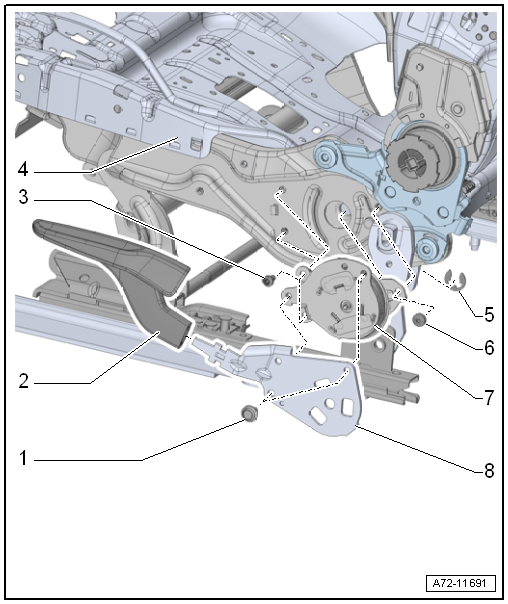

Dispositivo de ajuste de la altura del asiento, asiento de ajuste manual

1 - Tornillos

• 2 unidades
• 8 Nm

2 - Asidero para reglaje de la altura del asiento

• Desmontar y montar
• La orejeta debe encastrar en el saliente de la palanca

3 - Tornillos

• 2 unidades
• Observar la diferencia de longitud con relación al tornillo -pos. 6-.
• 6,5 Nm

4 - Banqueta del asiento

5 - Arandela de seguridad

• Sustituir después de cada desmontaje

6 - Tornillo

• Observar la diferencia de longitud con relación a los tornillos -pos. 3-.
• 10 Nm

7 - Regulación de la altura del asiento

• Desmontar y montar

8 - Palanca

• para asidero de reglaje de la altura del asiento
• Con saliente para encastrar la maneta de reglaje de la altura del asiento

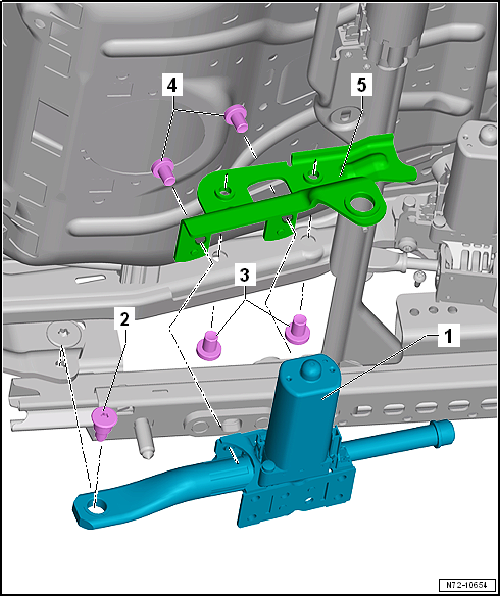

Dispositivo de ajuste de la altura del asiento, asiento de ajuste eléctrico

1 - Motor para regulación de la altura del asiento

• Motor para regulación de la altura del asiento del conductor -V138-
• Desmontar y montar

2 - Tornillo

  ¡Atención!

El tornillo tiene rosca a la izquierda.

• Autoblocante
• Sustituir después del desmontaje
• Al efectuar el desmontaje y el montaje tener en cuenta las observaciones relativas al desmontaje
• Hay que limpiar el taladro roscado para el tornillo, por ejemplo, con un macho de roscar
• 22 Nm

3 - Tornillos

• 2 unidades
• Autoblocante
• Sustituir después del desmontaje
• Hay que limpiar los taladros roscados para los tornillos, por ejemplo, con un macho de roscar
• 20 Nm

4 - Tornillos

• 2 unidades
• Autoblocante
• Sustituir después del desmontaje
• Hay que limpiar los taladros roscados para los tornillos, por ejemplo, con un macho de roscar
• 10 Nm

5 - Soporte

• Atornillado a la bandeja del asiento

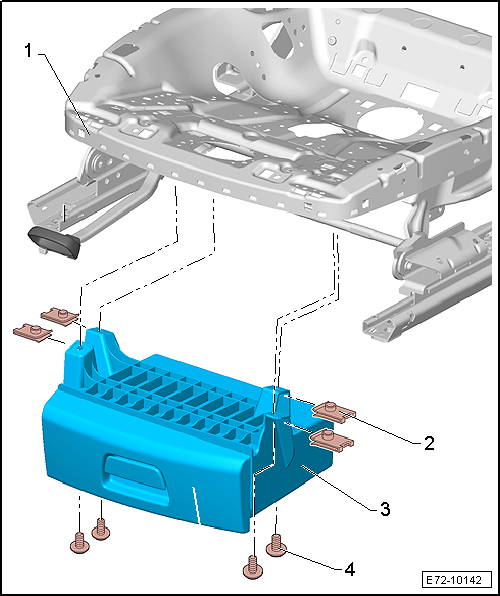

Compartimento portaobjetos

1 - Banqueta del asiento

2 - Tuerca de encastre

• 4 unidades
• Insertada en la banqueta del asiento
• Sustituir las tuercas de encastre dañadas o deformadas

3 - Portaobjetos

• Variante de equipamiento
• Desmontar y montar
• No desarmable
• Asignación

4 - Tornillo

• 4 unidades
• 1,5 Nm

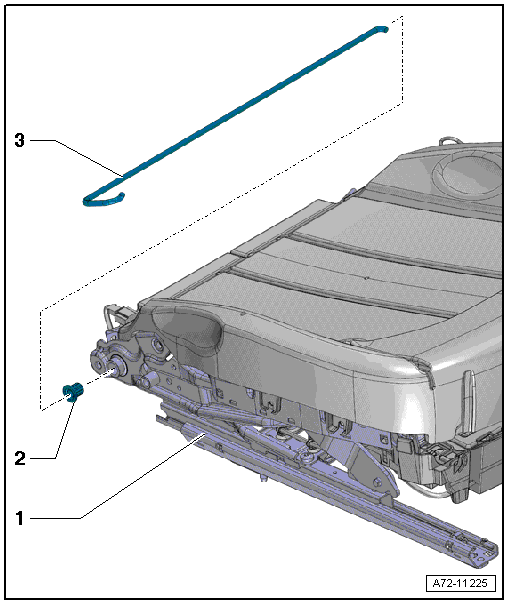

Barra de torsión, modelo 2 puertas

1 - Bandeja del asiento

2 - Cojinete

• Para barra de torsión
• Insertado en la guía
• Desmontar y montar

3 - Barra de torsión

• Engrasado; grasa
• Desmontar y montar
