Seat Leon (2013-2020) Manual de Taller: Asiento delantero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

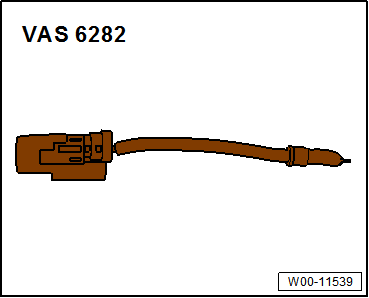

  • Adaptador del airbag -VAS 6282-

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desembornar el cable de masa de la batería estando el encendido conectado.

W00-11539

- Desplazar el apoyacabezas hasta su posición más baja.

- Desplazar el asiento anterior a su posición más elevada.

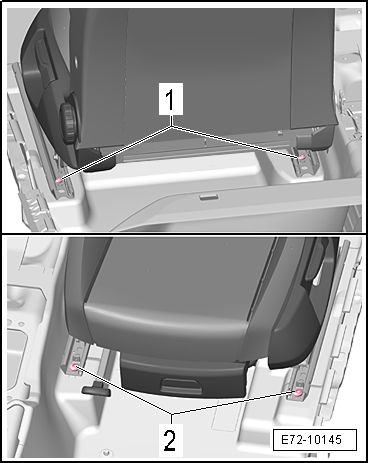

- Desenroscar los tornillos -1- en la parte posterior de la guía del asiento.

- Desplazar el asiento anterior a su posición más atrasada y baja.

Si se estropea el motor para regulación longitudinal del asiento del conductor -V28-, no es posible ajustar un asiento delantero de ajuste eléctrico mediante la unidad de mandos para regulación del asiento del conductor -E470-. En este caso, habrá que realizar las operaciones correspondientes.

- Desenroscar los tornillos -2- en la parte anterior de la guía del asiento.

- Bascular el asiento anterior hacia atrás.

- Abrir la cubierta situada en el revestimiento del piso.

- Desbloquear de la estación de interconexión los mazos de cables del asiento que haya en función del equipamiento del vehículo y extraerlos.

  ¡ATENCIÓN!

Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Enchufar el conector del adaptador del airbag -VAS 6282- en el conector eléctrico para el airbag lateral.

  Aviso
  • La estación de acoplamiento se encuentra en el piso del vehículo, en el larguero inferior debajo de la zona anterior del asiento.
  • Asignación de conectores → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes.

- Extraer el asiento del vehículo con la ayuda de un segundo operario.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

  ¡ATENCIÓN!

¡Si al montar el asiento resulta dañada una rosca de la chapa de alojamiento del travesaño del asiento, no se deberá repasar la rosca dañada! En este caso, habrá que sustituir la chapa de alojamiento del travesaño del asiento.

En caso de deterioro de una rosca de la chapa de alojamiento del travesaño del asiento:

- Sustituir la chapa de alojamiento afectada del travesaño del asiento.

- Retirar el adaptador para el airbag -VAS 6282- sólo tras haber montado el asiento anterior.

  Aviso

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

- Acoplar los conectores eléctricos en los acoplamientos de la estación de acoplamiento en el piso.

E72-10145

- Alinear el asiento en el vehículo y apretar los tornillos -2- en la parte anterior de la guía del asiento.

- Desplazar el asiento anterior a su posición más elevada.

- Colocar los tornillos -1- en la parte posterior del riel del asiento y apretarlos.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

  Aviso

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

E72-10145

Pares de apriete

  • "Cuadro de montaje - Asiento delantero"

Asiento delantero: desmontar en caso de avería del motor para regulación longitudinal del asiento -V28-

Comprobar el motor para regulación longitudinal del asiento -V28-

- Subir el asiento delantero al máximo.

  Aviso

Para evitar gastos de reparación innecesarios, comprobar el motor para regulación longitudinal del asiento -V28- antes de desmontar el asiento delantero.

- Comprobar el motor para regulación longitudinal del asiento -V28-.

- Sustituir el armazón inferior de la bandeja del asiento en caso de avería del motor para regulación longitudinal del asiento -V28-.

Desmontaje en caso de avería del motor para regulación longitudinal del asiento -V28-

- Desembornar la batería.

  ¡Atención!

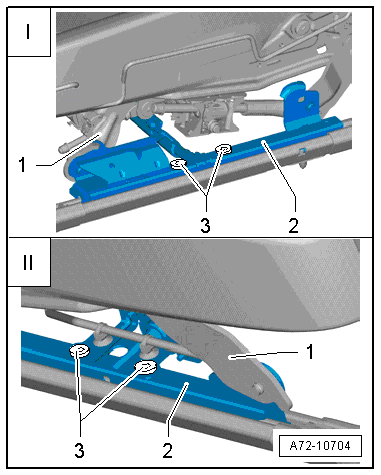

  • Soltar los tornillos -3- una vez comprobado el funcionamiento del motor para regulación longitudinal del asiento -V28-.
  • Tras soltar los tornillos, sustituir el armazón inferior de la bandeja del asiento -2-, incluido el motor para regulación longitudinal del asiento.

- Desenroscar los tornillos -3- (4 unidades) a ambos lados.

I - Unión atornillada del motor para regulación longitudinal del asiento en el lado de la estribera

II - Unión atornillada del motor para regulación longitudinal del asiento en el lado del túnel

  Aviso

Para desenroscar los tornillos del lado del túnel, se accede a ellos con más facilidad desde delante por debajo del asiento.

A72-10704

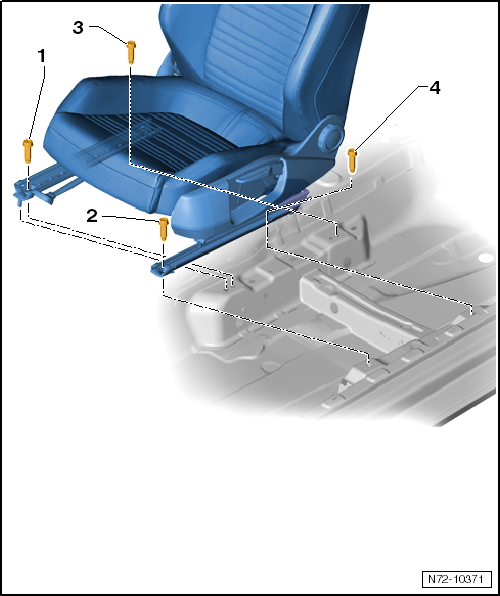

Desmontaje en caso de avería del motor para regulación longitudinal del asiento -V28-

- Desplazar el asiento a la posición más adelantada.

- Desenroscar los tornillos -3- y -4-.

- Desplazar el asiento hacia atrás lo más que se pueda.

- Desenroscar los tornillos -1- y -2-.

- Inclinar el asiento hacia atrás.

- Abrir la cubierta situada en el revestimiento del piso

- Desbloquear de la estación de interconexión los mazos de cables del asiento que haya en función del equipamiento del vehículo y extraerlos.

- Acoplar el adaptador del airbag.

  ¡Atención!

Para evitar daños, si se extrae el asiento del vehículo o se transporta, no deberá agarrarse por sus piezas móviles, como pueden ser el cierre del cinturón, las palancas de ajuste del asiento o los guarnecidos del mismo para evitar dañarlos.

- Proteger las piezas móviles con medios adecuados para que no resulten dañadas.

- Introducir la mano derecha entre el respaldo y el acolchado del asiento. Con la mano izquierda, agarrar el extremo delantero del acolchado del asiento y sacar el asiento del vehículo.

- Separar de la bandeja del asiento sus armazones inferiores.

- Sustituir los armazones inferiores de la bandeja del asiento junto con el motor para regulación longitudinal del asiento.

Montar

El montaje se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

- Montar los armazones inferiores de la bandeja del asiento en la bandeja del asiento.

Montar

- Introducir el asiento en el vehículo a través de la puerta delantera.

- Colocar primero la parte delantera del asiento.

- Introducir el asiento en los pasadores de centrado.

  ¡ATENCIÓN!

¡Si al montar el asiento resulta dañada una rosca de la chapa de alojamiento del travesaño del asiento, no se deberá repasar la rosca dañada! En este caso, habrá que sustituir la chapa de alojamiento del travesaño del asiento.

En caso de deterioro de una rosca de la chapa de alojamiento del travesaño del asiento:

- Sustituir la chapa de alojamiento afectada del travesaño del asiento.

- Retirar el adaptador del airbag -VAS 6282-.

- Encastrar el mazo de cables del airbag lateral en la estación de interconexión.

- Encastrar, en función del equipamiento del vehículo, los mazos de cables restantes en la estación de interconexión.

- Cerrar la cubierta situada en el revestimiento del piso.

- Conectar el encendido.

  ¡ATENCIÓN!

Asegurarse de que no haya nadie dentro del vehículo.

- Embornar la batería.

  Aviso

Si tras el montaje el testigo de control del airbag -K75- indica que hay una avería, habrá que consultar la memoria de incidencias, borrarla y a continuación volver a consultarla.

Pares de apriete

  • "Cuadro de montaje - Asiento delantero"
