Seat Leon (2013-2020) Manual de Taller: Adaptador del airbag: acoplar y desacoplar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Adaptador del airbag -VAS 6282-

Desacoplar el conector para el airbag

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

W00-11539

- Desacoplar el conector eléctrico del airbag lateral.

- Acoplar el conector del adaptador del airbag -VAS 6282- al conector eléctrico para el airbag lateral.

  ¡Atención!

El adaptador del airbag -VAS 6282- deberá permanecer conectado al asiento hasta que se vuelva a montar dicho asiento.

  Aviso

Tener en cuenta que el adaptador de airbag se enclave correctamente.

Acoplar el conector para el airbag

El acoplamiento de los conectores para el airbag se efectúa en el orden inverso, teniendo en cuenta lo siguiente:

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  Aviso

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

  Aviso

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

Asidero del dispositivo de ajuste de la altura del asiento: desmontar y montar

  Aviso

Es posible reemplazar el asidero para el reglaje de la altura del asiento con el asiento anterior montado.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

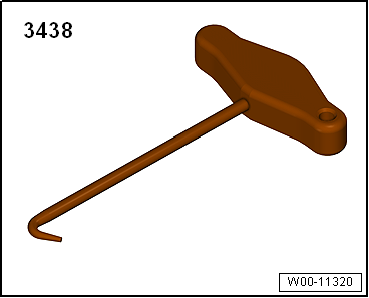

  • Gancho -3438-

W00-11320

Desmontar

  ¡Atención!

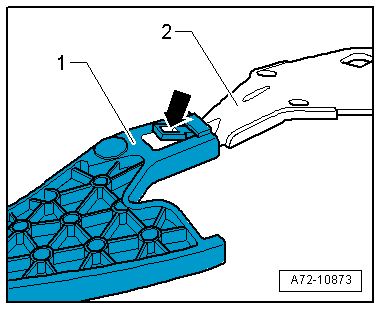

Peligro de destrucción de la maneta de reglaje de la altura del asiento en caso de desmontaje inadecuado.

  • Desmontar la maneta de reglaje de la altura del asiento -1- como se describe; no tronzarla para separarla de la palanca -2- en ningún caso.
  • Una maneta de reglaje de la altura del asiento con orejeta dañada -flecha- se debe sustituir.

A72-10873

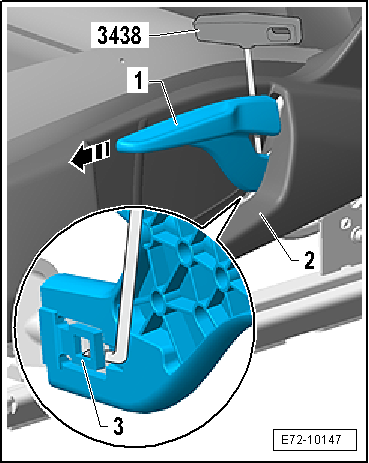

- Tirar de la maneta de reglaje de la altura del asiento -1- ligeramente hacia arriba y mantenerla en esa posición.

- Separar la maneta de reglaje de la altura del asiento, todo lo que sea posible, del asiento anterior.

- Introducir el gancho -3438- entre la maneta para reglaje de la altura del asiento y el embellecedor -2-.

- Desbloquear la pestaña -3- con el gancho -3438- y retirar de la palanca al mismo tiempo la maneta para reglaje de la altura del asiento, en -dirección de la flecha-.

Montar

El montaje se efectúa en el orden inverso.

E72-10147
