Seat Leon (2013-2020) Manual de Taller: Cristales laterales

Cuadro de montaje - Cristal lateral

Cuadro de montaje - Cristal lateral (versión 4 puertas)

Cuadro de montaje - Cristal lateral

1 - Cristal lateral

  • Con capa de ceramica

  ¡Atención!

No dañar durante la manipulación del cristal

2 - Perfil perimetral

3 - Pasta de pegado/hermetizado (PUR)

  • Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)

  ¡Atención!

Si el cristal es nuevo, aplicar la pasta de pegado/hermetizado (PUR) sobre la marca prevista a tal fin.

4 - Taco de fijación

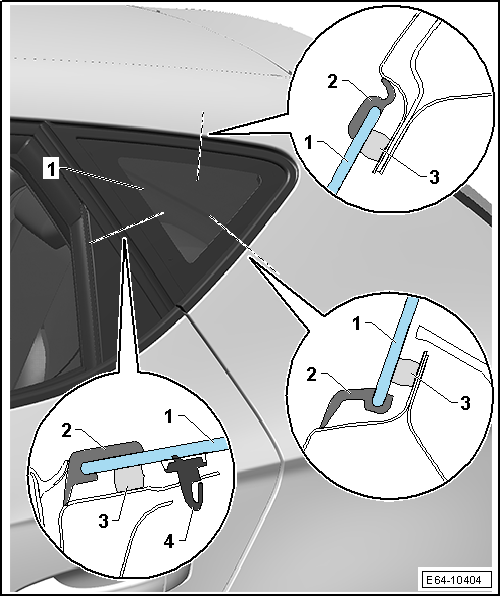

Cuadro de montaje - Cristal lateral (versión 2 puertas)

Cuadro de montaje - Cristal lateral (versión 2 puertas)

1 - Cristal lateral

  • Con capa de ceramica

  ¡Atención!

No dañar durante la manipulación del cristal

2 - Perfil perimetral

3 - Pasta de pegado/hermetizado (PUR)

  • Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)

  ¡Atención!

Si el cristal es nuevo, aplicar la pasta de pegado/hermetizado (PUR) sobre la marca prevista a tal fin.

4 - Taco de fijación

  • 3 unidades

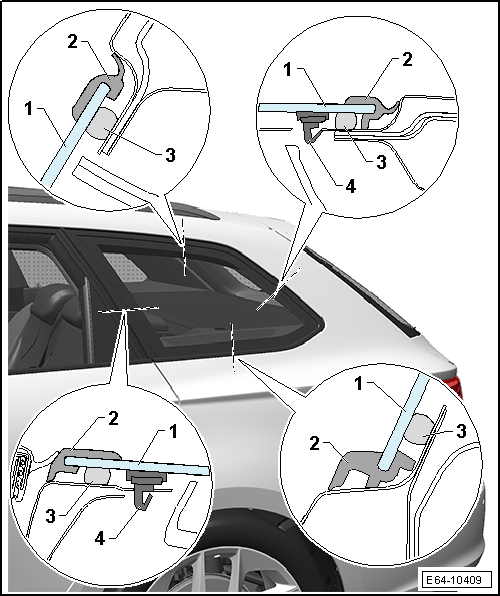

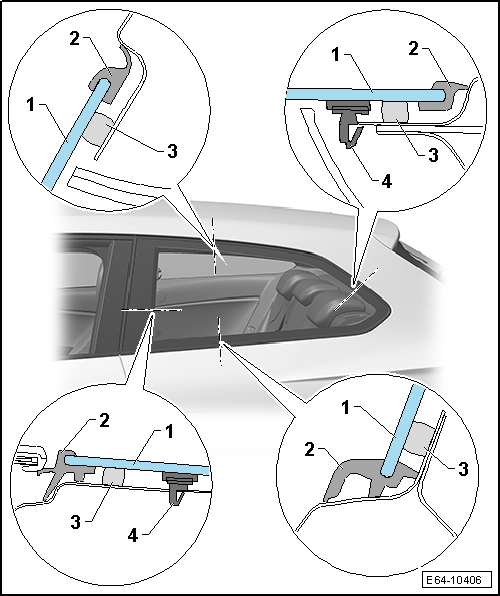

Cuadro de montaje - Cristal lateral (versión ST)

Cuadro de montaje - Cristal lateral (versión ST)

1 - Cristal lateral

  • Con capa de ceramica

  ¡Atención!

No dañar durante la manipulación del cristal

2 - Perfil perimetral

3 - Pasta de pegado/hermetizado (PUR)

  • Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)

  ¡Atención!

Si el cristal es nuevo, aplicar la pasta de pegado/hermetizado (PUR) sobre la marca prevista a tal fin.

4 - Taco de fijación

  • 3 unidades

Cristal lateral: desmontar y montar (versión ST)

Cristal lateral: desmontar y montar (versión ST)

  • Cuchillo eléctrico -SAT 1561A-
  • Conjunto cuchillas -SAT 1561/20-
  • Kit separación cristales -VAS 6452-
  • Palanca -U 30800-
  • Útil de medición -U 40807-
  • Ventosa lunas -VAG 1344-

Cristal lateral: desmontar y montar (versión ST)

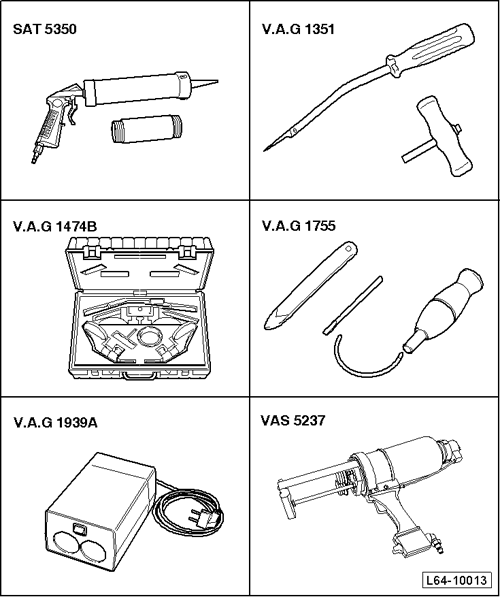

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Pistola sellado lunas -SAT 5350-
  • Mango tirador -VAG 1351/1-
  • Dispositivo de desmontaje -VAG 1474B-
  • Kit extracción cristales -VAG 1755-
  • Calentador cartuchos -VAG 1939A-
  • Sellado lunas bicomponente -VAS 5237-

Materiales

  • Alambre de corte
  • Hilo de corte
  • Pegamento monocomponente
  • Pegamento bicomponente
  • Activador para cristales
  • Disolvente de limpieza
  • Aplicador
  • Quitapegamentos
  • Imprimación (Cristal/Pintura)

1)  Tener en cuenta las instrucciones del fabricante incluidas en el embalaje del equipo.

2)  Para la aplicación de este material utilizar la pistola sellado lunas -SAT 5350-.

3)  Para la aplicación de este material utilizar la pistola pegado lunas -SAT 5360-.

4)  Tener en cuenta el tiempo de secado.

Cristal lateral no deteriorado, modelo ST: desmontar

- Desmontar el revestimiento lateral.

- Soltar y fijar el revestimiento superior del montante B.

- Soltar y fijar el revestimiento superior del montante C.

  ¡PELIGRO!

Al desmontar un cristal es imprescindible llevar gafas protectoras y guantes de cuero puestos.

Tener en cuenta las instrucciones del fabricante incluidas en el embalaje del equipo.

  • Para el desmontaje del cristal lateral del modelo ST utilizar el dispositivo de desmontaje -VAG 1474B- con dos rodillos de arrastre y el alambre de corte.

- Con el desbobinador de alambre -VAS 6452/1-, extraer aproximadamente 2,50 m de alambre de corte (corresponde a 2 vueltas del desbobinador) y cortar.

  ¡Atención!

Riesgo de daños en la pintura.

- Proteger con cinta de carrocero -2- y con el plástico protector del dispositivo de desmontaje -VAG 1474B- las zonas próximas al área de trabajo y la superficie de la carrocería próxima a la salida de la lezna.

Cristal lateral no deteriorado, modelo ST: desmontar

  ¡Atención!

Riesgo de perforar el perfil perimetral del cristal.

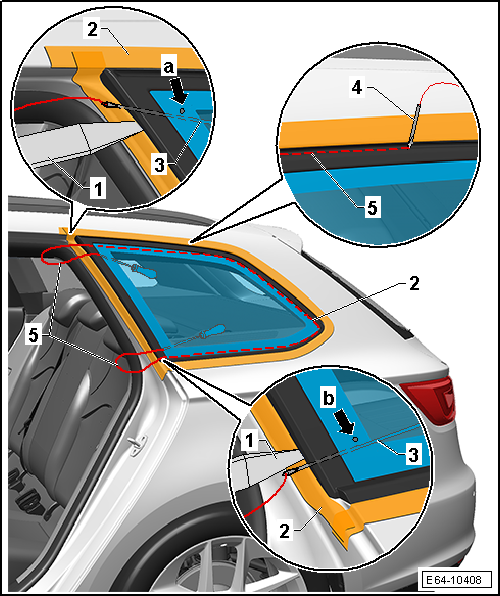

- Con la cuña de plástico -1-, separar el perfil perimetral en la zona de la carrocería próxima a la salida de la lezna.

  ¡PELIGRO!

Riesgo de daños personales.

La salida incontrolada de la punta de la lezna puede causar daños graves.

- Atravesar el cordón de pasta de pegado/hermetizado (PUR) con la lezna -3-, desde dentro hacia afuera, en la esquina superior izquierda del cristal, justo por debajo del taco de fijación -flecha a-.

- Volver a atravesar el cordón de pasta con otra lezna -3-, desde dentro hacia afuera, en la esquina inferior izquierda del cristal, justo por debajo del taco de fijación -flecha b-.

- Enhebrar ambos extremos del alambre de corte -5- en el orificio de la lezna -3-. Tirar de la lezna y hacer pasar los extremos del alambre hacia adentro del habitáculo.

  Aviso
  • Tener en cuenta que los extremos del alambre deben tener una longitud suficiente para alcanzar la esquina superior derecha del cristal.
  • Para facilitar la inserción del alambre de corte, rociar el perfil perimetral del cristal con agua jabonosa.

- Con la ayuda del útil -4- del kit extracción cristales -VAG 1755-, posicionar el alambre de corte -5- por debajo del perfil perimetral del cristal.

- Por el lado interior del cristal, fijar con las ventosas el dispositivo bobinador kit extracción cristales -VAG 1755-, tal y como se muestra en la ilustración.

- Meter cada uno de los extremos del alambre de corte -1- en los rodillos de arrastre -2- del dispositivo bobinador del kit separación cristales -VAS 6452-.

  Aviso
  • Utilizar la lezna guía durante el proceso cuando el alambre de corte se encuentre próximo a los bordes de chapa de a carrocería.
  • De los dos tacos de fijación -flechas-, sólo se deben preservar el inferior. El taco superior se corta con la acción del alambre de corte.

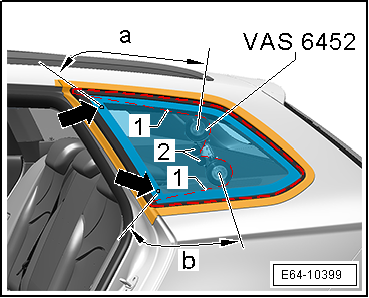

- Actuando con el dispositivo bobinador kit separación cristales -VAS 6452-, cortar el cordón de pasta en las zonas comprendidas por las cotas -a- y -b-.

E64-10399

- Mediante los rodillos de arrastre del dispositivo bobinador liberar el alambre de manera controlada y desplazar el dispositivo bobinador a su nueva posición, tal y como se muestra en la ilustración.

  Aviso
  • Utilizar la lezna guía durante el proceso cuando el alambre de corte se encuentre próximo a los bordes de chapa de a carrocería.
  • Durante el proceso, se debe preservar el taco de fijación -flecha-.

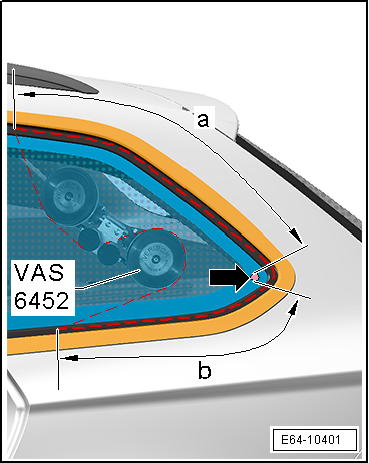

- Actuando con el dispositivo bobinador, cortar el cordón de pasta en las zonas comprendidas por las cotas -a- y -b-.

- Mediante los rodillos de arrastre del dispositivo bobinador liberar el alambre de manera controlada y retirar del cristal el dispositivo bobinador.

- Con el desbobinador de alambre -VAS 6452/1-, extraer aproximadamente 1,50 m de alambre de corte (corresponde a 1 vuelta del desbobinador) y cortar.

E64-10401

- Proteger con cinta de carrocero la superficie de la carrocería próxima a la salida de la lezna -2-.

Cristal lateral no deteriorado, modelo ST: desmontar

  ¡Atención!

Riesgo de perforar el perfil perimetral del cristal.

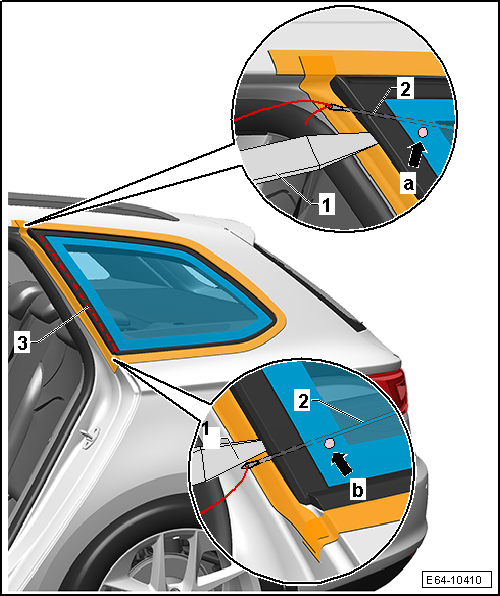

- Con la cuña de plástico -1-, separar el perfil perimetral en la zona de la carrocería próxima a la salida de la lezna.

- Sirviéndose del corte efectuado al cordón de pasta, pasar la lezna -2- desde dentro hacia afuera, en la esquina superior izquierda del cristal, justo por encima del taco de fijación -flecha a- previamente cortado con el alambre.

- Pasar otra lezna -2- por el cordón de pasta previamente cortado, desde dentro hacia afuera, en la esquina inferior izquierda del cristal, justo por encima del taco de fijación -flecha b-.

- Enhebrar ambos extremos del alambre de corte en el orificio de la lezna -2-. Tirar de la lezna y hacer pasar los extremos del alambre hacia adentro del habitáculo.

  Aviso
  • Tener en cuenta que los extremos del alambre deben tener una longitud suficiente para alcanzar la esquina superior del cristal.
  • Para facilitar la inserción del alambre de corte, rociar el perfil perimetral del cristal con agua jabonosa.

- Con la ayuda del útil -1- del kit extracción cristales -VAG 1755-, posicionar el alambre de corte -2- por debajo del perfil perimetral del cristal.

- Por el lado interior del cristal, fijar con las ventosas el dispositivo bobinador kit extracción cristales -VAG 1755-, tal y como se muestra en la ilustración.

- Meter cada uno de los extremos del alambre de corte -2- en los rodillos de arrastre del dispositivo bobinador del kit separación cristales -VAS 6452-.

  Aviso
  • Utilizar la lezna guía durante el proceso cuando el alambre de corte se encuentre próximo a los bordes de chapa de a carrocería.
  • Durante esta operación se cruzan los extremos del alambre de corte.
  • De los dos tacos de fijación -flechas-, sólo se deben preservar el inferior. El taco superior se ha cortado en la operación anterior.

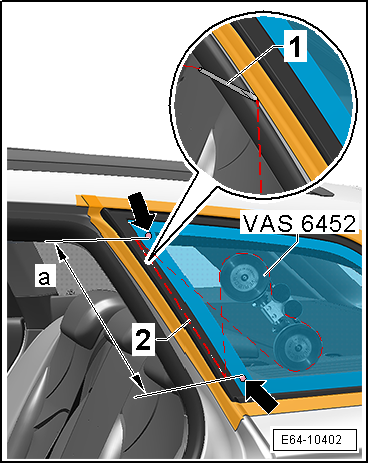

- Actuando con el dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

- Mediante los rodillos de arrastre del dispositivo bobinador liberar el alambre de manera controlada y retirar del cristal el dispositivo bobinador.

E64-10402

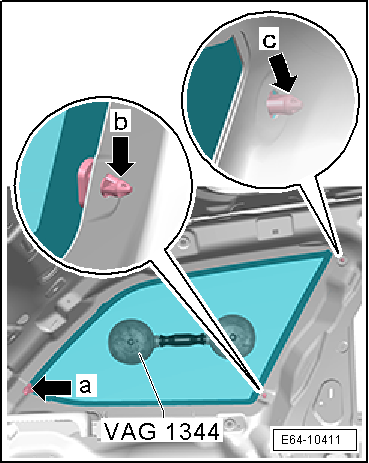

- Por el lado exterior del cristal, colocar la ventosa lunas -VAG 1344- y mantener presionado el cristal contra la brida de la carrocería. Por el interior del vehículo, presionar la presilla del taco de fijación -b-.

  Aviso
  • El taco de fijación -a- no esta fijado a la carrocería, sólo actúa como posicionador.
  • El taco de fijación -c- no es accesible pero ha sido cortado en la operación anterior

  ¡Atención!

Riesgo de daños en la pintura

- Usando las ventosa lunas -VAG 1344-, retirar el cristal de la carrocería.

Cristal lateral deteriorado, modelo ST: desmontar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Gafas protectoras y guantes de cuero

- Desmontar el revestimiento lateral.

- Soltar y fijar el revestimiento superior del montante B.

- Soltar y fijar el revestimiento superior del montante C.

  ¡Atención!

Las cuchillas vienen identificadas con un número de referencia del fabricante, este número aparece grabado en la misma cuchilla.

Para evitar daños en la pintura, proteger con cinta de carrocero y con el plástico protector del dispositivo de desmontaje -VAG 1474B- las zonas próximas al área de trabajo.

  • Para el desmontaje del cristal lateral deteriorado, modelo ST, utilizar el cuchillo eléctrico -SAT 1561A- y el conjunto cuchillas -SAT 1561/20-

  ¡PELIGRO!

Es obligatorio usar guantes de cuero y gafas protectoras.

  ¡ATENCIÓN!

Al cortar el cordón de pasta de pegado/hermetizado (PUR) con restos de cristal, tener en cuenta de no dañar la carrocería.

E64-10411

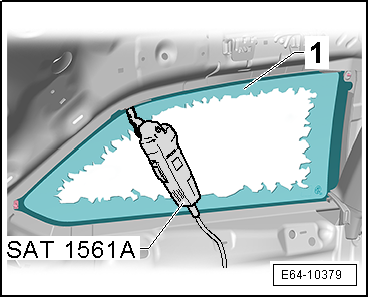

- Proteger la carrocería y el interior del vehículo de los restos de cristal -1-.

- Eliminar los restos de cristal hasta el cordón de pasta.

- Utilizando el cuchillo eléctrico -SAT 1561A- y el conjunto cuchillas -SAT 1561/20- cortar el cordón de pasta adherido a la brida de la carrocería.

Cristal lateral, modelo ST: montar

  Aviso

Seguir las instrucciones contenidas en

E64-10379
