Seat Leon (2013-2020) Manual de Taller: Adaptar revestimiento de la puerta anterior emblema "SEAT SOUND"

El revestimiento de la puerta anterior se suministra sin el emblema "SEAT SOUND".

En caso necesario realizar los trabajos correspondientes para su instalación.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

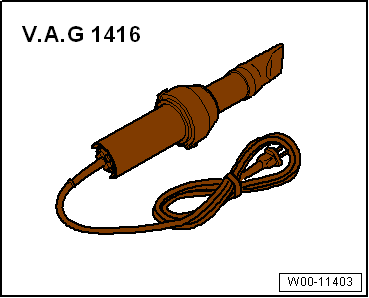

  • Soplete de aire caliente -VAG 1416-.
  • Taladro con broca de 5mm Ø.

  ¡PELIGRO!

Es obligatorio el uso de guantes de cuero y gafas de protección.

  Aviso
  • Las operaciones de montaje solo se pueden realizar con el revestimiento de la puerta desmontado.
  • Al apoyar por cualquiera de las partes, interponer entre el revestimiento de la puerta y la superficie de apoyo, un material apropiado para evitar daños o suciedad.

W00-11403

Preparación de la pieza nueva

  Aviso

Las operaciones descritas se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

Preparación de la pieza nueva

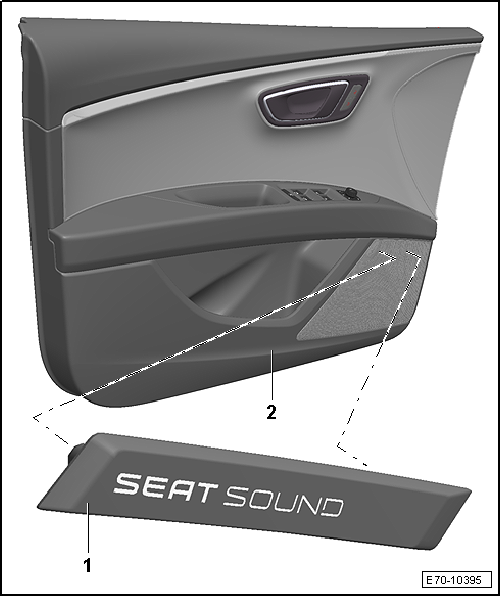

1 - Emblema "SEAT SOUND"

2 - Revestimiento de la puerta anterior

  Aviso

Antes de empezar las operaciones colocar el soplete de aire caliente -VAG 1416- conjuntamente con la boquilla para acanaladuras sobre un soporte adecuado y mantenerlo encendido a máxima potencia.

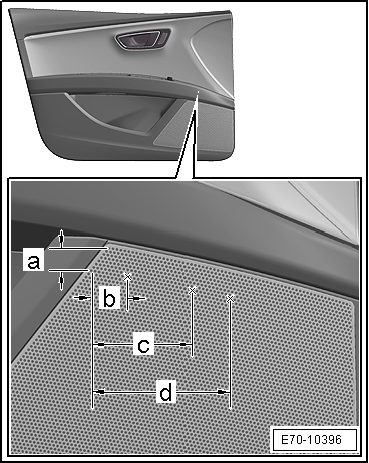

- Con la ayuda de un punzón marcar solo los orificios señalados con una -X- tal y como se muestra en la imagen.

-a- 8 filas

-b- 10 filas

-c- 27 filas

-d- 37 filas

  Aviso

Las cotas mostradas en el gráfico representan las filas de los orificios en el embellecedor del altavoz.

E70-10396

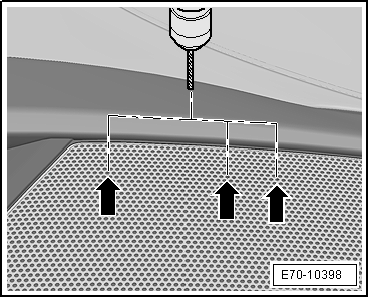

- Realizar los agujeros con una broca de 5 mm de Ø en los orificios correspondientes.

E70-10398

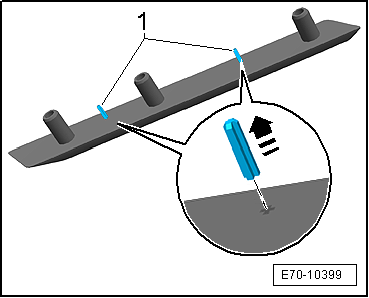

- Extraer los centradores -1- del emblema "SEAT SOUND".

E70-10399

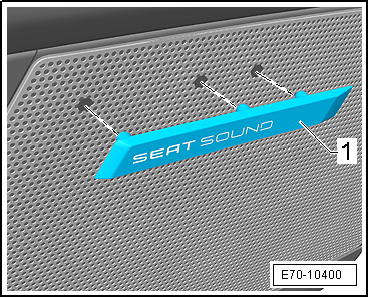

- Colocar el emblema -1- en su posición de montaje, tal y como se muestra en el gráfico.

E70-10400

- Apagar el soplete de aire caliente -VAG 1416-.

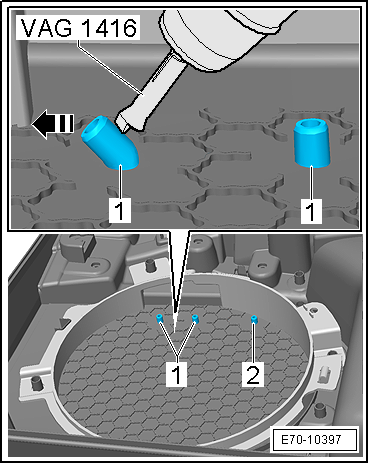

- Soldar los tetones centradores -1- y -2- en la dirección de la flecha.

  ¡Atención!

Tomar especial precaución en no dañar ni deformar los plásticos periférico.

E70-10397

Reposabrazos delantero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuñas -T10383-

Desmontar

- Desmontar el revestimiento de la puerta.

W00-11251

- Desenroscar los tornillos -flechas- en la parte posterior del revestimiento de la puerta.

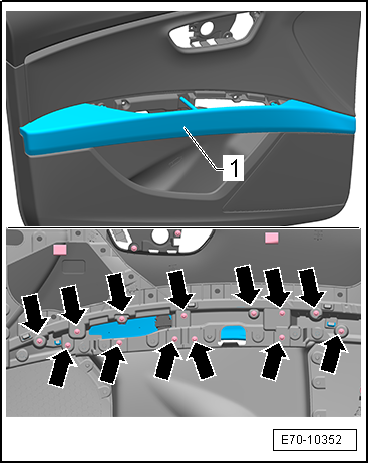

- Soltar con cuidado uno a uno los puntos de fijación y retirar el reposabrazos -1- del revestimiento de la puerta.

E70-10352

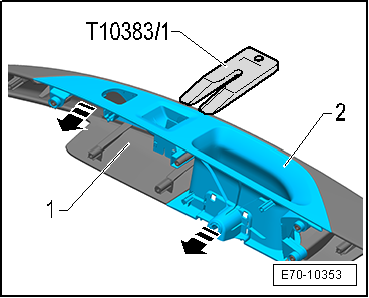

- Desenclavar el tirador de cierre con alojamiento de conmutadores -1- del reposabrazos -2- utilizando la cuña -T10383/1- y quitarlo -flechas-.

- Desmontar el conmutador del elevalunas.

- Lado del conductor: desmontar el conmutador de reglaje del espejo.

Montar

El montaje se efectúa en el orden inverso.

E70-10353

Pares de apriete

  • "Cuadro de montaje - Guarnecido de la puerta delantera"

Tirador de la puerta delantera: desmontar y montar

Desmontar

- Desmontar el revestimiento de la puerta.

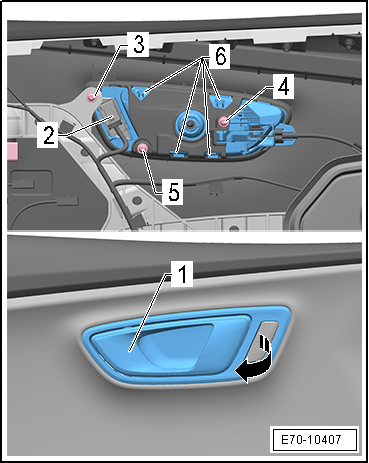

- Desacoplar el conector eléctrico -2- en la parte posterior del revestimiento de la puerta.

- Desmontar la lámpara de iluminación del tirador de la puerta.

- Desenroscar los tornillos -3..5-.

- Soltar las pestañas -6-.

- Sacar el accionamiento interior de la puerta -1- del revestimiento de la puerta -flecha-.

Montar

El montaje se efectúa en el orden inverso.

Pares de apriete

  • "Cuadro de montaje - Guarnecido de la puerta delantera"

E70-10407
