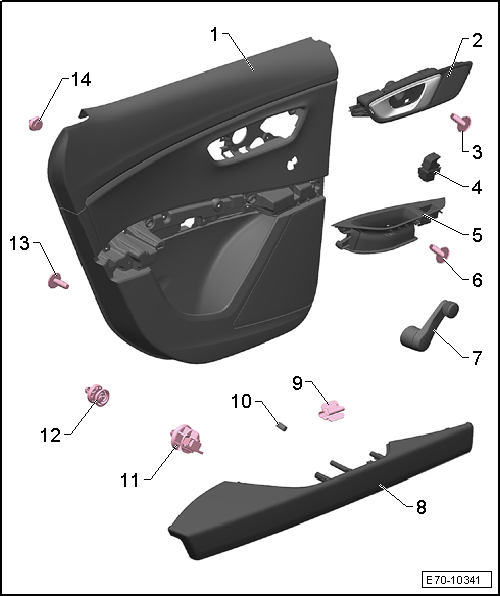

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Guarnecido de la puerta
trasera
![Guarnecidos de las puertas traseras](images/books/632/11/E70-10341.png)
1 - Revestimiento de puerta
- Puerta posterior
- Desmontar y montar
2 - Maneta interior de la puerta
3 - Tornillo
4 - Conmutador del elevalunas
- Pulsador del elevalunas trasero del lado del conductor -E711-
- Pulsador del elevalunas trasero del lado del acompañante -E713-
- Esquema de ubicaciones
5 - Tapa conmutadores
- Asignación
- Desmontar y montar
6 - Tornillo
7 - Manivela de elevalunas
- Elevalunas manual
- Desmontar y montar
8 - Reposabrazos
9 - Grapa
- Para tapa interruptores
- 4 unidades
10 - Junta estanqueidad
11 - Clip
- Presionar fuertemente con el pulgar contra el guarnecido de puerta
en el estampado inferior. Con ello se desenclava el clip.
12 - Clip
- Para revestimiento de la puerta
- 7 unidades
- Colocarlas en el revestimiento
13 - Tornillo
- Para el asidero de cierre/reposabrazos
- 16 unidades
- 1,2 Nm
14 - Clip

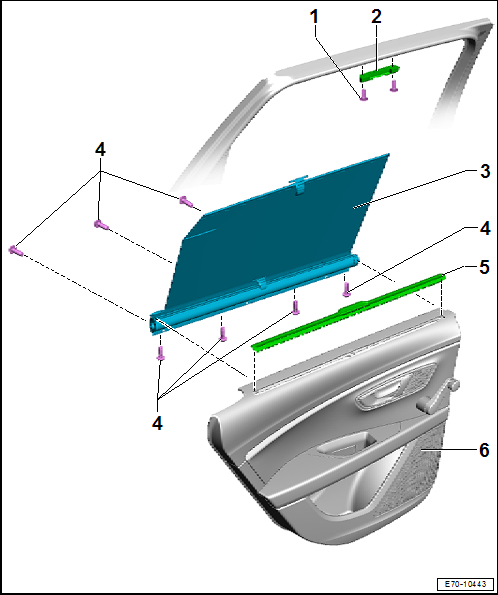

Cuadro de montaje - Cortinilla parasol para el
cristal de la puerta
![Guarnecidos de las puertas traseras](images/books/632/11/E70-10443.png)
1 - Tornillo
2 - Argolla de enganche para la cortinilla parasol
3 - Cortina de protección solar
4 - Tornillo
5 - Embellecedor
6 - Revestimiento de puerta
- Puerta posterior
- Desmontar y montar
