Seat Leon (2013-2020) Manual de Taller: Anclajes para los asientos para niños

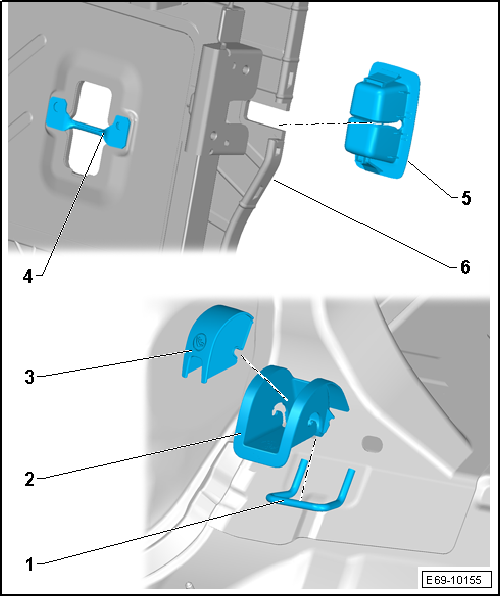

Cuadro de montaje - Anclajes traseros para los asientos para niños

1 - Anclaje ISOFIX de asientos para niños

• 4 unidades
• Pieza soldada con el piso del vehículo

2 - Guía

• Para anclaje ISOFIX de asientos para niños
• 4 unidades
• Desmontar y montar
• Debe asentar firmemente en el anclaje

3 - Tapa

• Para anclaje ISOFIX de asientos para niños
• 4 unidades
• Desmontar y montar
• Debe asentar firmemente en el anclaje

4 - Anclaje para asientos infantiles Top Tether

• 2 unidades
• Va soldado al armazón del respaldo

5 - Cubierta

• Para anclaje para asientos infantiles Top Tether
• 2 unidades
• Desmontar y montar
• Enganchar en el anclaje y presionar hasta que encastre de forma audible
• Sólo se puede acoplar en una posición en el respaldo del asiento posterior

6 - Respaldo posterior

Guía del anclaje para asientos infantiles ISOFIX: desmontar y montar

Desmontar

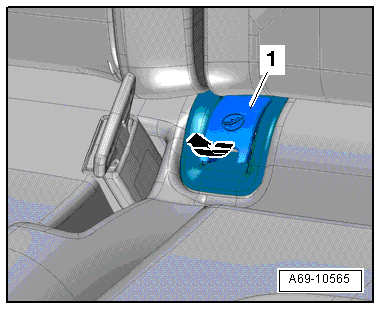

- Desenclavar la tapa -1- del anclaje para asientos infantiles ISOFIX -flecha- y retirarla.

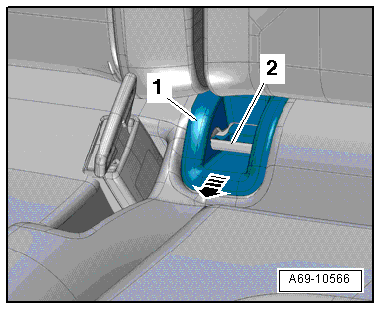

- Presionar hacia abajo la guía -1- según el rebaje y desengancharla del anclaje para asientos infantiles ISOFIX -2-..

- Sacar la guía hacia adelante -flecha-.

Montar

El montaje se efectúa en el orden inverso.

Cubierta Top Tether: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuñas -T10383-

Desmontar

- Plegar hacia delante el respaldo del asiento posterior.

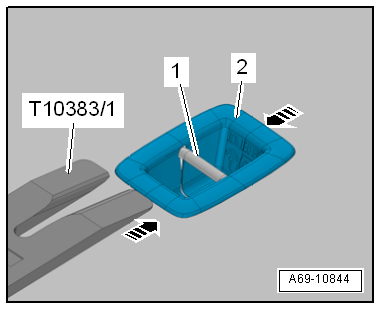

- Desbloquear los salientes de encastre con la cuña -T10383/1--flechas- y sacar la cubierta -2- del anclaje para asientos infantiles Top Tether, hacia arriba, del respaldo del asiento.

- Retirar con cuidado la cubierta del anclaje de asientos infantiles Top Tether del anclaje -1- y quitarla.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

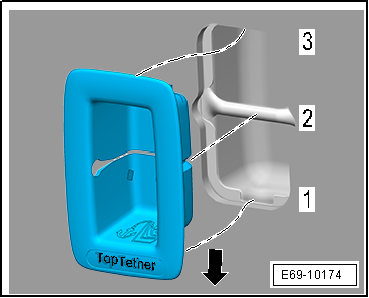

- Orden de montaje -1..3-.

Mantener las siglas "Top Tether" en la parte inferior.
