Seat Leon (2013-2020) Manual de Taller: Parabrisas

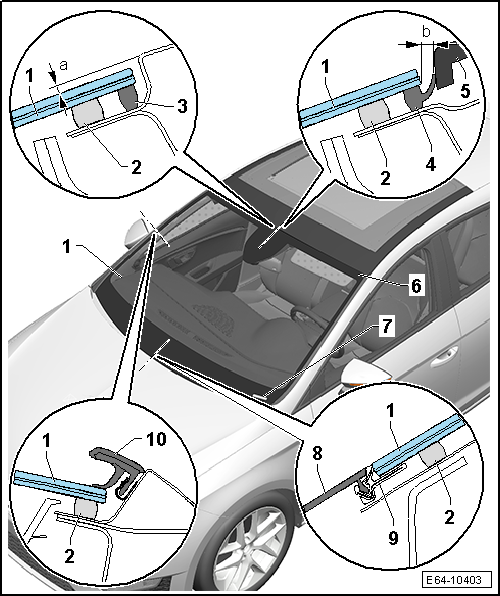

Cuadro de montaje - Parabrisas

Cuadro de montaje - Parabrisas

1 - Cristal parabrisas

  • Se suministra junto con la placa de sujeción para el espejo retrovisor
  • Antes del montaje verificar que la placa de sujeción sea la adecuada para el tipo de retrovisor del vehículo
  Aviso

Recambios suministra un solo parabrisas con labio de hermetizado, que es técnicamente compatible tanto para vehículos equipados con y sin techo corredizo/deflector.

2 - Pasta de pegado/hermetizado (PUR)

  • Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)

  ¡Atención!

Si el cristal es nuevo, aplicar la pasta de pegado/hermetizado (PUR) sobre la marca prevista a tal fin.

3 - Taco distanciador

  • Sólo para vehículos sin techo corredizo/deflector
  Aviso

Recambios suministra un solo parabrisas con labio de hermetizado, que es técnicamente compatible tanto para vehículos equipados con y sin techo corredizo/deflector.

  • Adheridos a la cara posterior del cristal

4 - Taco distanciador con labio de hermetizado

  • Sólo para vehículos equipados con techo corredizo/deflector
  Aviso

Recambios suministra un solo parabrisas con labio de hermetizado, que es técnicamente compatible tanto para vehículos equipados con y sin techo corredizo/deflector.

5 - Embellecedor techo corredizo/deflector

6 - Capa de cerámica

  ¡Atención!

No dañar durante la manipulación del cristal

7 - Encapsulado de número de bastidor

8 - Rejilla bajo parabrisas

9 - Carril guía

  • Con labio de hermetizado para encajar la rejilla bajo parabrisas

10 - Moldura vierteaguas del montante A

  • 2 unidades

Cota a - 2,6 +- 1 mm

  • No aplica en vehículos con techo corredizo/deflector

Cota b - 2,5 +- 1 mm

  • Distancia entre el borde del cristal parabrisas y el embellecedor del techo corredizo/deflector.
  • Sólo para vehículos con techo corredizo/deflector

Parabrisas: desmontar y montar

Parabrisas: desmontar y montar

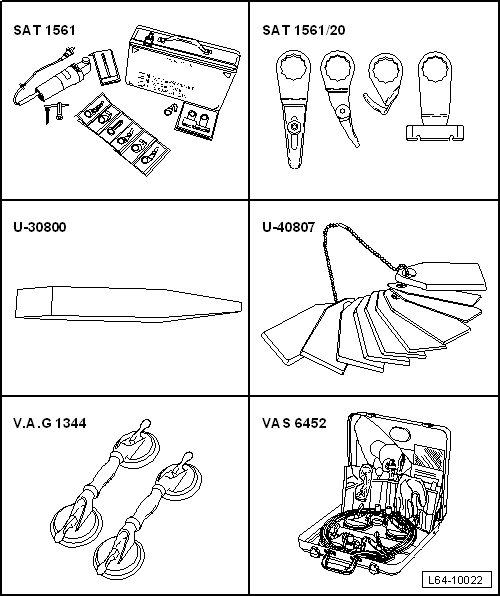

  • Cuchillo eléctrico -SAT 1561A-
  • Conjunto cuchillas -SAT 1561/20-
  • Kit separación cristales -VAS 6452-
  • Palanca -U 30800-
  • Útil de medición -U 40807-
  • Ventosa lunas -VAG 1344-

Parabrisas: desmontar y montar

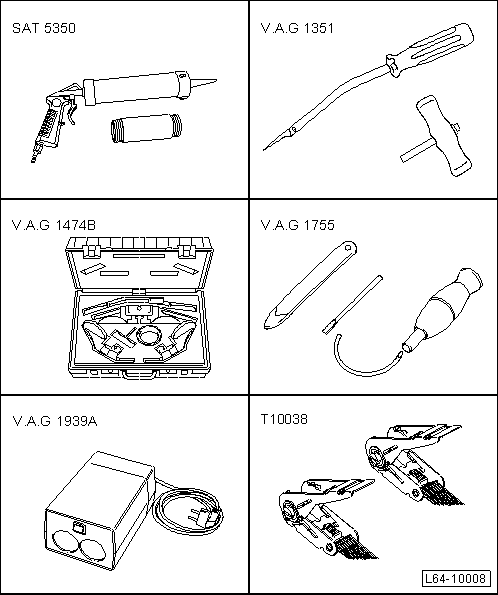

  • Pistola sellado lunas -SAT 5350-
  • Mango tirador -VAG 1351/1-
  • Dispositivo de desmontaje -VAG 1474B-
  • Kit extracción cristales -VAG 1755-
  • Calentador cartuchos -VAG 1939A-
  • Útil de sujeción -T10038-

Materiales

  • Alambre de corte
  • Hilo de corte
  • Pegamento monocomponente
  • Pegamento bicomponente
  • Activador para cristales
  • Disolvente de limpieza
  • Aplicador
  • Quitapegamentos
  • Imprimación (Cristal/Pintura)

1)  Tener en cuenta las instrucciones del fabricante incluidas en el embalaje del equipo.

2)  Para la aplicación de este material utilizar la pistola sellado lunas -SAT 5350-.

3)  Para la aplicación de este material utilizar la pistola pegado lunas -SAT 5360-.

4)  Tener en cuenta el tiempo de secado.

Cristal del parabrisas: desmontar

  ¡Atención!

Para evitar daños en la pintura, proteger con cinta de carrocero y con el plástico protector del dispositivo de desmontaje -VAG 1474B- las zonas próximas al área de trabajo.

- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de apoyo.

- Desmontar los brazos del limpiaparabrisas.

- Desmontar la rejilla bajo parabrisas.

- Desmontar las molduras vierteaguas del montante A.

- Desmontar el espejo retrovisor interior.

  ¡PELIGRO!

Al desmontar un cristal es imprescindible llevar gafas protectoras y guantes de cuero puestos.

Tener en cuenta las instrucciones del fabricante incluidas en el embalaje del equipo.

- Con el desbobinador de alambre -VAS 6452/1-, extraer aproximadamente 7,50 m de alambre de corte (corresponde a 7 vueltas del desbobinador) y cortar.

Sólo para vehículos equipados con techo corredizo/deflector

  Aviso

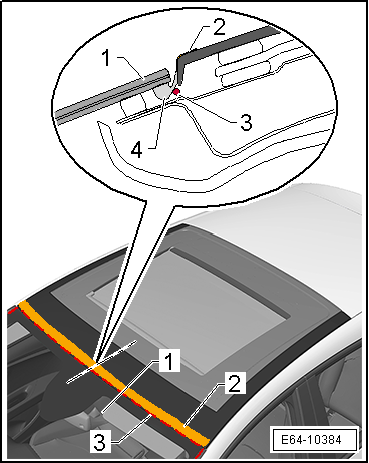

  • Para vehículos equipados con techo corredizo/deflector, asegurarse que el alambre de corte -3- se posicione por debajo del labio de hermetizado -4- ubicado en el borde superior del parabrisas -1-. En caso contrario, durante la operación de desmontaje del parabrisas, existe el riesgo de cortar también el labio de hermetizado.
  • Si se corta o daña el labio de hermetizado -4-, hay que sustituir el parabrisas.

- Proteger con cinta de carrocero -2- la superficie del embellecedor del techo corredizo/deflector, próxima al labio de hermetizado -4-.

  Aviso

Para facilitar la inserción del alambre de corte, rociar el labio de hermetizado con agua jabonosa.

E64-10384

- Con la ayuda del útil -2- del kit extracción cristales -VAG 1755-, posicionar el alambre de corte -1- a lo largo del borde superior del parabrisas, por debajo del labio de hermetizado -3-.

Continua para todos los vehículos

E64-10377

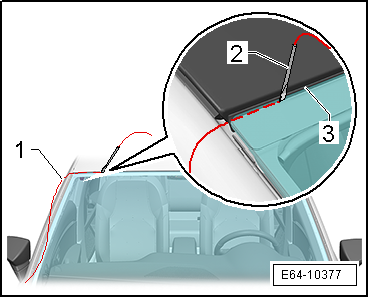

- Proteger con cinta de carrocero -2- la superficie de la carrocería próxima a la salida de la lezna.

  ¡PELIGRO!

Riesgo de daños personales.

La salida incontrolada de la punta de la lezna puede causar daños graves.

- Atravesar el cordón de pasta de pegado/hermetizado (PUR) con la lezna -1-, desde dentro hacia afuera, en la esquina inferior izquierda del parabrisas, tal y como se muestra en la ilustración.

- Enhebrar ambos extremos del alambre de corte -3- en el orificio de la lezna -1-. Tirar de la lezna y hacer pasar los extremos del alambre hacia adentro del habitáculo.

  Aviso

Tener en cuenta que los extremos del alambre deben tener una longitud suficiente para alcanzar las esquinas superiores del parabrisas.

E64-10369

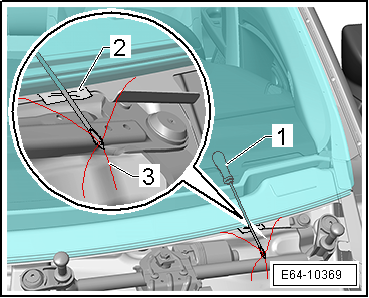

- Posicionar el alambre de corte por debajo del parabrisas, tal y como se muestra en la ilustración.

  ¡Atención!

No deben trenzarse los extremos del alambre en el paso por el cordón de pasta.

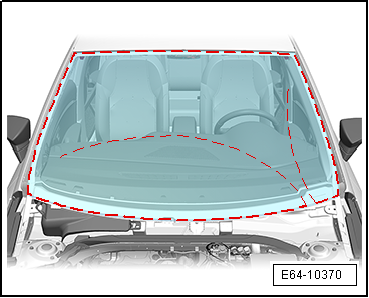

E64-10370

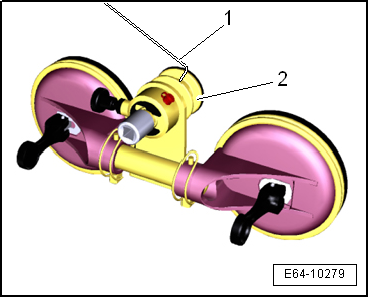

- Meter el extremo mas largo del alambre de corte -1- en el rodillo de arrastre -2- del dispositivo bobinador del kit separación cristales -VAS 6452-.

E64-10279

- Por el lado interior del parabrisas, fijar con las ventosas el dispositivo bobinador -flecha-, tal y como se muestra en la ilustración.

- Repetir la operación con el otro extremo del alambre y fijar con las ventosas el otro dispositivo bobinador, tal y como se muestra en la ilustración.

  Aviso

Utilizar la lezna guía -1- durante el proceso de corte de la zona próxima al tablero de instrumentos.

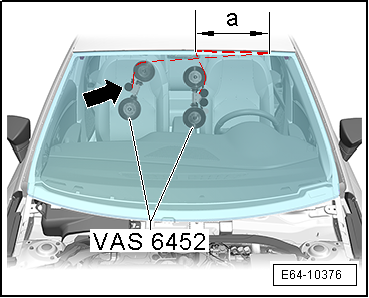

- Actuando con el dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

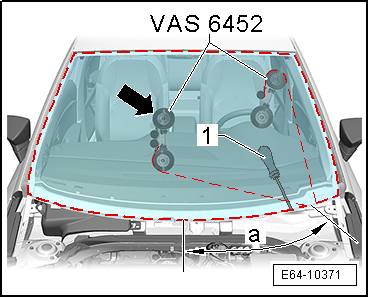

E64-10371

- Mediante el rodillo de arrastre del dispositivo bobinador liberar el alambre de manera controlada y desplazar el dispositivo bobinador -flecha- a su nueva posición, tal y como se muestra en la ilustración.

- Actuando con el dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

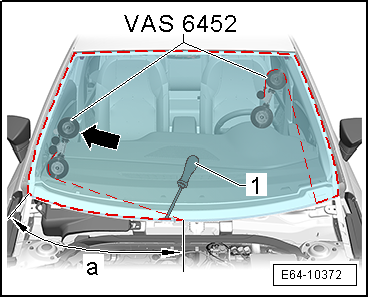

E64-10372

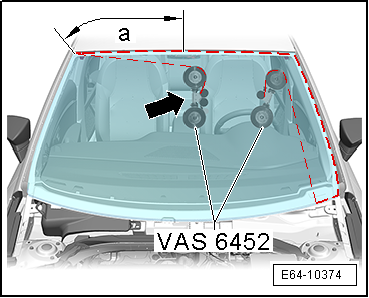

- Volver a desplazar el dispositivo bobinador -flecha- a su nueva posición, tal y como se muestra en la ilustración.

- Actuando con el dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

E64-10373

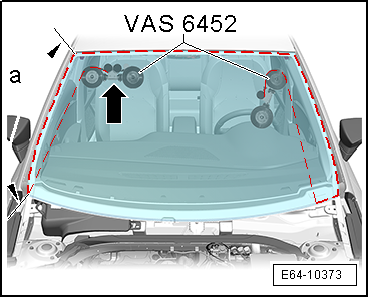

- Volver a desplazar el dispositivo bobinador -flecha- a su nueva posición, tal y como se muestra en la ilustración.

- Actuando con el dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

E64-10374

- Actuando ahora con el otro dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

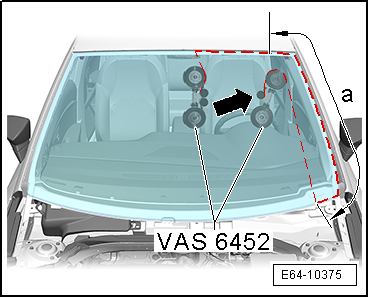

E64-10375

- Desplazar el dispositivo bobinador -flecha- a su nueva posición, tal y como se muestra en la ilustración.

  Aviso
  • Durante esta operación se cruzan los extremos del alambre de corte.
  • Con los dispositivos bobinadores así colocados es posible terminar de cortar la pasta de pegado del parabrisas.

- Actuando con el dispositivo bobinador -flecha-, cortar el cordón de pasta en la zona comprendida por la cota -a-.

- Con la ayuda de un segundo operario retirar el parabrisas con las ventosa lunas -VAG 1344-.

  Aviso

E64-10376

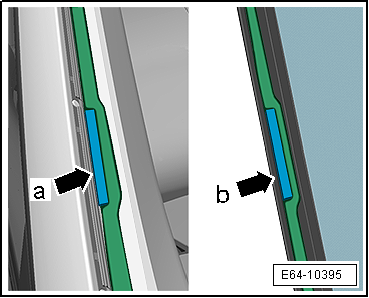

Dependiendo del estado de producción del vehículo, es posible que se encuentren restos de tacos distanciadores en la brida de la carrocería -flecha a- o en el parabrisas -flecha b-.

- Eliminar los restos de dichos tacos (-flecha a- y -flecha b-) antes de preparar el cristal y la brida de la carrocería respectivamente.

E64-10395

Cristal parabrisas: montar

  Aviso

Si el labio de hermetizado se deteriora durante el corte hay que sustituir el parabrisas.

  • Preparar un cristal no deteriorado para el montaje.
  • Preparar un cristal nuevo para el montaje.

- Preparar la brida de la carrocería para el montaje del cristal.

- Instrucciones de montaje.

- Tiempo de secado.

- Daños en la pintura: repaso.

- Limpiar la suciedad ocasionada por la pasta de pegado.
