Seat Leon (2013-2020) Manual de Taller: Tubos flexibles de desagüe

Cuadro de montaje - Tubos flexibles de desagüe

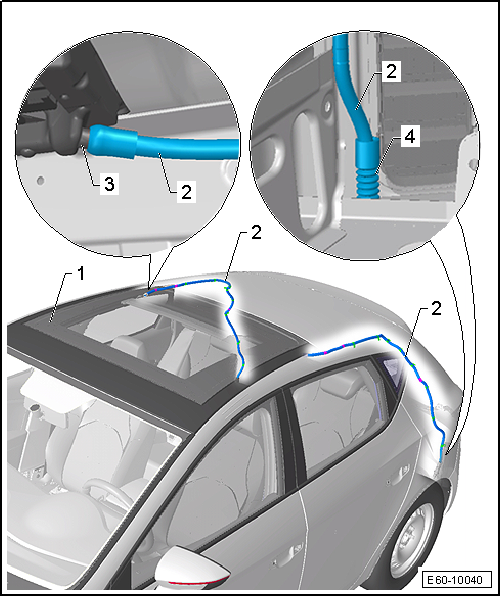

Cuadro de montaje - Tubos flexibles de desagüe (versión 2 y 4 puertas)

Tubos flexibles de desagüe

1 - Techo corredizo/deflector

2 - Tubo de desagüe

  Aviso
  • En caso de sustituir el tubo flexible de desagüe se tronza el recambio en la boquilla de desagüe no utilizada.
  • Las posiciones de los adhesivos y de las láminas de protección se tomarán de la pieza antigua.

3 - Boquilla de drenaje

  • Integrada al bastidor del techo corredizo/deflector

4 - Válvula de desagüe

Tubos flexibles de desagüe: limpiar

Tubos flexibles de desagüe: limpiar (versión 2 y 4 puertas)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Medios de limpieza y montaje -VAS 6620-

Limpiar

  ¡Atención!

Para limpiar los tubos de desagüe no es necesario desmontar:

  • El cristal panorámico
  • El revestimiento del paragolpes posterior

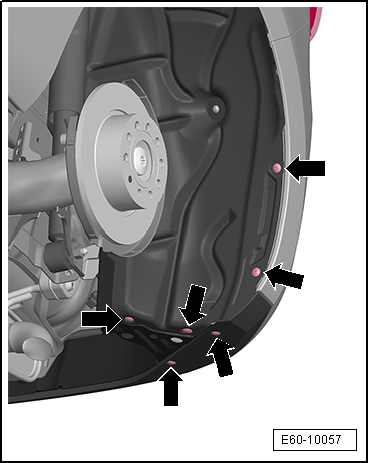

- Extraer los tornillos -flechas- y apartar convenientemente el pasarruedas posterior para tener acceso al extremo inferior del tubo de desagüe.

Tubos flexibles de desagüe: limpiar

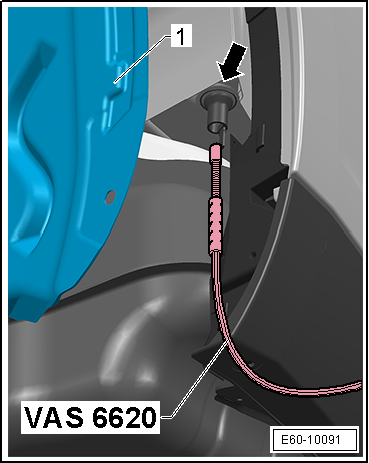

- Introducir el extremo flexible de la sonda medios de limpieza y montaje -VAS 6620- a través del orificio de la válvula de desagüe -flecha-. La sonda debe hacer tope contra el cristal panorámico.

- Tirar y empujar de la sonda varias veces, vertiendo alternadamente agua sobre el techo corredizo/deflector.

  • El agua debería salir por el extremo inferior del tubo de desagüe.
  Aviso

En caso de haberse desmontado el cristal panorámico, también es posible limpiar los tubos de desagüe accediendo por arriba, desde los sumideros del techo corredizo/deflector.

E60-10091

- Colocar los tornillos -flechas-.

- Repetir la operación en el otro tubo de desagüe.

- Aplicar el par de apriete a la tornillería.

E60-10057

Tubos flexibles de desagüe: limpiar (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Medios de limpieza y montaje -VAS 6620-

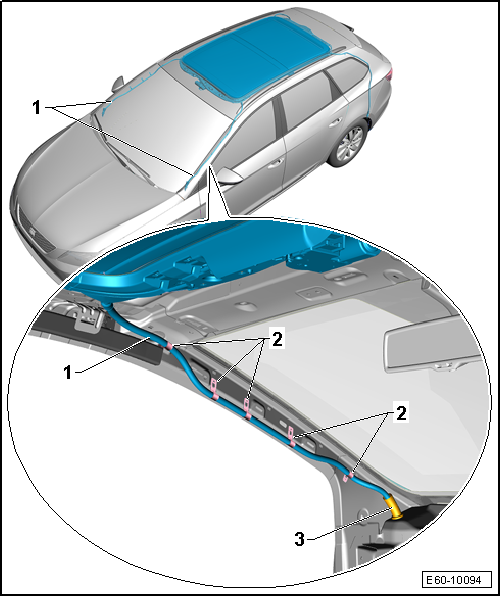

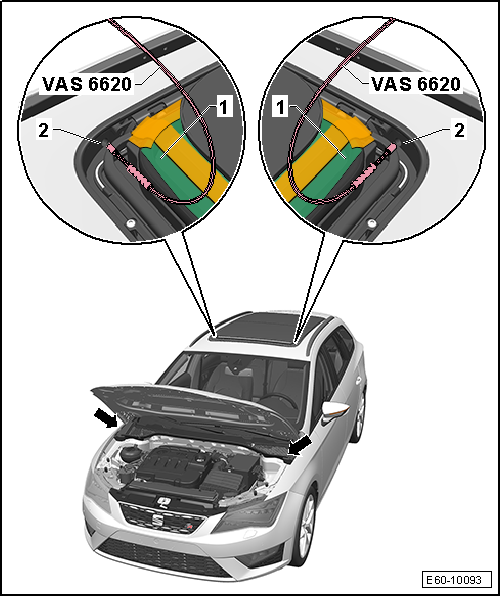

Tubos flexibles de desagüe delanteros

Tubos flexibles de desagüe delanteros

Los tubos flexibles de desagüe delanteros -1- discurren por los pilares A y terminan en el travesaño de la chapa del salpicadero, en la caja de aguas.

Limpiar

- La limpieza se realiza desde el hueco para el techo corredizo panorámico.

Limpiar

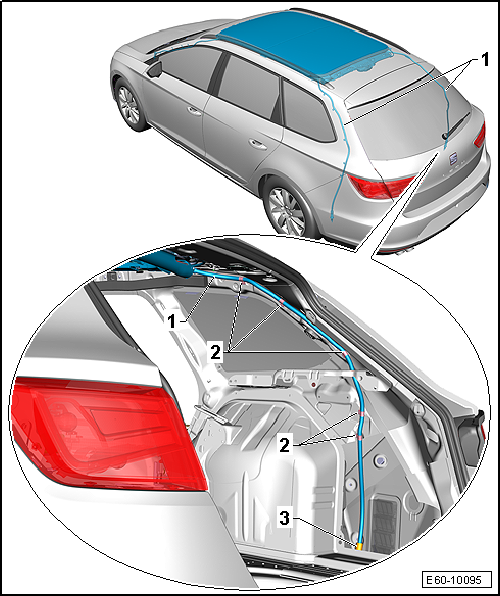

Tubos flexibles de desagüe traseros

Tubos flexibles de desagüe traseros

Los tubos flexibles de desagüe traseros -1- discurren por los pilares C y terminan en los pasarruedas traseros.

Limpiar

  ¡Atención!

Para limpiar los tubos de desagüe no es necesario desmontar:

  • El cristal panorámico
  • El revestimiento del paragolpes posterior

- Extraer los tornillos -flechas- y apartar convenientemente el pasarruedas posterior para tener acceso al extremo inferior del tubo de desagüe.

E60-10057

- Introducir el extremo flexible de la sonda medios de limpieza y montaje -VAS 6620- a través del orificio de la válvula de desagüe -flecha-. La sonda debe hacer tope contra el cristal panorámico.

- Tirar y empujar de la sonda varias veces, vertiendo alternadamente agua sobre el techo corredizo/deflector.

  • El agua debería salir por el extremo inferior del tubo de desagüe.
  Aviso

En caso de haberse desmontado el cristal panorámico, también es posible limpiar los tubos de desagüe accediendo por arriba, desde los sumideros del techo corredizo/deflector.

E60-10091

- Colocar los tornillos -flechas-.

- Repetir la operación en el otro tubo de desagüe.

- Aplicar el par de apriete a la tornillería.

E60-10057

Tubos flexibles de desagüe: desmontar y montar

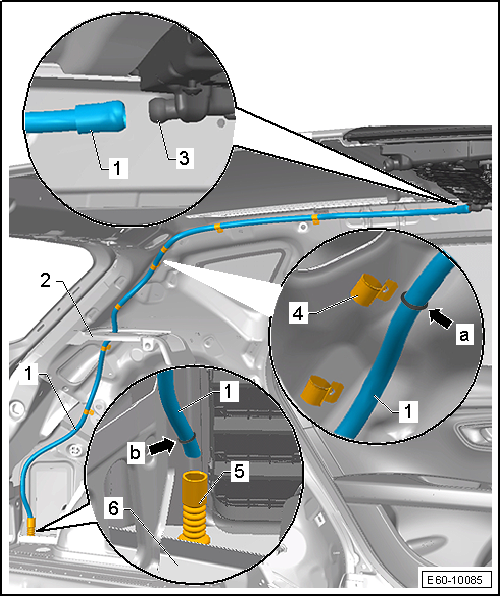

Tubos flexibles de desagüe: desmontar y montar (versión 2 y 4 puertas)

Tubos flexibles de desagüe: desmontar y montar (versión 2 y 4 puertas)

1 - Tubo de desagüe

  Aviso
  • En caso de sustituir el tubo flexible de desagüe se tronza el recambio en la boquilla de desagüe no utilizada.
  • Las posiciones de los adhesivos y de las láminas de protección se tomarán de la pieza antigua.

Desmontar

- Desmontar revestimiento del techo.

- Desmontar parcialmente el revestimiento lateral del maletero, desencajando sólo la parte posterior.

- Desencajar el tubo -1- de la boquilla de drenaje -3-.

- Desencajar el tubo de los clips de fijación.

- Desencajar la válvula de desagüe -5- de la carrocería -6- y retirar el tubo -1-.

2 - Montante C

3 - Boquilla de drenaje

  • Integrada al bastidor del techo corredizo/deflector

4 - Clip de fijación

  • 7 + 7 unidades
  • Encastrado en la carrocería
  • Hacer coincidir la marca -flecha a- del tubo de desagüe -1- con la grapa mostrada (zona superior del cristal fijo posterior).

5 - Válvula de desagüe

  Aviso

Usar una solución jabonosa para encajar la válvula de desagüe en el alojamiento de la carrocería.

  • Hacer coincidir la marca -flecha b- del tubo de desagüe -1- con el borde superior de la válvula de desagüe -5-.

6 - Carrocería
