Seat Leon (2013-2020) Manual de Taller: Herramientas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Rodillo para la lámina amortiguadora de la puerta -3356-

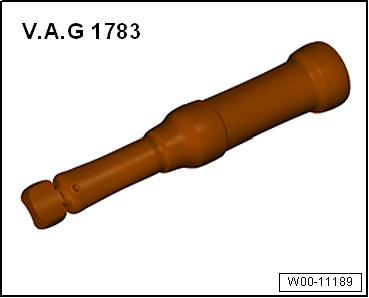

  • Llave dinamométrica -V.A.G 1783-

W00-11189

  • Útil para retirar cintas adhesivas -VAS 6349-

Función

Todas las funciones de movimiento del techo corredizo panorámico se pueden ejecutar con el encendido conectado.

Después de desconectar el encendido se podrán ejecutar las funciones mientras no se abra ninguna de las puertas delanteras.

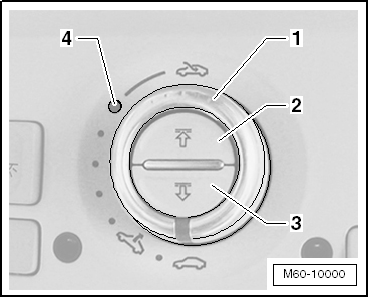

Con el mando giratorio -1- se preselecciona la apertura de la tapa de cristal delante.

Abriendo la tapa de cristal a la llamada posición de confort -4- se evitan en muy gran escala los ruidos que, si se abriera el techo al máximo, podrían ser causados por el viento.

Con una función de tiro y presión en el mando giratorio se puede inclinar y cerrar la tapa de cristal.

En el mando giratorio van integradas las teclas para abrir la persiana solar -2- y cerrar la persiana solar -3-.

El techo corredizo panorámico viene dotado de una función antiaprisionamiento. De esta forma, si la tapa de cristal encuentra con un obstáculo al cerrarse, se abrirá por sí sola nuevamente.

Además de ello existe una función para el cierre de emergencia del techo. Si surgen problemas al cerrar el techo corredizo panorámico, se puede proceder a cerrarlo de forma forzosa tirando por el extremo posterior del mando giratorio. Para ello es preciso que el mando giratorio se encuentre en la posición para "techo corredizo cerrado".

Cuando se hace uso de la función para cierre de emergencia la función antiaprisionamiento está desactivada.

El motor del techo corredizo está dotado de una protección contra sobrecalentamiento, cuya activación depende de diversos parámetros. Después de una fase de enfriamiento vuelve a poderse manejar el motor del techo corredizo.

Si se interrumpe la corriente se puede mover manualmente la tapa de cristal delantera y la persiana solar.

M60-10000

Ciclo de normalización del techo corredizo panorámico

  Aviso
  • Después de sustituir la tapa de cristal, un motor, el mecanismo deflector o la persiana solar es preciso efectuar un ciclo de normalización para el correspondiente accionamiento.
  • Durante el ciclo de normalización está desactivado el limitador de la fuerza de cierre.

Ciclo de normalización para el motor del techo corredizo

El encendido debe estar conectado.

El mando giratorio debe estar en la posición de "techo corredizo cerrado".

- Tirar del mando giratorio -1- hacia abajo y sostenerlo en esa posición durante todo el ciclo de normalización (unos 20 segundos).

- Con motivo del ciclo de normalización, la tapa de cristal cierra primero y luego se desplaza unos 200 mm hacia atrás.

- Después de que la tapa se ha cerrado de nuevo queda finalizado el ciclo de normalización y se puede soltar el mando giratorio.

Ciclo de normalización para el motor de la persiana solar

El encendido debe estar conectado.

M60-10000

- Pulsar la tecla para "cerrar" la persiana solar -3- y mantenerla en esta posición. Sostener en esa posición durante todo el ciclo de normalización (unos 20 seg.).

- Con motivo del ciclo de normalización, la persiana solar cierra primero y luego se desplaza unos 200 mm hacia atrás.

- Una vez que la persiana solar se ha cerrado de nuevo por completo queda finalizado el ciclo de normalización y se puede soltar el mando.

M60-10000
