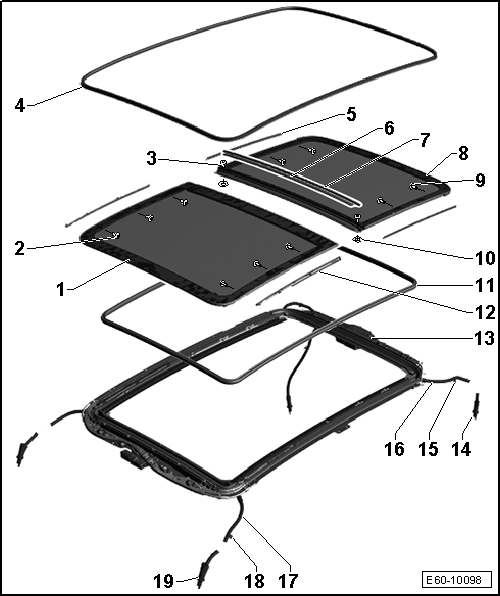

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Techo corredizo panorámico
![Cuadro de montaje - Techo corredizo panorámico](images/books/632/13/E60-10098.png)
1 - Tapa de cristal delantera
- Desmontar y montar
- Ajustar
2 - Tornillos
- Para la tapa de cristal delantera
- 6 unidades
- 5 Nm
3 - Tornillos
- para la tapa de cristal trasera
- 2 unidades
- 5 Nm
4 - Junta exterior
5 - Junta lateral exterior
6 - Junta interior
7 - Junta exterior
8 - Tapa de cristal trasera
- Desmontar y montar
- Ajustar
9 - Tornillos
- para la tapa de cristal trasera
- 4 unidades
- 5 Nm
10 - Distanciador
11 - Junta interior
12 - Moldura
- Cubre los tornillos de la tapa de cristal delantera
13 - Marco de montaje
- Cuadro de montaje
- Desmontar y montar
14 - Válvula desagüe
15 - Grapas
16 - Tubo flexible de desagüe posterior
![](images/books/632/13/hinweis.gif)
Aviso
- En caso de sustituir el tubo flexible de desagüe se tronza el
recambio en la boquilla de desagüe no utilizada.
- Las posiciones de los adhesivos y de las láminas de protección se
tomarán de la pieza antigua.
17 - Tubo flexible de desagüe anterior
![](images/books/632/13/hinweis.gif)
Aviso
- En caso de sustituir el tubo flexible de desagüe se tronza el
recambio en la boquilla de desagüe no utilizada.
- Las posiciones de los adhesivos y de las láminas de protección se
tomarán de la pieza antigua.
18 - Grapas
19 - Válvula desagüe

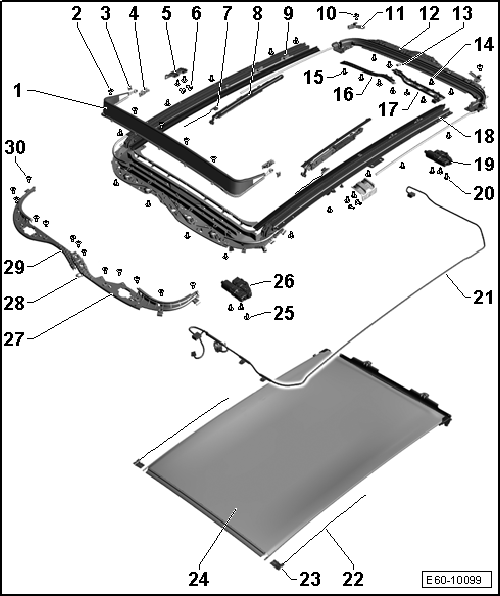

Cuadro de montaje - Corredera y mecanismo
deflector
![Cuadro de montaje - Corredera y mecanismo deflector](images/books/632/13/E60-10099.png)
1 - Derivabrisas
2 - Tornillo
- Para fijar el derivabrisas
- 5 unidades
- 2 Nm
3 - Tapón
4 - Bloque soporte
5 - Soporte
6 - Tornillo
- 4 unidades por lado
- 8 +- 1 Nm
7 - Cable de mando para el mecanismo deflector
8 - Mecanismo deflector
9 - Carril guía con elemento del frontal
- No cambiable por separado
- Forma parte del elemento del frontal
10 - Tornillo
11 - Tapa
- Elemento de la junta interior
12 - Elemento de la trasera
13 - Chapa resorte
14 - Tornillo
15 - Tornillo
16 - Cubierta del cable de mando
17 - Cubierta del cable de mando
18 - Tornillo
19 - Motor para persiana solar
- Desmontar y montar
- Inicialización
20 - Tornillo
- Para fijar el motor del techo corredizo
- 3 unidades
- 5 Nm
21 - Mazo de cables
22 - Cable de mando para la persiana solar
23 - Deslizadera
24 - Persiana solar
25 - Tornillo
- Para fijar el motor del techo corredizo
- 3 unidades
- 5 Nm
26 - Motor del techo corredizo
- Desmontar y montar
- Inicialización
27 - Cubierta del cable de mando
28 - Chapa resorte
29 - Cubierta del cable de mando
30 - Tornillo
