Seat Leon (2013-2020) Manual de Taller: Tapa de cristal delantera: desmontar y montar

Desmontar

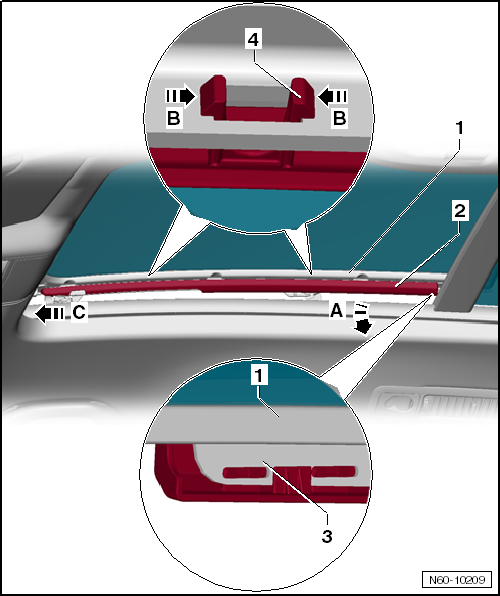

- Abrir la tapa de cristal -1- hasta que se pueda acceder al embellecedor -1-.

- Soltar las pestañas -4- presionando -flecha B- por la parte posterior -3-.

- Desprender el embellecedor -1- hacia abajo -flecha A- por la parte posterior.

- Desplazar el embellecedor hacia delante -flecha C- y retirarlo.

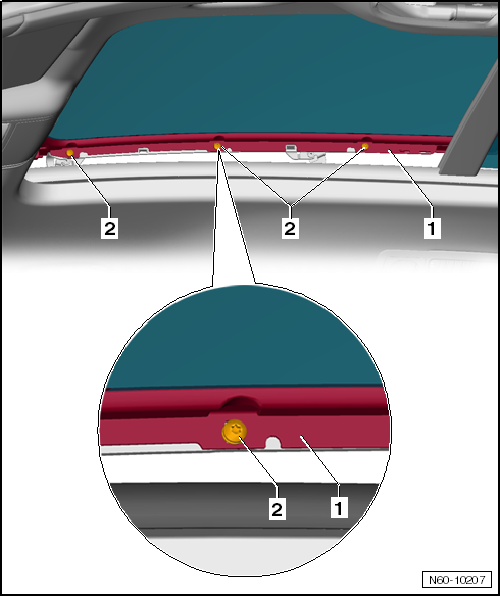

- Desenroscar los tornillos -2- de la tapa de cristal -1-, a izquierda y derecha.

Para desenroscar los tornillos hay que utilizar una herramienta magnética para evitar que los tornillos puedan caer en el interior del mecanismo del techo corredizo panorámico.

- Extraer la tapa de cristal -1- hacia arriba.

  ¡Atención!

No mover el mecanismo deflector cuando esté desmontada la tapa de cristal, de lo contrario podrían producirse daños (rasguños) en el derivabrisas.

Montar

• Utilizar siempre tornillos nuevos para montar la tapa de cristal.
• Para enroscar los tornillos hay que utilizar una herramienta magnética que evite que puedan caer en el interior de la guía del techo corredizo panorámico.

- Colocar la tapa de cristal -1- por arriba y enroscar los tornillos -2-, pero sin apretarlos.

- Ajustar la tapa de cristal delantera.

- Apretar los tornillos -2-, par de apriete: 5 Nm.

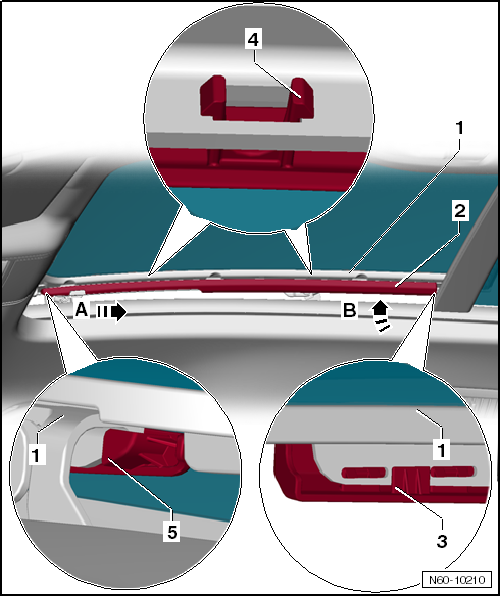

- Enganchar el embellecedor -2- por delante en la tapa de cristal -1--5-.

- Desplazar el embellecedor -2- hacia atrás -flecha A-.

- Encajar el embellecedor en la tapa de cristal -flecha B- y enganchar las pestañas -4- por la parte posterior.

- Una vez concluidos todos los trabajos hay que efectuar un ciclo de normalización para el motor del techo corredizo.

Tapa de cristal trasera: desmontar y montar

Desmontar

Para desenroscar los tornillos hay que utilizar una herramienta magnética que evite que puedan caer en el interior de la guía del techo corredizo panorámico.

- Poner la tapa de cristal delantera en la posición de levantada.

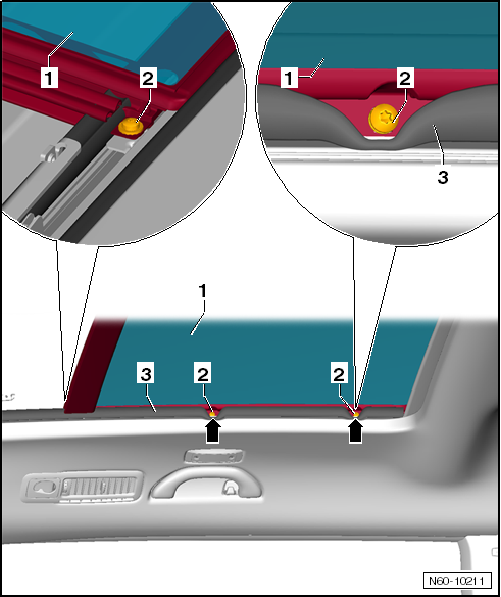

- Desenroscar los tornillos delanteros -2- de la tapa de cristal trasera -1-.

- Fijarse en el número de distanciadores y sacarlos de debajo de la superficie por donde se atornilla.

- Tirar levemente de la junta interior -3- hacia dentro por los sitios -flechas- y desenroscar los tornillos -2-.

- Extraer la tapa de cristal trasera -1- hacia arriba.

Montar

• Al desmontar y montar la tapa de cristal hay que utilizar siempre tornillos nuevos.
• Para enroscar los tornillos hay que utilizar una herramienta magnética que evite que puedan caer en el interior de la guía del techo corredizo panorámico.

El montaje se realiza, de forma análoga, en el sentido inverso al de las operaciones descritas.

- Colocar la tapa de cristal -1- por arriba.

- Posicionar los distanciadores y apretar el tornillo -2- por arriba, par de apriete: 5 Nm.

- Tirar levemente de la junta interior -3- hacia dentro por los sitios -flechas- y enroscar los tornillos -2-, pero sin apretarlos.

- Ajustar la tapa de cristal trasera.

- Después de ajustar la tapa de cristal trasera hay que apretar los tornillos, 5 Nm.

- Una vez concluidos todos los trabajos hay que efectuar un ciclo de normalización para el motor del techo corredizo.

Tapas de cristal: ajustar

Comprobar el ajuste de la altura

• Básicamente, la tapa de cristal delantera -1- únicamente se puede ajustar por el borde anterior, y la tapa de cristal trasera -2- sólo por el borde posterior.
• Para conseguir el mejor efecto óptico hay que procurar que el ajuste se realice lo más uniforme posible a ambos lados (simétrico).

Comprobar el ajuste de la altura

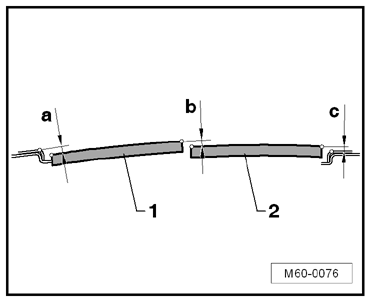

- Comprobar con un calibre de profundidades el ajuste de la tapa de cristal delantera -1- y de la tapa de cristal trasera -2-.

• Cota -a-: 0,5 ^{+ 0,8}_{- 0,5} mm
• Cota -b-: 0,8 +- 0,7 mm
• Cota -c-: 1,7 +- 0,7 mm

Si los valores medidos difieren de los teóricos se tiene que ajustar la tapa de cristal correspondiente.

• Ajustar la tapa de cristal delantera
• Ajustar la tapa de cristal trasera

Ajustar la tapa de cristal delantera

La altura de la tapa de cristal se deberá ajustar después de cerrar la tapa desde la posición para techo corredizo.

- Desmontar los embellecedores.

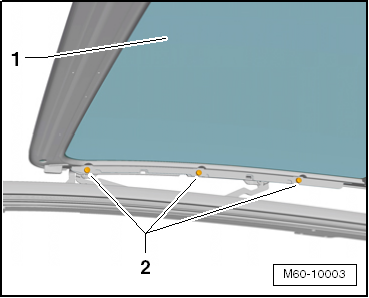

- Sólo se tienen que soltar los dos tornillos delanteros -2- de ambos lados.

- Cerrar la tapa de cristal.

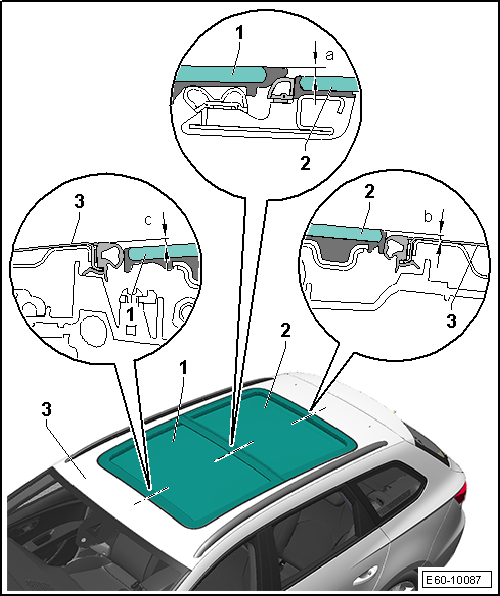

- Ajustar la tapa de cristal -1- de acuerdo con la figura.

• Cota -a-: 1,7 +- 0,7 mm
• Cota -b-: 0,5 ^{+ 0,8}_{- 0,5} mm

- Apretar los tornillos de ambos lados, 5 Nm.

- Montar el embellecedor.

Ajustar la tapa de cristal trasera

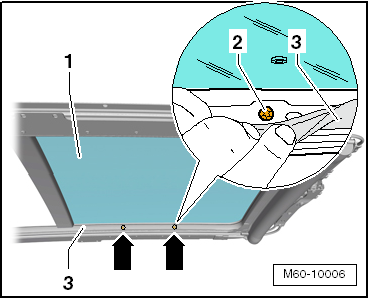

- Tirar levemente de la junta interior -3- hacia dentro por los sitios indicados -flechas- y soltar los tornillos -2-.

- Ajustar la tapa de cristal trasera -2- de acuerdo con la figura.

• Cota -c-: 0,8 +- 0,7 mm

- Apretar los tornillos de ambos lados, 5 Nm.
