Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible

Seat Leon (2013-2020) Manual de Taller | Motopropulsor | Alimentación de combustible - motores diésel | Alimentación de combustible, gas, accionamiento | Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible

Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible, tracción delantera

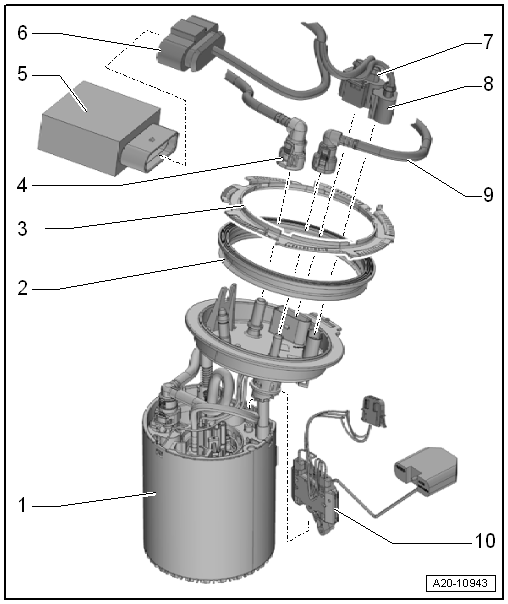

Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible

1 - Unidad de alimentación de combustible

  • Con la bomba de combustible para preelevación -G6-
  • Comprobar la bomba de combustible para preelevación -G6-
  • Desmontar y montar
  • Después de montar, repostar un mínimo de 5 litros de combustible

2 - Retén

  • Sustituir
  • Montar en seco

3 - Anilla de cierre

  • Soltar y apretar con la llave -T10202-
  • 110 Nm

4 - Tubería de alimentación de combustible

  • Va al filtro de combustible
  • Enclipsado en el depósito de combustible
  • Para sacarlo hay que oprimir la tecla de desbloqueo prevista en el elemento de empalme
  • Al bloquear los acoplamientos rápidos debe oírse cómo encajan
  • Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.
  • Abrir los acoplamientos rápidos
  • Esquema de conexiones
  • Observar las indicaciones relativas a los tubos flexibles de combustible en el vano motor

5 - Unidad de control para bomba de combustible -J538-

  • Comprobar
  • Desmontar y montar

6 - Conector eléctrico

  • Para unidad de control para bomba de combustible -J538-
  • Asegurarse de que encastra de forma segura y, a continuación, tirar para comprobar que el conector esté correctamente encastrado

7 - Conector eléctrico

  • Para bomba de combustible para preelevación) -G6-
  • Asegurarse de que encastra de forma segura y, a continuación, tirar para comprobar que el conector esté correctamente encastrado

8 - Conector eléctrico

  • Para sensor del indicador del nivel de combustible -G-
  • Asegurarse de que encastra de forma segura y, a continuación, tirar para comprobar que el conector esté correctamente encastrado

9 - Tubo de retorno de combustible

  • Viene del motor
  • Enclipsado en el depósito de combustible
  • Para sacarlo hay que oprimir la tecla de desbloqueo prevista en el elemento de empalme
  • Al bloquear los acoplamientos rápidos debe oírse cómo encajan
  • Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.
  • Abrir los acoplamientos rápidos
  • Esquema de conexiones
  • Observar las indicaciones relativas a los tubos flexibles de combustible en el vano motor

10 - Sensor para indicador de nivel de combustible -G-

  • Comprobar
  • Desmontar y montar

Posición de montaje de la unidad de alimentación de combustible

  • La flecha -3- del depósito de combustible debe señalar hacia la marca -2- de la brida de cierre -1-.

N20-11004

Tubos de combustible en la unidad de alimentación de combustible

1 - Tubo de alimentación de combustible

2 - Tubo de retorno de combustible

E20-10103

Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible, tracción total

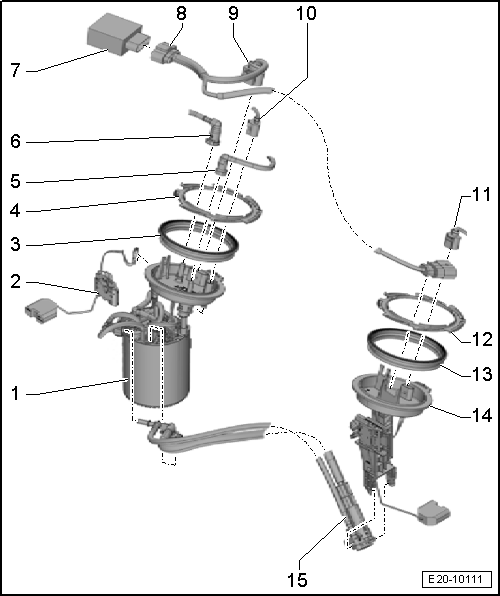

Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible, tracción total

1 - Unidad de alimentación de combustible

  • Con la bomba de combustible para preelevación -G6-
  • Desmontar y montar
  • Comprobar la bomba de combustible para preelevación -G6-
  • Bomba de combustible: comprobar eléctricamente
  • Después del montaje, cargar al menos 5 litros de combustible
  • Posición de montaje
  • Esquema de conexiones

2 - Sensor para indicador de nivel de combustible -G-

  • Comprobar
  • Desmontar y montar

3 - Retén

  • Sustituir si tiene daños
  • Montar en seco

4 - Anillo de cierre

  • Aflojar y apretar con la llave -T10202-
  • 110 Nm +- 5 Nm

5 - Tubo de retorno de combustible

  • Viene del motor
  • No doblar
  • Desacoplar y acoplar
  • Al montar, observar el sentido de la flecha (tubo de alimentación o retorno) en la brida de cierre
  • Enclipsado en el depósito de combustible
  • Esquema de conexiones

6 - Tubería de alimentación de combustible

  • Va al filtro de combustible
  • No doblar
  • Desacoplar y acoplar
  • Al montar, observar el sentido de la flecha (tubo de alimentación o retorno) en la brida de cierre
  • Enclipsada en el depósito de combustible
  • Esquema de conexiones

7 - Unidad de control para bomba de combustible -J538-

  • Comprobar
  • Desmontar y montar

8 - Conector eléctrico

  • Para unidad de control para bomba de combustible -J538-
  • Tener en cuenta la fijación correcta, comprobar el asiento firme tirando de él

9 - Conector eléctrico

  • Para bomba de combustible para preelevación) -G6-
  • Tener en cuenta la fijación correcta, comprobar el asiento firme tirando de él

10 - Conector eléctrico

  • Para sensor del indicador del nivel de combustible -G-
  • Tener en cuenta la fijación correcta, comprobar el asiento firme tirando de él

11 - Conector eléctrico

  • Para transmisor 2 de nivel de combustible -G169-
  • Tener en cuenta la fijación correcta, comprobar el asiento firme tirando de él

12 - Anillo de cierre

  • Aflojar y apretar con la llave -T10202-
  • 110 Nm +- 5 Nm

13 - Retén

  • Sustituir si tiene daños
  • Montar en seco

14 - Sensor 2 de nivel de combustible -G169-

  • Comprobar
  • Desmontar y montar

15 - Bomba de succión

  • Comprobar
  • Desmontar y montar

Posición de montaje de la unidad de alimentación de combustible

  • La flecha -3- del depósito de combustible debe señalar hacia la marca -2- de la brida de cierre -1-.

N20-11004

Tubos de combustible en la unidad de alimentación de combustible

1 - Tubería de alimentación de combustible

2 - Tubo de retorno de combustible

E20-10103
