Seat Leon (2013-2020) Manual de Taller: Tubos del líquido refrigerante en el intercambiador de calor: desmontar y montar

Tubos de líquido refrigerante en el intercambiador de calor: desmontar y montar, marca Valeo

  Aviso

Las unidades climáticas están disponibles en distintas versiones de diferentes fabricantes. Los componentes de las diferentes unidades climáticas son parecidos pero no iguales (características distintivas), por lo que no es admisible el montaje mixto de componentes de fabricantes distintos.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la unidad climática.

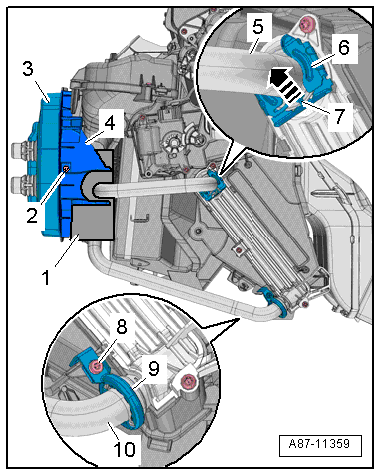

- Desprender el manguito de estanqueidad -3- para el panel frontal de la caja de aguas.

- Desmontar el tornillo -2-.

- Sacar el soporte -4- para los tubos de líquido refrigerante hacia la izquierda.

- Quitar el material espumoso -1-.

- Levantar el fiador -7- y desprender la presilla de seguridad -6-, desempalmar la tubería de líquido refrigerante (arriba) -5- del intercambiador de calor.

- Desenroscar el tornillo -8-.

- Quitar la abrazadera de tornillo -9-, desempalmar la tubería de líquido refrigerante (abajo) -10- del intercambiador de calor.

- Quitar los tubos de líquido refrigerante.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

- Comprobar que no esté dañado ni sucio el empalme -3- del intercambiador de calor y el empalme -2- de los tubos de líquido refrigerante.

- Limpiar y alisar la superficie de estanqueidad para la junta toroidal.

- Humedecer la nueva junta toroidal -4- con líquido refrigerante (o engrasar con un poco de grasa de silicona) y colocar en el tubo de líquido refrigerante -1-.

- Introducir los tubos de líquido refrigerante hasta el tope en el intercambiador de calor.

   ¡Atención!

Fugas en el intercambiador de calor.

Si las juntas toroidales están aplastadas o ladeadas, o bien si los tubos de líquido refrigerante no se han encajado por completo, se producirán fugas.

- Colocar una abrazadera de tornillo nueva -2- en la unión tubo de líquido refrigerante/intercambiador de calor.

En caso de reparación, en vez de la presilla de seguridad -5- se puede montar también una abrazadera de tornillo; ignorar la -flecha-.

- Apretar el tornillo -3- al par correspondiente.

- Comprobar que las abrazaderas de tornillo asientan correctamente en los empalmes del intercambiador de calor y de los tubos de líquido refrigerante, no deben tocar con la carcasa de distribución de aire ni con otros componentes.

- Montar la unidad climática.

Tubos de líquido refrigerante en el intercambiador de calor: desmontar y montar, marca Denso

  Aviso

Las unidades climáticas están disponibles en distintas versiones de diferentes fabricantes. Los componentes de las diferentes unidades climáticas son parecidos pero no iguales (características distintivas), por lo que no es admisible el montaje mixto de componentes de fabricantes distintos.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la unidad climática.

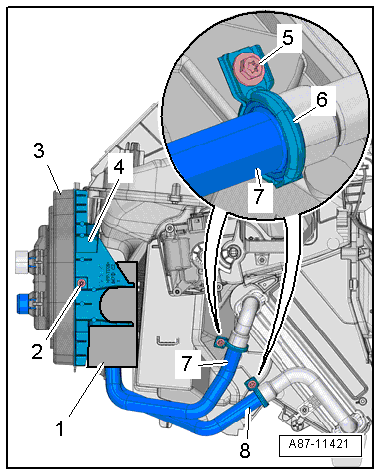

- Desprender el manguito de estanqueidad -3- para el panel frontal de la caja de aguas.

- Desenroscar el tornillo -2-.

- Sacar el soporte -4- para los tubos de líquido refrigerante hacia la izquierda.

- Quitar el material espumoso -1-.

- Desenroscar el tornillo -5-, retirar la abrazadera de tornillo -6-.

- Desempalmar los tubos de líquido refrigerante -7, 8- del intercambiador de calor.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

- Comprobar que no esté dañado ni sucio el empalme -3- del intercambiador de calor y el empalme de los tubos de líquido refrigerante -2-.

- Limpiar y alisar la superficie de estanqueidad para la junta toroidal.

- Humedecer la nueva junta toroidal -4- con líquido refrigerante (o engrasar con un poco de grasa de silicona) y colocar en el tubo de líquido refrigerante -1-.

- Introducir los tubos de líquido refrigerante hasta el tope en el intercambiador de calor.

   ¡Atención!

Fugas en el intercambiador de calor.

Si las juntas toroidales están aplastadas o ladeadas, o bien si los tubos de líquido refrigerante no se han encajado por completo, se producirán fugas.

- Colocar abrazaderas de tornillo nuevas -2- en la unión tubo de líquido refrigerante/intercambiador de calor.

- Apretar el tornillo -1- al par correspondiente.

- Comprobar que las abrazaderas de tornillo asientan correctamente en los empalmes del intercambiador de calor y de los tubos de líquido refrigerante, no deben tocar con la carcasa de distribución de aire ni con otros componentes.

- Montar la unidad climática.

Sensor de temperatura del evaporador -G308-: desmontar y montar

  Aviso

Sólo en vehículos con climatizador, en vehículos con calefacción el hueco del equipo calefactor va cerrado.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la guantera.

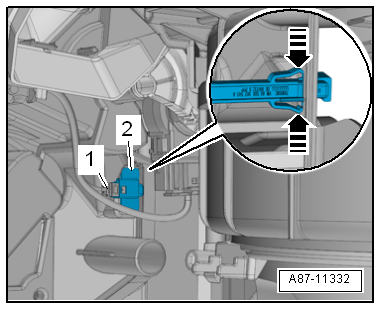

- Desbloquear los encastres de sujeción -flechas- con un destornillador estrecho.

- Sacar el sensor de temperatura del aire del evaporador -G263--pos. 2- de la carcasa.

- Desacoplar el conector eléctrico -1-.

Montar

El montaje se realiza en orden inverso de operaciones.
