Seat Leon (2013-2020) Manual de Taller: Desagüe del agua de condensación: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar lateral inferior del tablero.

   ¡ATENCIÓN!

La unidad de control del airbag podría funcionar incorrectamente si hay corrosión en el conector eléctrico.

Cerrar el conector eléctrico de la unidad de control del airbag para que no le entre humedad.

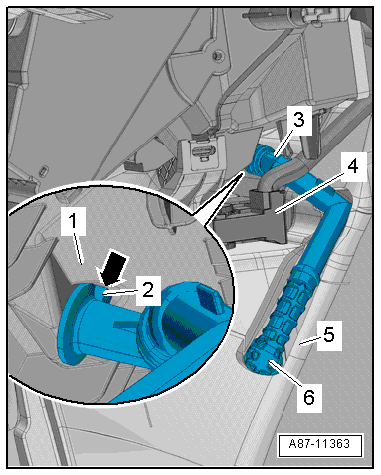

- Cubrir la unidad de control del airbag -4-.

- Apartar el revestimiento del piso con cuidado hacia el lado y cubrir en la zona debajo del tubo flexible para drenaje de agua de condensación con una lámina impermeable a líquidos y con papel absorbente.

- Desempalmar el tubo flexible para drenaje de agua de condensación -3- en la unidad climática -1- y en la carrocería -5-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

- El tubo flexible para drenaje del agua de condensación sólo puede acoplarse en una posición hasta el tope en la unidad climática.

  • El saliente -flecha- del manguito de empalme debe incidir en la guía -2-.

- Colocar el tubo flexible para drenaje de agua de condensación -6- hasta que encastre de forma audible en el hueco de la carrocería.

Equipo de calefacción y climatización, delante

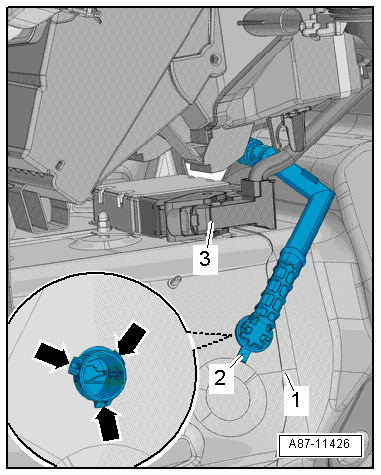

  • El soporte -2- en el tubo flexible para drenaje de agua de condensación debe estar enclavado por completo y con tensión previa en el hueco de la carrocería -1-.
  • El labio de estanqueidad no debe quedar suelto en el hueco de la carrocería.
  • Los encastres de sujeción -flechas- deben estar encastrados por completo.
  • Si la tensión previa es demasiado pequeña, estanqueizar el punto de unión entre carrocería y soporte, p. ej. con masa adhesiva estanqueizante de silicona.
  Aviso
  • Montar el tubo flexible para drenaje de agua de condensación de manera que no quede retorcido ni aplastado.
  • Al montar el revestimiento del piso, prestar especial atención a que éste no comprima el tubo flexible para drenaje de agua de condensación.
  • Si el tubo flexible para drenaje de agua de condensación queda demasiado suelto en el manguito de empalme de la unidad climática, asegurarlo p.ºej con una abrazadera para tubos flexibles para que no se caiga. Abrazadera para tubos flexibles.

Equipo de calefacción y climatización, delante

Desagüe del agua de condensación: comprobar

Verificar

- Desmontar el revestimiento de la consola central, zona reposapiés derecha.

- Levantar la moqueta cuidadosamente en la zona del tubo de descarga del agua de condensación hasta que se vea el tubo flexible de salida del agua de condensación.

- La pestaña -flecha- de los racores tiene que engranar en la guía -2-.

Equipo de calefacción y climatización, delante

- Colocar el tubo flexible para drenaje de agua de condensación -6- hasta que encastre de forma audible en el hueco de la carrocería.

  Aviso
  • El tubo de descarga del agua de condensación -1- tiene que introducirse en la conexión de la unidad climática sin que sea necesario forzarlo.
  • El tubo de descarga del agua de condensación tiene que quedar fijo en la conexión de la descarga de agua en el túnel.
  • El labio de estanqueidad -2- no debe quedar suelto en el hueco de la carrocería.
  • Los encastres de sujeción -flechas- deben estar encastrados por completo.

Pares de apriete:

  • Consola central; Cuadro de montaje: consola central.

Equipo de calefacción y climatización, delante
