Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Conducción y distribución del aire en el habitáculo

Carcasa de distribución de aire, conducciones de aire delanteras

Equipo de calefacción y climatización, delante

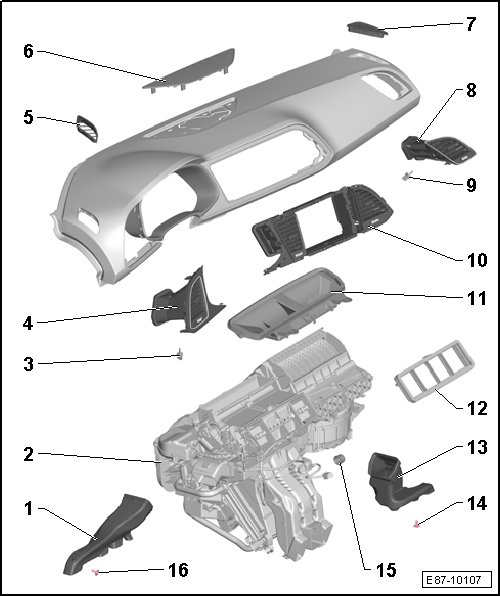

  1. Conducción de aire difusor del vano reposapiés izquierdo - lado conductor
    • Desmontar y montar
  2. Unidad climática
    • Diferentes versiones
    • Desmontar y montar
  3. Transmisor de la temperatura del aire, difusor izquierdo -G150-
    • Para variante de equipamiento con climatizador automático
    • Tapón para el difusor, según variante de equipamiento con calefacción o climatizador manual
    • Desmontar y montar
  4. Difusor izquierdo del tablero de instrumentos
    • Desmontar y montar
  5. Difusor de descongelación izquierdo
    • Desmontar y montar
  6. Embellecedor central
    • Según equipamiento radio o radio/navegación; alojamiento de altavoz y o antena GPS
  7. Difusor de descongelación derecho
    • Desmontar y montar
  8. Difusor derecho del tablero de instrumentos
    • Desmontar y montar
  9. Transmisor de la temperatura del aire, difusor derecho -G151-
    • Para variante de equipamiento con climatizador automático
    • Tapón para el difusor según variante de equipamiento con calefacción o climatizador manual
    • Desmontar y montar
  10. Difusor central del tablero de instrumentos
    • Desmontar y montar
  11. Conducción de aire
    • Hacia los difusores de descongelación
    • Desmontar y montar
  12. Conducción de aire hacia el difusor central del tablero de instrumentos
    • Desmontar y montar
  13. Conducción de aire difusor del vano reposapiés derecho - lado del acompañante
    • Desmontar y montar
  14. Tornillo
    • 1,5 Nm
  15. Tapón
    • Para variante de equipamiento con calefacción o climatizador manual
    • Si el tapón de cierre está suelto o no está, se producirán ruidos provocados por la corriente
  Aviso

Refrigeración de la guantera:

  • Dependiendo de la versión, el empalme también puede estar cerrado directamente en la unidad climática.
  1. Tornillo
    • 1,5 Nm

Tapón para refrigeración de la guantera

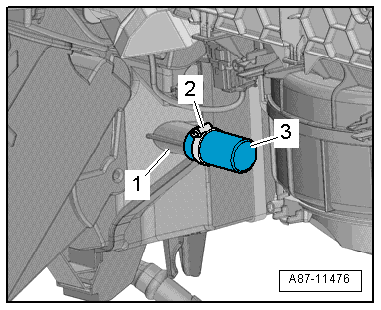

- Si el tapón -3- está suelto, hay que asegurarlo con una abrazadera para tubos flexibles -2- en la unidad climática -1-. Abrazaderas para tubos flexibles.

Equipo de calefacción y climatización, delante

Carcasa de distribución de aire, conducciones de aire traseras

Equipo de calefacción y climatización, delante

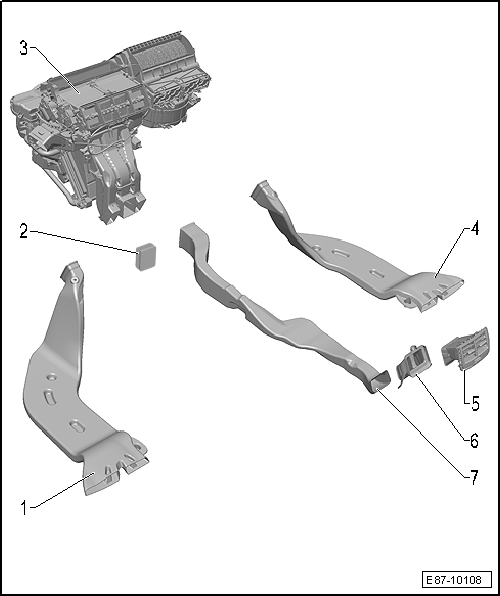

  1. Conducción de aire del difusor del vano reposapiés trasero izquierdo
    • Desmontar y montar
    • Si el soporte del ramal de cables está dañado o suelto, se pueden producir ruidos
  2. Tapones de cierre
    • Para variante de equipamiento sin canal de conducción de aire trasero
  Aviso

Dependiendo de la versión, el empalme también puede estar cerrado directamente en la unidad climática.

  1. Unidad climática
    • Diferentes versiones
    • Desmontar y montar
  2. Conducción de aire del difusor del vano reposapiés trasero derecho
    • Desmontar y montar
    • Si el soporte del ramal de cables está dañado o suelto, se pueden producir ruidos
  3. Canal de conducción de aire trasero
    • Desmontar y montar
  4. Conducción de aire para los difusores traseros
    • Desmontar y montar
  5. Difusor de la consola central trasera
    • Desmontar y montar

Conducción de aire del difusor de la función de descongelación: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desembornar la batería.

- Desmontar el tablero de instrumentos.

- Quitar la conducción de aire -2- hacia arriba.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

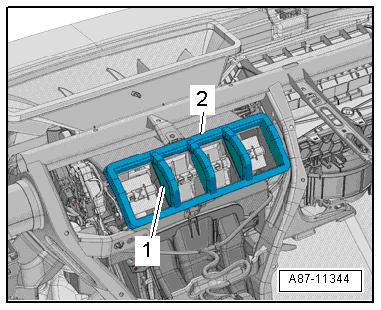

- Sustituir las juntas de material espumoso -1- que estén dañadas o defectuosas.

  Aviso
  • La junta de material espumoso de la conducción de aire no debe presionarse al colocar el tablero de instrumentos, ya que de lo contrario la conducción de aire resulta irregular o insuficiente hacia el parabrisas.
  • Después del montaje del tablero de instrumentos, probar la dirección de proyección de aire y la distribución de la corriente de aire procedente del difusor de descongelación hacia el parabrisas.

Equipo de calefacción y climatización, delante

Conducción de aire del difusor central del tablero de instrumentos: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desembornar la batería.

- Desmontar el tablero de instrumentos.

- Quitar la conducción de aire para el difusor de aire central del tablero de instrumentos -1-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

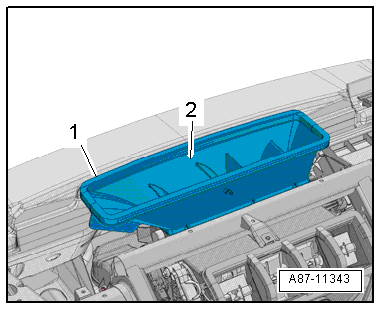

- Sustituir las juntas de material espumoso -2- que estén dañadas o defectuosas.

  Aviso
  • La junta de material espumoso de la conducción de aire no debe presionarse al colocar el tablero de instrumentos, ya que de lo contrario la conducción de aire resulta irregular o insuficiente hacia los difusores en el tablero de instrumentos.
  • Después del montaje del tablero de instrumentos hay que comprobar la dirección de proyección de aire y la distribución de la corriente de aire procedente de los difusores en el tablero de instrumentos.

- Prestar atención a que las guías de la conducción de aire asienten correctamente en los alojamientos.

Equipo de calefacción y climatización, delante

    LEER SIGUIENTE:

     Difusor de la zona reposapiés del lado del conductor: desmontar y montar

    Desmontar - Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto. - Desembornar la batería. - Desmontar el airbag para las rodillas lado conductor.

     Desaireación forzada del habitáculo: comprobar

    Comprobar la ranura de aireación en el maletero: - Comprobar las conducciones de aire derecha e izquierda mediante de las aberturas de desaireación -flecha- del guarnecido lateral del maletero -1
