Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desembornar la batería.
- Desmontar el airbag para las rodillas lado conductor.

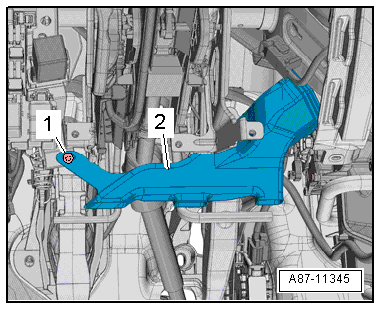

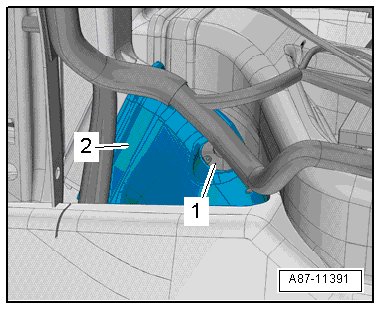

- Desenroscar el tornillo -1-, retirar el difusor del espacio reposapiés -2- lado conductor.
Montar
El montaje se realiza en orden inverso de operaciones.
Difusor de la zona reposapiés del lado del acompañante: desmontar y montar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desenroscar el tornillo -3-.
- Desbloquear la orejeta de seguridad -flecha-, desprender el difusor -2- de la carcasa de distribución de aire -1-, retirar el difusor -2-.
Montar
El montaje se realiza en orden inverso de operaciones.
Difusor de la zona reposapiés trasera: desmontar y montar
Aviso
A modo representativo se muestra el lado izquierdo.
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar la moldura de estribera.
- Desmontar el asiento delantero.
- Desmontar la consola central.
- Desmontar reposapiés.
- Levantar el revestimiento e insonorizante del piso por la zona de la estribera.
- Desapalancar el clip -3- con la instalación eléctrica.
- Desapalancar el clip -4-.

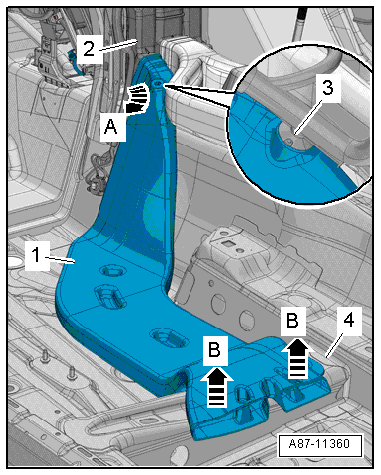

- Levantar el difusor del espacio reposapiés trasero -1--flechas B-, desprenderlo de la unidad climática -2--flecha A- y sacarlo hacia el lado.
Montar
El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:
- Comprobar que no esté dañado el clip -1- antes de encajarlo en el difusor del espacio reposapiés -2-.
AvisoSi el clip está suelto o la junta está dañada, se pueden producir ruidos provocados por la corriente.
Difusor de la consola central trasera: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar conjunto tapa y difusor -1-.

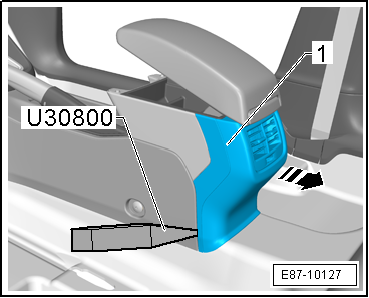

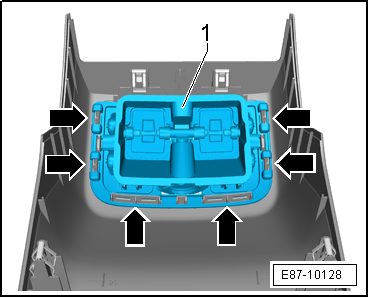

Presionar los anclajes de sujeción -flechas-, sacar el difusor -1-.
Montar
El montaje se realiza en orden inverso de operaciones.
Conductos canalizadores de aire: desmontar y montar
Conducción de aire para difusor trasero: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar conjunto tapa y difusor.

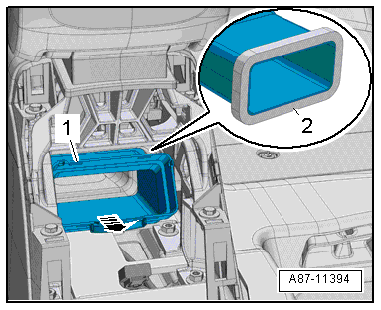

- Retirar la conducción de aire -1- hacia atrás.
Montar
El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:
- Sustituir la junta de material espumoso -2- que esté dañada o defectuosa en la conducción de aire.
Canal de conducción de aire, difusor de la consola central trasera: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desembornar la batería.
- Desmontar la consola central.

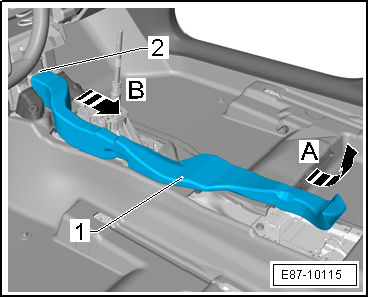

- Pivotar el canal de conducción de aire trasero -1- hacia arriba -flecha A-, desprenderlo del encastre en la carcasa de distribución de aire -2--flecha B- y retirarlo.
Montar
El montaje se realiza en orden inverso de operaciones.
Aspiración de aire exterior: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desembornar la batería.
- Desmontar la unidad climática.
- Desmontar el filtro de polvo y polen.
- Separar el conector eléctrico -4- y liberar el ramal de cables.
- Desenroscar los tornillos -2-.
- Desbloquear las orejetas de sujeción -1--flecha A-.

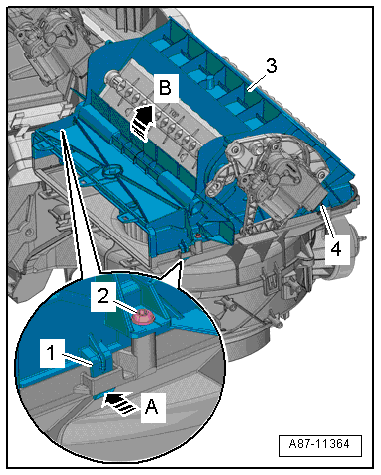

- Pivotar el canalizador de aspiración de aire -3- hacia arriba -flecha B- y desengancharlo.
Montar
El montaje se realiza en orden inverso de operaciones.
Cubierta de la entrada de aire exterior: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar la cubierta de la caja de aguas.
- Desenroscar los tornillos -flechas-.

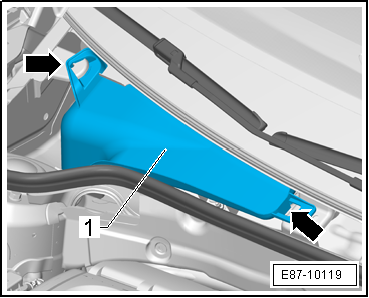

- Desencajar la canaleta -1- del lado derecho.
AvisoMontar
El montaje se realiza en orden inverso de operaciones.
Toma de aire del exterior: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar la canaleta vierteaguas.
- Si va montado: separar el conector eléctrico en el sensor para calidad del aire -G238-.
- Desenroscar las tuercas -flechas-.

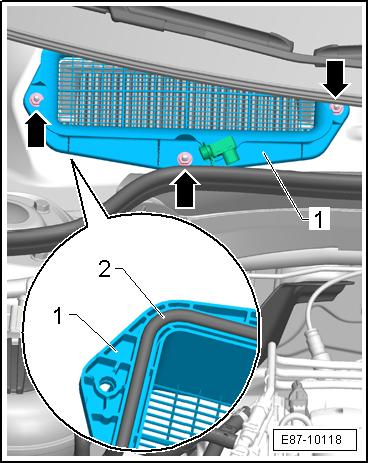

- Sacar la toma de aspiración de aire exterior -1- de la caja de aguas.
Montar
El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:
Secuencia de montaje:
- Alinear la rejilla del difusor de aire sobre el collar de chapa.
- Sostener la rejilla de ventilación y atornillar las tuercas exteriores del vehículo hasta el centro, perno de soldar.
- Atornillar la tuerca del lado opuesto.
- Atornillar la tuerca exterior del vehículo.
- Atornillar la tuerca del centro.
AvisoPares de apriete:
