Seat Leon (2013-2020) Manual de Taller: Conjunto tapa de acceso al depósito

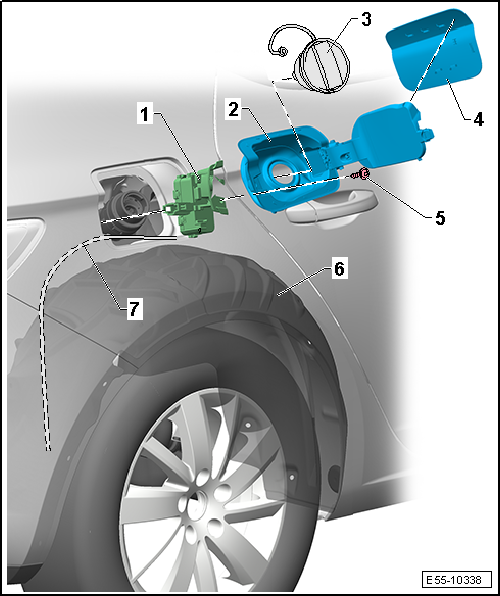

Cuadro de montaje - Conjunto tapa de acceso al depósito

1 - Motor para bloqueo de la tapa del depósito -V155-

2 - Unidad de la tapa del depósito de combustible

3 - Tapa del depósito de combustible

• Con tirante de seguridad antiperdida

4 - Embellecedor

• Fijado por grapas de retención a la tapa de la unidad

5 - Tornillo

• 1 unidad
• 1,5 +- 0,2 Nm

6 - Pasarruedas posterior

7 - Tubo de desagüe

Conjunto tapa de acceso al depósito: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

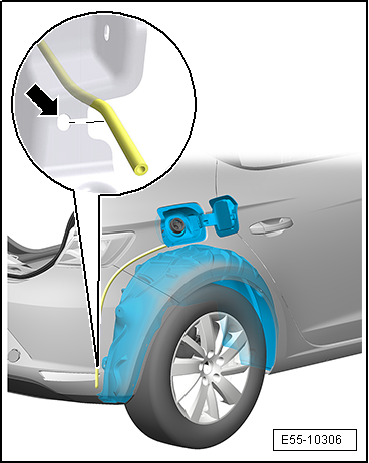

- Liberar el tubo de desagüe de su fijación al pasarruedas -flecha-.

- Abrir la tapa del depósito de combustible y desenroscar el tapón del depósito.

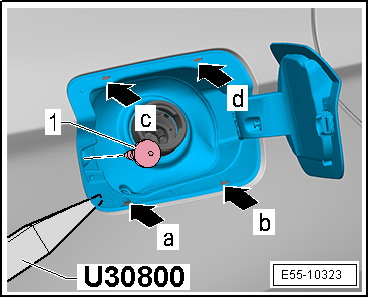

- Extraer el tornillo -1-.

- Introducir la palanca -U 30800- entre la unidad de la tapa del depósito de combustible y el panel lateral, en una zona próxima a la -flecha a-.

  ¡Atención!

Riesgo de daño a las piezas.

- Con la ayuda de un destornillador plano, ejercer presión sobre la zona blanda indicada por la -flecha a- y liberar la grapa existente.

- Repetir las operaciones anteriores para el resto de las grapas (indicadas por las flechas -b-, -c- y -d-.

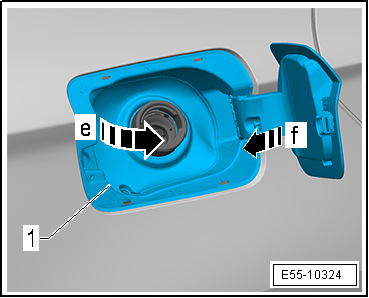

- Extraer la unidad -1- del panel lateral posterior, tirando en primer lugar hacia el exterior -flecha e- y después hacia la izquierda -flecha f-.

Montar

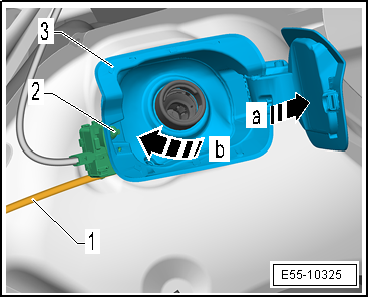

- Introducir el tubo de descarga -1- a través del orificio del panel lateral y, sin llegar a fijarlo, guiarlo sobre el pasarruedas posterior.

- Encastrar el orificio de la unidad -3- en la boca de llenado del depósito.

- Encastrar la unidad -3- en el panel lateral posterior, introduciendo primero el lado de la bisagra -flecha a-.

- Introducir luego la unidad -3- en el sentido de la -flecha b-, teniendo precaución de no dañar el motor para bloqueo de la tapa del depósito -V155--2-.

- Enroscar el tapón del depósito y cerrar la tapa del depósito de combustible.

- Encastrar el tubo de desagüe en su fijación del pasarruedas -flecha-.

Pares de apriete

• "Cuadro de montaje - Conjunto tapa de acceso al depósito"

Tapa del depósito: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

- Abrir la tapa del depósito de combustible.

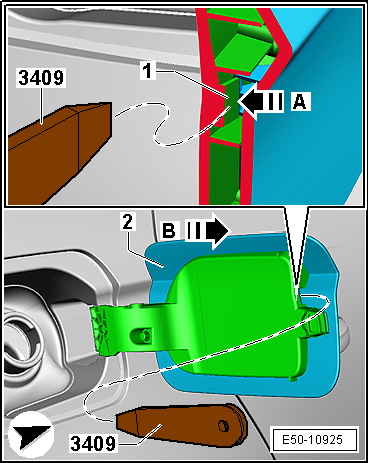

- Introducir la palanca -3409- en el hueco y presionar la pestaña -1- en el sentido de la -flecha A- y al mismo tiempo deslizar la tapa del deposito en el sentido de la -flecha B-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Actuador: desmontar y montar

Desmontar

- Desmontar la unidad de la tapa del depósito de combustible

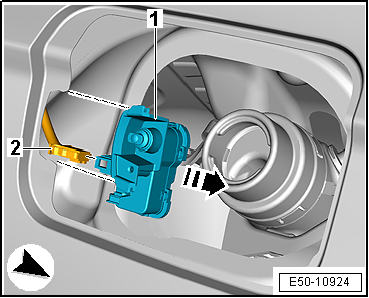

- Desplazar lateralmente -flecha- el motor para bloqueo de la tapa del depósito -V155- para desencajarlo de la carrocería.

- Desacoplar el conector eléctrico -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.
