Seat Leon (2013-2020) Manual de Taller: Tapizado y acolchado del apoyacabezas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuña de desmontaje -3409-

Desmontar

- Desmontar el apoyacabezas.

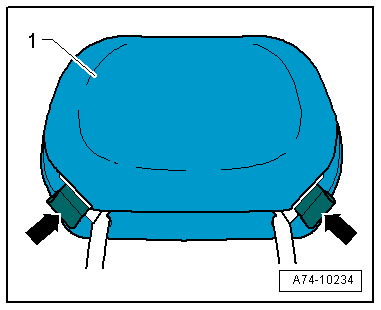

- Abrir los cierres laterales -flechas- del tapizado -1-.

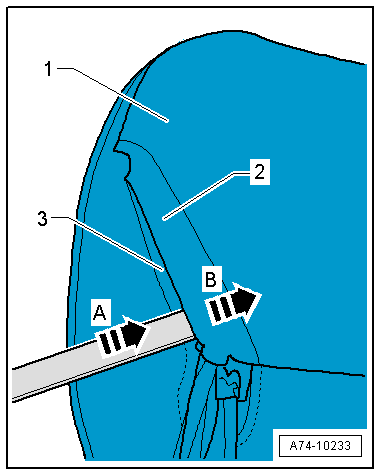

- Para ello, insertar la cuña de desmontaje -3409- o un destornillador de punta plana en la -dirección de la flecha A- entre el cierre del tapizado -1-.

- Tensar el perfil en U inferior -3- en la -dirección de la flecha B-.

- Extraer la parte superior del tapizado con el perfil plano -2- de su alojamiento en el perfil en U.

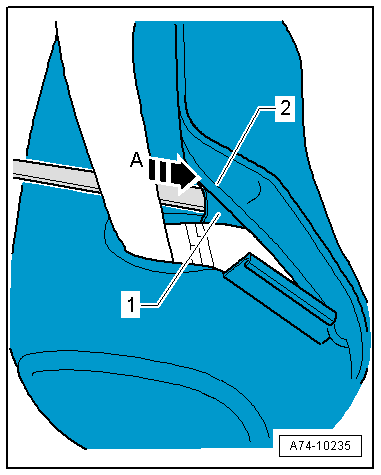

- Abrir el cierre principal; para ello, insertar la cuña de desmontaje -3409- o un destornillador de punta plana entre el cierre del tapizado.

- Tensar el perfil en U inferior -1- en la -dirección de la flecha A-.

- Extraer la parte superior del tapizado con el perfil plano -2- de su alojamiento en el perfil en U -1-.

Para sacar el acolchado tiene que estar abierto por completo el tapizado.

- Desprender el tapizado y el acolchado de la pieza portante del apoyacabezas.

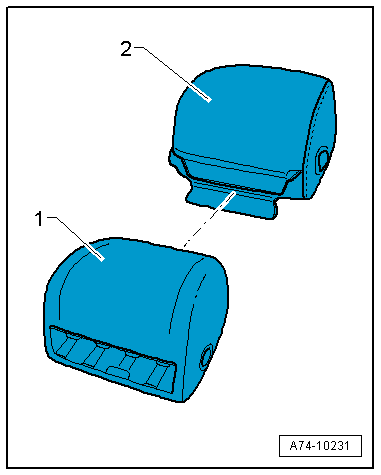

- Sacar el acolchado -1- del tapizado -2-.

Montar

- Introducir el acolchado -1- en forma correcta en el tapizado -2-.

- Introducir el soporte del apoyacabezas en el acolchado con tapizado.

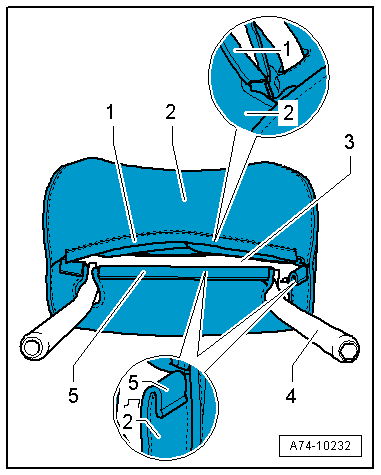

- Cerrar el cierre principal; para ello, voltear el perfil plano superior -1- del tapizado -2-.

- Colocar el borde de tela con el perfil plano en el perfil en U -5-.

- Cerrar los cierres laterales de la misma forma.

- Alinear el tapizado y los perfiles utilizando una aguja o un objeto puntiagudo.

- Procurar que el tapizado esté asentado en el acolchado sin arrugas ni marcas de costura -3-.

El resto del montaje se realiza en el orden inverso de operaciones.

Elemento calefactor de la banqueta -Z6- / -Z8-: desmontar y montar

Secuencia de operaciones

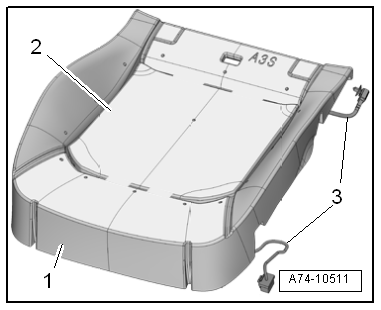

- Separar el tapizado y el acolchado del asiento.

- Separar el cable eléctrico -3- justo al lado del elemento calefactor viejo -2-.

Los elementos calefactores antiguos permanecen en el acolchado -1- y los nuevos elementos calefactores se pegan encima de los antiguos.

- Colocar en su lugar los nuevos elementos calefactores en el acolchado del asiento.

- Extraer las láminas de protección de los elementos calefactores de forma sucesiva, sin dañar los elementos calefactores.

- Pegar los elementos calefactores nuevos sobre los viejos de modo que coincidan completamente y no queden arrugas.

- Colocar los cables de unión hacia los diferentes elementos calefactores en el fondo de las rendijas.

El resto del montaje se realiza en el orden inverso de operaciones.

Elemento calefactor del respaldo -Z7- / -Z9-: desmontar y montar

Desmontar

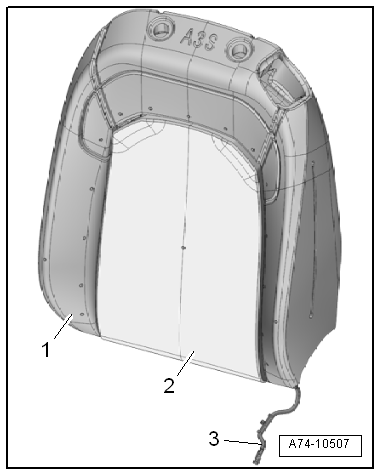

- Separar el tapizado del respaldo y el acolchado del respaldo.

- Cortar el cable eléctrico -3- justo al lado del elemento calefactor viejo -2-.

El elemento calefactor antiguo permanece en el acolchado del respaldo -1- y el nuevo elemento calefactor se pega encima del antiguo.

Montar

- Alinear el nuevo elemento calefactor con el acolchado del respaldo.

- Retirar la lámina de protección del elemento calefactor, sin dañar el elemento.

- Pegar los elementos calefactores nuevos sobre los viejos de modo que coincidan completamente y no queden arrugas.

El resto del montaje se realiza en el orden inverso de operaciones.
