Seat Leon (2013-2020) Manual de Taller: Tapizado y acolchado del respaldo: desmontar y montar

Tapizado y acolchado del respaldo partido: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuña de desmontaje -3409-

W00-11118

  • Cuñas -T10383-

W00-11251

  • Palanca -U30800-

Desmontar

- Desmontar el respaldo posterior.

- Desmontar el apoyacabezas posterior.

- Desmontar el embellecedor para el bloqueo.

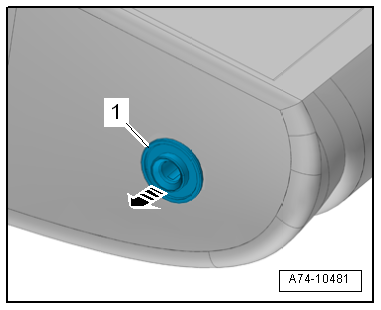

- Desgrapar el manguito de cojinete -1- exterior en el respaldo del asiento posterior con la cuña -T10383/1--flecha-.

- Desmontar el perno-cojinete interior.

A74-10481

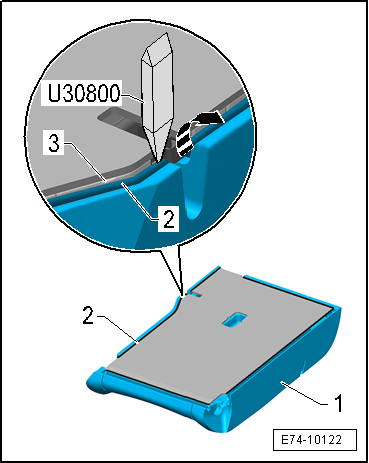

Respaldo posterior 1/3 izquierdo:

- Empezando por el bloqueo, desapalancar del armazón del respaldo -3- la regleta aprisionadora -2- para el tapizado del respaldo con la palanca -U30800- por todo el contorno -flecha-.

- Desmontar las guías de los apoyacabezas posteriores.

- Retirar el tapizado del respaldo -1- con el acolchado del armazón del respaldo.

E74-10122

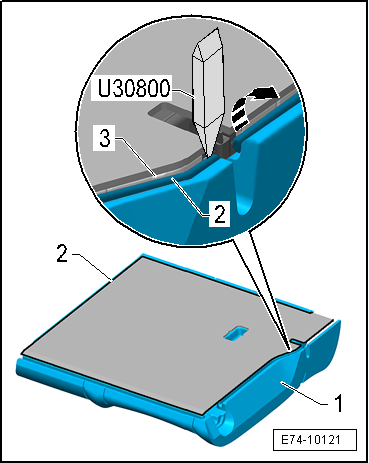

Respaldo posterior 2/3 derecho:

- Desmontar la guía del cinturón posterior central.

- Empezando por el bloqueo, desapalancar del armazón del respaldo -3- la regleta aprisionadora -2- para el tapizado del respaldo con la palanca -U30800- por todo el contorno -flecha-.

- Desmontar las guías de los apoyacabezas posteriores.

E74-10121

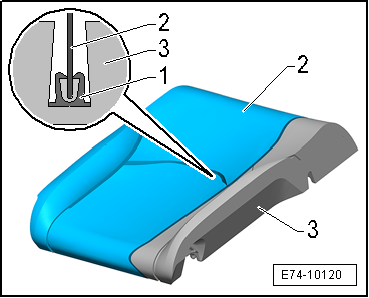

- Retirar el tapizado -2- del respaldo -1- con el acolchado -3- del armazón del respaldo.

E74-10120

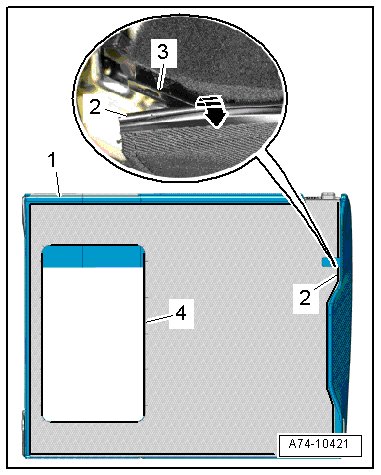

Respaldo posterior 2/3 derecho con sistema de carga variable:

- Desmontar la guía del cinturón trasera central.

- Desmontar la trampilla del sistema de carga variable con reposabrazos central trasero.

- Desmontar el marco cobertor del sistema de carga variable.

- Empezando por el bloqueo, desapalancar del marco del respaldo -3- la regleta aprisionadora -2- para el tapizado con un destornillador por todo el contorno -flecha-.

- Soltar la regleta aprisionadora -4- para el tapizado haciendo palanca con la palanca -U30800- en el contorno del sistema de carga variable.

- Desmontar las guías de los apoyacabezas traseros.

- Retirar el tapizado -1- con acolchado del marco del respaldo.

A74-10421

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

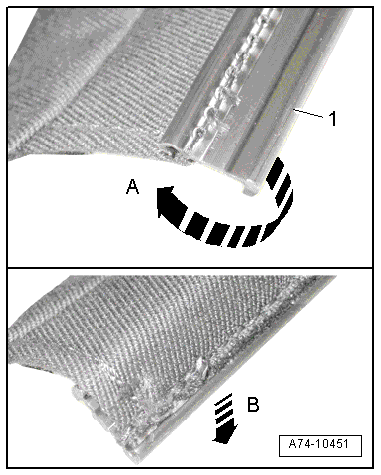

- Volver la regleta de apriete -1- por 180º hacia dentro -flecha A-.

- Enganchar la regleta aprisionadora en la ranura del armazón del respaldo -flecha B-.

Pares de apriete

A74-10451

Tapizado con acolchado del respaldo no partido: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U30800-
  • Cuña de desmontaje -3409-

W00-11118

  • Cuñas -T10383-

Desmontar

- Desmontar el respaldo posterior.

- Desmontar los apoyacabezas posteriores.

- Desmontar el embellecedor para el bloqueo.

- Desmontar la guía del cinturón trasera central.

W00-11251

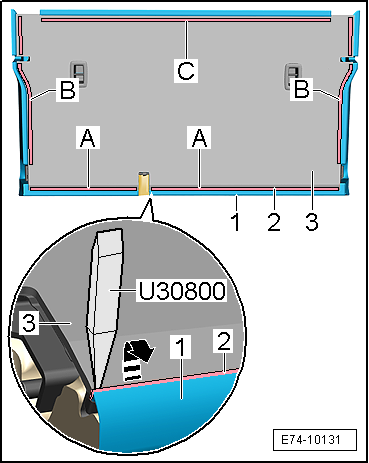

- Empezando por la zona -A-, liberar del armazón del respaldo -3- la regleta aprisionadora -2- para el tapizado -1- del respaldo con la palanca -U30800-. Realizar la misma operación en las zonas -B- y -C-.

E74-10131

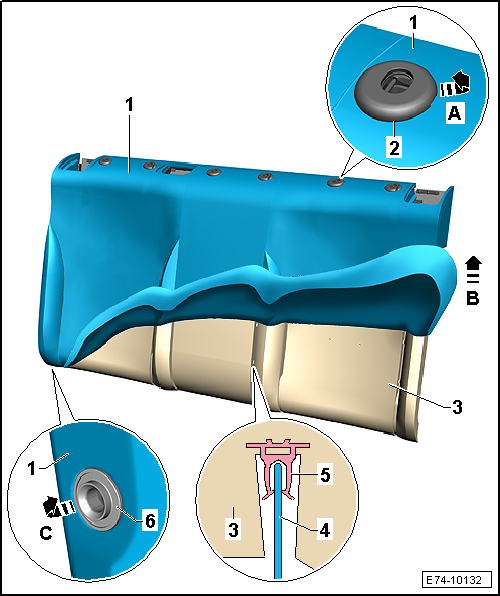

- Liberar el tapizado -1- del cojinete del manguito exterior -6- en la dirección de la -flecha C-.

- Soltar el ribete del tapizado -4- de los clips -5- con la palanca -U30800-.

- Retirar el tapizado -1- en la dirección de la -flecha B-.

- Liberar el tapizado -1- de las guías del apoyacabezas en la dirección de la -flecha A-.

E74-10132

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Volver la regleta de apriete -1- por 180º hacia dentro -flecha A-.

- Enganchar la regleta aprisionadora en la ranura del armazón del respaldo -flecha B-.

A74-10451

Acolchado intermedio: desmontar y montar (respaldo con trampilla para cargas largas)

Desmontar

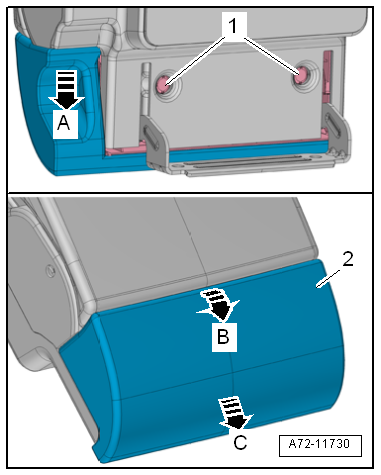

- Abatir la tapa de la trampilla para cargas largas hacia delante.

- Desbloquear las pestañas de encastre -1- con un destornillador y al mismo tiempo presionar el acolchado intermedio -2- hacia abajo, hasta el tope, -flecha A-.

- Levantar el acolchado intermedio un poco hacia arriba -flecha B- y al mismo tiempo desengancharlo de la tapa de la trampilla hacia abajo -flecha C-.

Montar

El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.

A72-11730
