Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Tapizado y acolchado del banco trasero

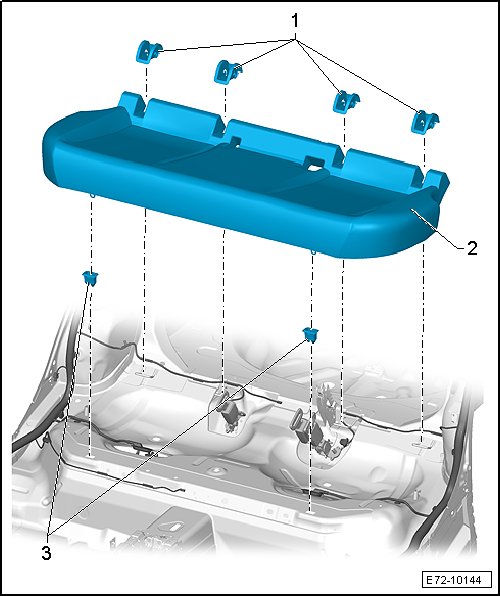

Tapizados y acolchados de los asientos traseros

1 - Guía

  • Para anclaje ISOFIX de asientos para niños
  • 4 unidades
  • Desmontar y montar
  • Debe asentar firmemente en el anclaje

2 - Banqueta del asiento posterior

  • Asignación
  • Desmontar y montar
  Aviso

El tapizado y acolchado de la banqueta del asiento esta formado por un solo conjunto, es una variación de la tecnología de inyección de espuma en frío, en la cual la inyección se realiza dentro de la propia funda de tejido que envuelve la pieza.

3 - Boquillas de alojamiento

  • 2 unidades
  • Para fijar la banqueta posterior
  • Enclavada al suelo del vehículo
  • Sustituir cada vez que se desmonte la banqueta posterior

Cuadro de montaje - Tapizado y acolchado del respaldo del asiento trasero

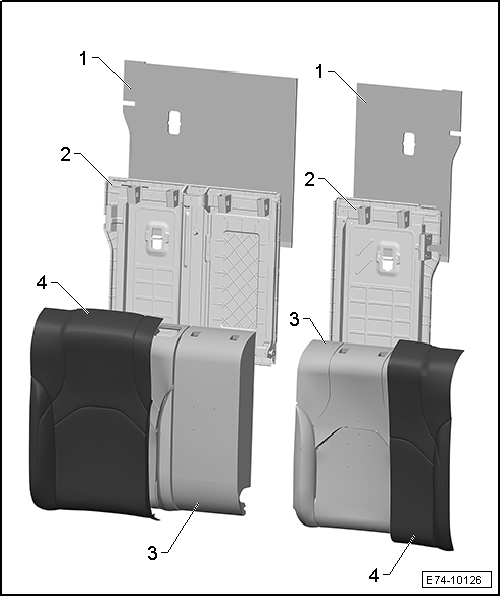

Cuadro de montaje - Tapizado y acolchado del respaldo del asiento trasero - Respaldo del asiento trasero sin sistema de carga variable

Tapizados y acolchados de los asientos traseros

1 - Felpa respaldo

2 - Armazón del respaldo

  • Desmontar y montar

3 - Acolchado del respaldo

  • Tapizado del respaldo con acolchado: desmontar y montar.
  • Asignación.

4 - Tapizado del respaldo

  • Tapizado del respaldo con acolchado: desmontar y montar.
  • Asignación.

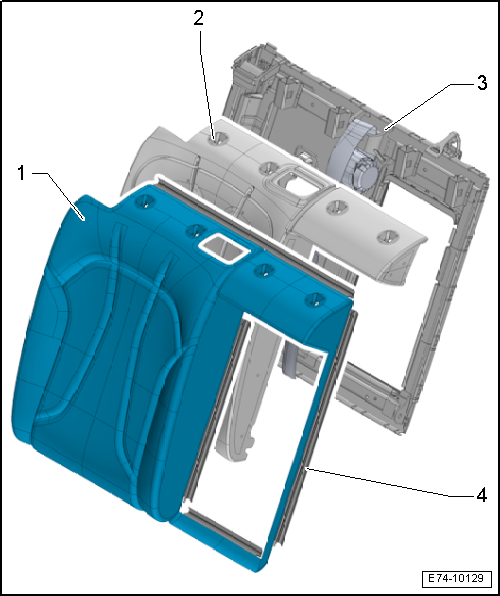

Cuadro de montaje - Tapizado y acolchado del respaldo del asiento trasero - Respaldo del asiento trasero con sistema de carga variable

Tapizados y acolchados de los asientos traseros

1 - Tapizado

Variantes de equipamiento:

  • Tela
  • Cuero
  • Tapizado y acolchado: desmontar y montar
  • Asignación
  • Tras el montaje, comprobar que asienta sin arrugas

2 - Acolchado

  • Tapizado y acolchado: desmontar y montar
  • Tapizado y acolchado: separar
  • Asignación

3 - Marco del respaldo

  • Desmontar y montar

4 - Regleta aprisionadora

  • cosida al tapizado
  • Para enganchar el tapizado en el marco del respaldo

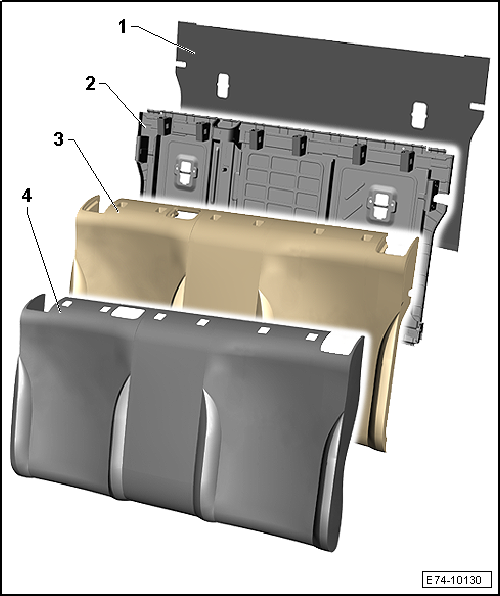

Cuadro de montaje - Tapizado y acolchado del respaldo del asiento trasero - Respaldo del asiento trasero no partido

Tapizados y acolchados de los asientos traseros

1 - Felpa respaldo

2 - Armazón del respaldo

  • Desmontar y montar

3 - Acolchado del respaldo

  • Tapizado del respaldo con acolchado: desmontar y montar.
  • Asignación.

4 - Tapizado del respaldo

  • Tapizado del respaldo con acolchado: desmontar y montar.
  • Asignación.
