Seat Leon (2013-2020) Manual de Taller: Tapizado y acolchado de la bandeja del asiento: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Gancho para el frente anterior -3370-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Variante de equipamiento con portaobjetos: desmontar el portaobjetos.

- Desmontar el soporte del embellecedor lateral del asiento del lado del larguero inferior.

- Desacoplar el conector eléctrico y liberarlo.

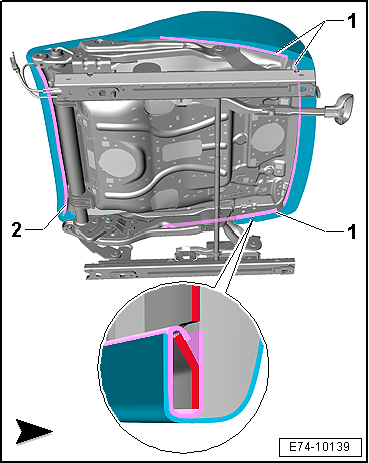

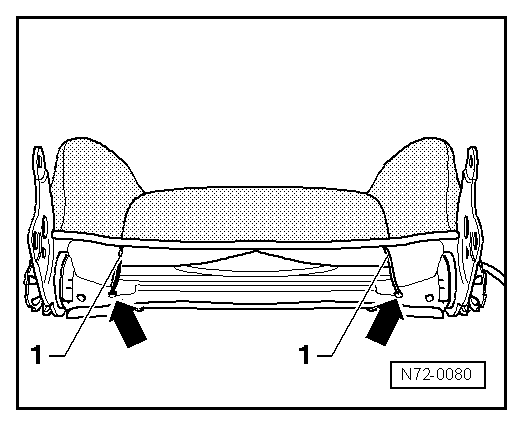

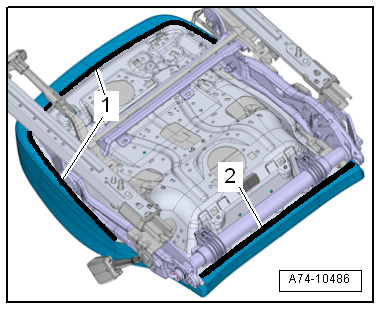

- Desenganchar el burlete -1- del tapizado del asiento por la parte anterior y lateral con el gancho -3370-.

Para más claridad, en la ilustración no se muestra el respaldo del asiento

- Desenganchar el burlete -2- del tapizado de asiento en la parte posterior con el gancho -3370-.

- Retirar el tapizado del asiento con el acolchado de la banqueta del asiento, liberando en caso necesario el ramal de cables para la calefacción del asiento.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Montar el acolchado con cuidado para evitar roturas.
• Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado de la bandeja del asiento Bucket: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Gancho para el frente anterior -3370-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Liberar los ganchos de fijación del tapizado del respaldo del asiento.

- Variante de equipamiento con portaobjetos: desmontar el portaobjetos.

- Desmontar el soporte del embellecedor lateral del asiento del lado del larguero inferior.

- Desacoplar el conector eléctrico y liberarlo.

- Desenganchar el burlete -1- del tapizado del asiento por la parte anterior y lateral con el gancho -3370-.

Para más claridad, en la ilustración no se muestra el respaldo del asiento

- Desenganchar el burlete -2- del tapizado de asiento en la parte posterior con el gancho -3370-.

- Retirar el tapizado del asiento con el acolchado de la banqueta del asiento, liberando en caso necesario el ramal de cables para la calefacción del asiento.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Montar el acolchado con cuidado para evitar roturas.
• Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado del respaldo: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el apoyacabezas.

Solo para vehículos con ayuda de acceso

- Desmontar el embellecedor del desbloqueo del respaldo

Continua para todos los modelos

- Variante de equipamiento con ajuste de apoyo lumbar: desmontar la palanca de ajuste del apoyo lumbar.

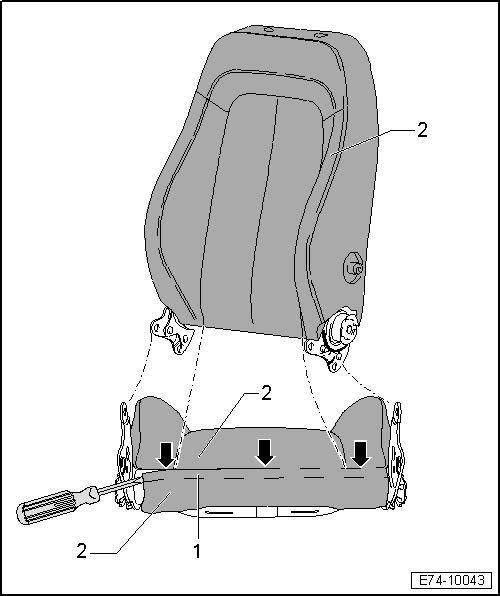

- Desmontar la junta burlete -1- del tapizado -2- con un destornillador en todo el contorno -flechas-.

Para más claridad, en la ilustración no se muestra la bandeja del asiento

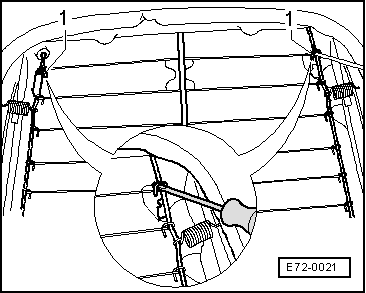

- Desenganchar los alambres tensores -1-, de los orificios, -flechas-.

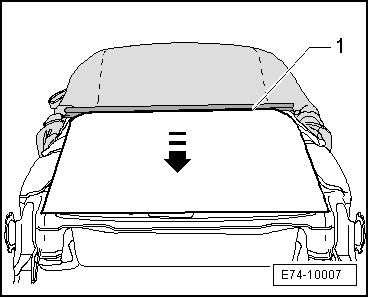

- Liberar la parte inferior del tapizado -1- por debajo del respaldo en la dirección de las -flechas-.

- Tirar hacia arriba el tapizado hasta poder visualizar la moldura de cartón -1- de la parte posterior del respaldo y deslizarla en la dirección que indica la -flecha-.

- Liberar el perfil de presión -1- del armazón del respaldo -2-.

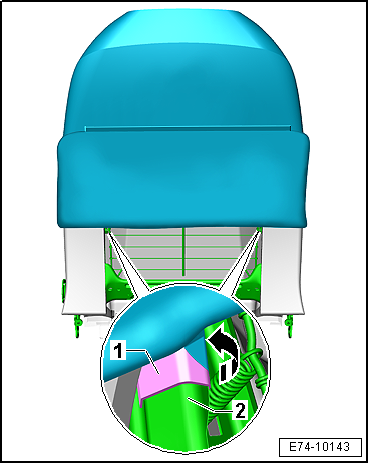

- Tirar hacia arriba el tapizado -1- hasta poder visualizar el alambre -2- en el armazón del respaldo y liberarlo.

- Continuar tirando hacia arriba y con la ayuda de un destornillador desenganchar el alambre del tapizado -1- en la parte posterior superior.

- Desmontar las guías de los apoyacabezas.

- Acabar de destapizar la parte posterior por completo el respaldo tirando hacia arriba.

- Desmontar el acolchado conjuntamente con tapizado del respaldo del asiento; según el equipamiento se debe pasar también el mazo de cables para la calefacción del respaldo.

Retirar el acolchado con cuidado, de ignorarse podría ocasionar roturas en el mismo.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Montar el acolchado con cuidado para evitar roturas.
• Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado del respaldo Bucket: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca extractora -3370-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

- Desmontar el asiento delantero.

- Fijar el asiento delantero sobre el soporte para reparación de asientos -VAS 6136-.

Solo para vehículos con ayuda de acceso

- Desmontar el embellecedor del desbloqueo del respaldo

Continua para todos los vehículos

- Desmontar el protector del respaldo.

- Desmontar el embellecedor lateral del asiento del lado del túnel.

- Desmontar el embellecedor lateral del asiento del lado del larguero inferior.

- Liberar el mazo de cables para el airbag lateral y para la calefacción del respaldo (variante de equipamiento) en la bandeja del asiento.

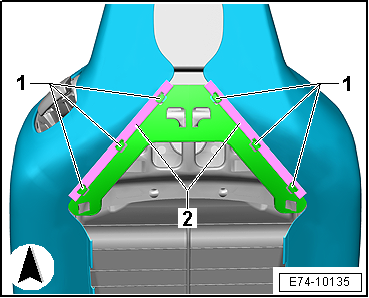

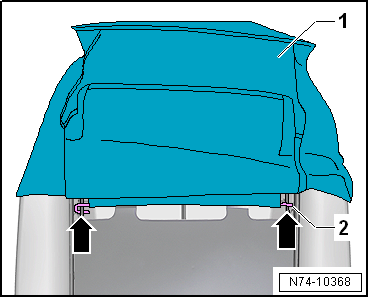

- Liberar el burlete de fijación -2- de los ganchos -1-.

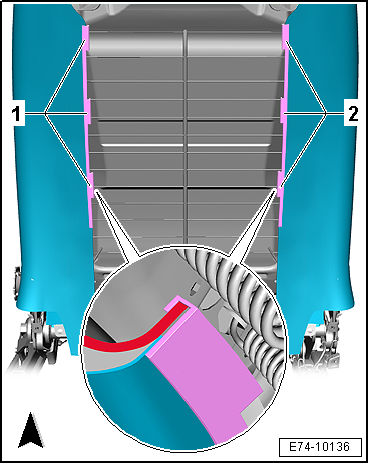

- Soltar los burletes de fijación -1- y -2- del armazón del respaldo con la ayuda de la palanca extractora -3370-.

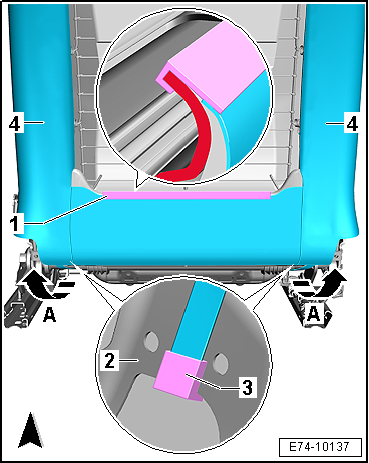

- Soltar los ganchos -3- fijados al armazón de la banqueta del asiento -2- y desplazarlos en la dirección de la -flecha A-.

- Soltar el burlete -1- con la ayuda de la palanca extractora -3370-.

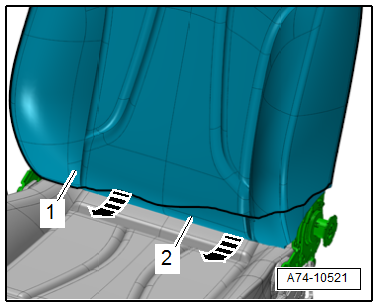

- Sacar hacia adelante el tapizado -1- con acolchado -2- cuidadosamente por debajo del respaldo -flechas-.

- Retirar hacia arriba el acolchado -2- y el tapizado -1- del marco del respaldo; según el equipamiento se debe pasar también el mazo de cables para la calefacción del respaldo.

Retirar el acolchado con cuidado, de ignorarse podría ocasionar roturas en el mismo.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Montar el acolchado con cuidado para evitar roturas.
• Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado de la bandeja del asiento: separar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

- Desmontar el tapizado y el acolchado de la bandeja del asiento.

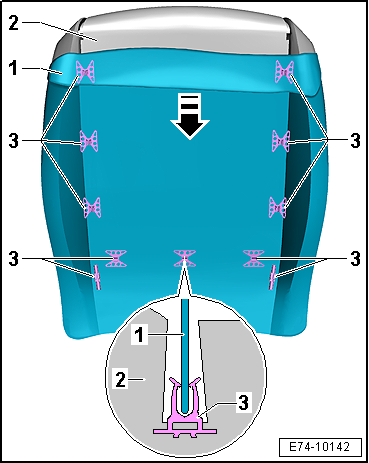

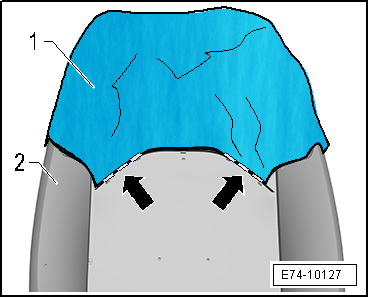

- Desplazar por la parte delantera de bandeja del asiento el tapizado -1- en la dirección de la -flecha-.

- Con la ayuda de la palanca -3409- liberar el ribete del tapizado -1- de los clips -3-

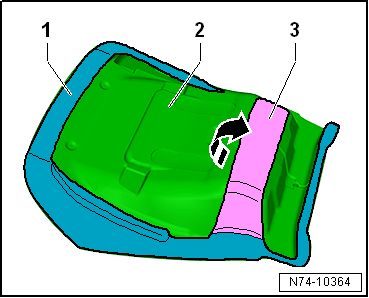

- Retirar del acolchado -2- la tira de fijación -3- del tapizado del asiento -1- en la dirección de la -flecha-.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado de la bandeja del asiento Bucket: separar

Desmontaje valido solo para la variante de asiento Bucket

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

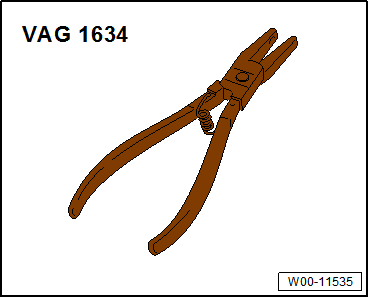

• Alicates tapicero -VAG 1634-

Desmontar

- Desmontar el tapizado y el acolchado de la bandeja del asiento.

- Retirar del acolchado -2- la tira de fijación -3- del tapizado del asiento -1- en la dirección de la -flecha-.

- Retirar el tapizado -1- del acolchado -2-.

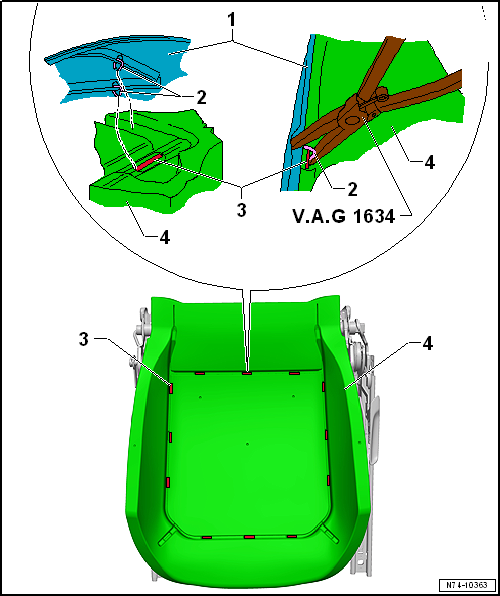

- Cortar las grapas del acolchado -3- con unos alicates -4-.

Montar

El montaje se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

• Sustituir todas las grapas de sujeción y volver a fijarlas en el mismo sitio.

- Fijar el tapizado -1- en los alojamientos -3- con las grapas -2-.

La ilustración se muestra a título de ejemplo, no corresponde al modelo del asiento.

- Fijar las grapas -2- con la ayuda de los alicates tapicero -VAG 1634-.

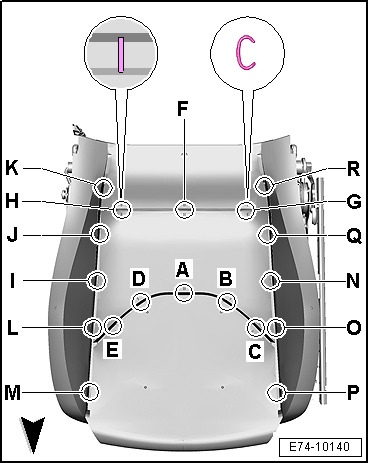

- Fijar las grapas siguiendo el orden de la -A...R-.

- Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado del respaldo: separar

Tapizado y acolchado del respaldo del asiento: separar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

• Lezna -VAG 1636A-

Desmontar

- Desmontar el tapizado y el acolchado del respaldo del asiento.

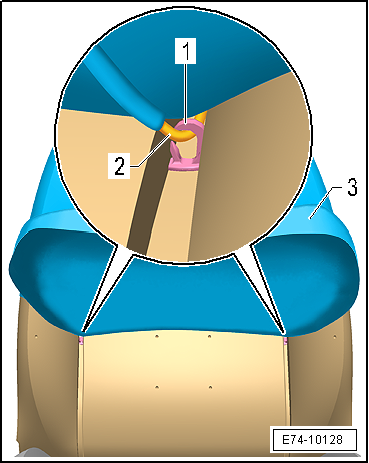

- Liberar el alambre del tapizado -2- de la fijación -1-.

- Con la ayuda de la palanca -3409- liberar el tapizado -1- del acolchado -2- liberando las grapas de fijación -flechas-.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Asegurarse que no queden arrugas en el tapizado del asiento.

Tapizado y acolchado del respaldo del asiento Bucket: separar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Alicates tapicero -VAG 1634-

- Desmontar el tapizado y el acolchado del respaldo.

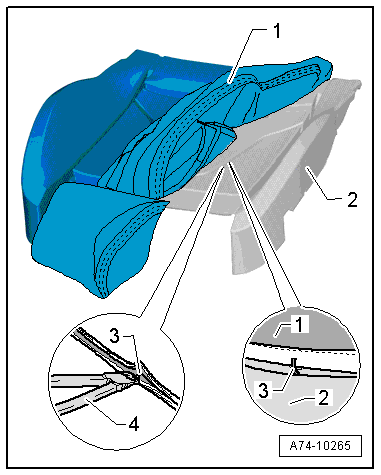

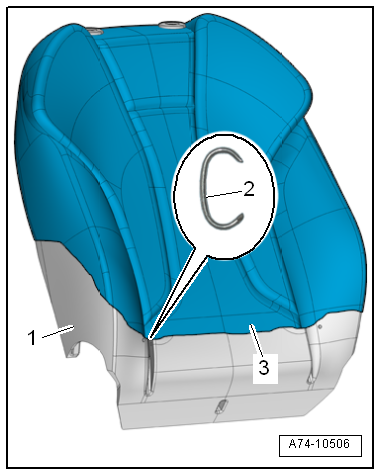

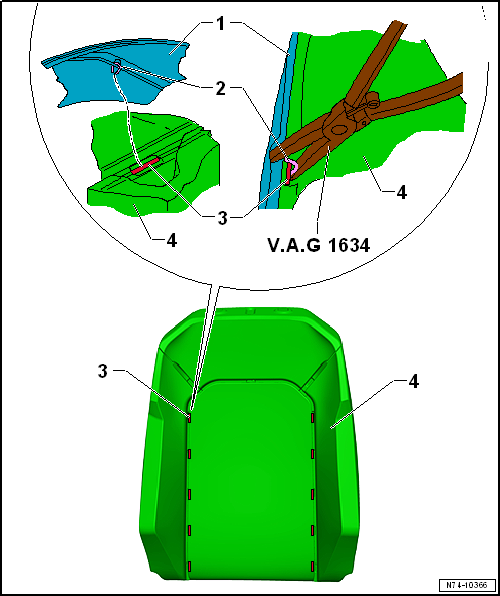

- Retirar el tapizado -3- lo máximo posible del acolchado -1- y cortar las grapas de tapicero -2- con unos alicates.

La ilustración se muestra a título de ejemplo, no corresponde al modelo del asiento.

Montar

El montaje se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

• Sustituir todas las grapas de sujeción y volver a fijarlas en el mismo sitio.

- Fijar el tapizado -1- en los alojamientos -3- con las grapas -2-.

- Fijar las grapas -2- con la ayuda de los alicates tapicero -VAG 1634-.

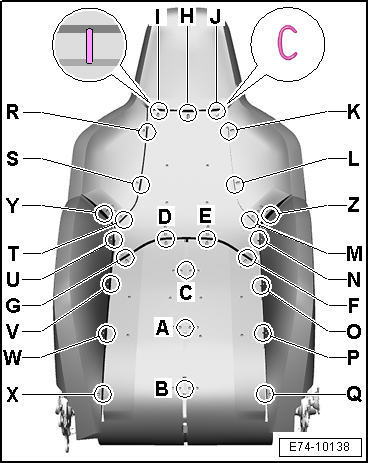

- Fijar las grapas siguiendo el orden de la -A...Z-.

- Asegurarse que no queden arrugas en el tapizado del asiento.
