Seat Leon (2013-2020) Manual de Taller: Tapa del techo corredizo: ajustar

  ¡Atención!

Para ajustar el cristal panorámico no es necesario desmontar:

El revestimiento interior del techo

- Controlar que las cotas de ajuste del cristal panorámico cumplan con los valores indicados a continuación:

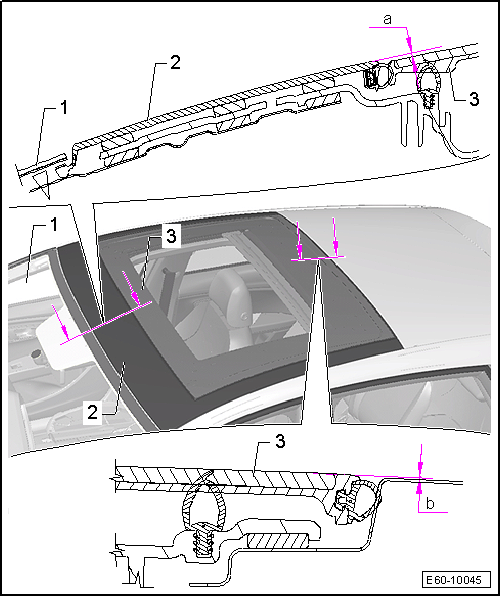

Cotas de ajuste del cristal panorámico

• -Cota "a"- = 1 mm
• El cristal panorámico -3- debe quedar por debajo del nivel del embellecedor -2-.
• -Cota "b"- = 1 mm
• El cristal panorámico -3- debe quedar por encima del nivel del techo del vehículo.

- En caso que las cotas de ajuste del cristal panorámico no cumplan con lo indicado, proceder como se describe a continuación:

Ajustar

- Abrir el cristal hasta la primera etapa de su recorrido.

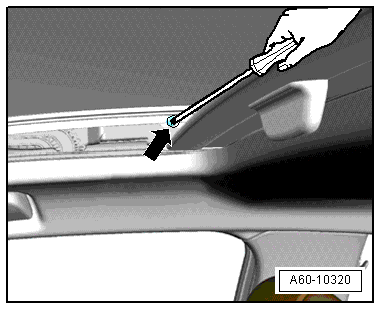

- Desde el exterior del vehículo, por ambos lados, aflojar pero no extraer los tornillos -flecha-.

- Cerrar el cristal.

- Abrir completamente la persiana.

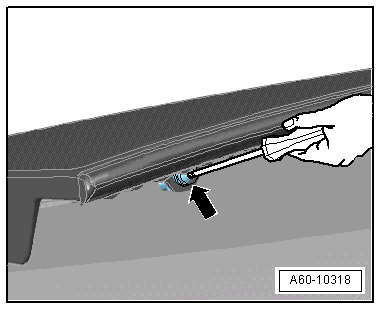

- Desde el interior del vehículo, por ambos lados, aflojar pero no extraer los tornillos anteriores -flecha-.

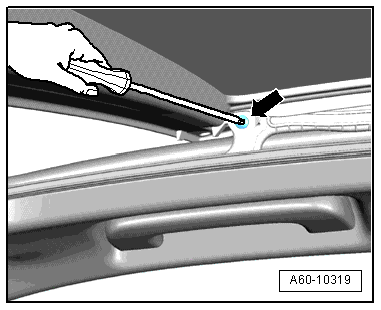

- Desde el interior del vehículo, por ambos lados, aflojar pero no extraer los tornillos posteriores -flecha-.

- Llevar el cristal panorámico hasta la posición "abierto".

- Llevar el cristal panorámico hasta la posición "cerrado".

- Ajustar provisionalmente los tornillos accesibles desde el interior.

- Controlar que las cotas de ajuste del cristal panorámico cumplan con los valores indicados.

- En caso que no cumplan, abrir el cristal hasta la primera etapa de su recorrido.

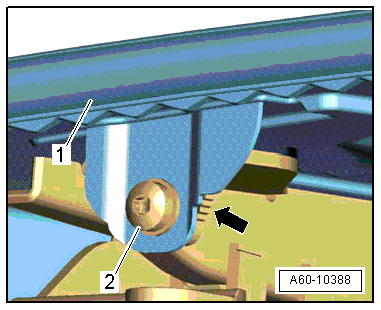

- Por ambos lados, aflojar pero no retirar el tornillo -2- y ajustar la altura del cristal -1- en función de la diferencia encontrada. Tomar como referencia las entalladuras -flecha- del cristal y de las guías.

• Para lograr un óptimo ajuste, el cristal debe estar posicionado en las mismas entalladuras por ambos lados.

- Cerrar el cristal y controlar que las cotas de ajuste del cristal panorámico cumplan con los valores indicados.

- Desde el interior del vehículo, aplicar el par de apriete a los tornillos accesibles desde el interior.

- Abrir el cristal hasta la primera etapa de su recorrido.

- Desde el exterior del vehículo, por ambos lados, aplicar el par de apriete especificado a los tornillos posteriores -flecha-.

• Se debe conseguir un efecto visual óptimo.
• Observando desde la parte posterior del vehículo, la cara superior del cristal panorámico debe quedar paralela a la superficie del techo del vehículo.

Guía de la corredera: desmontar y montar

Desmontar

• Revestimiento del techo desmontado.
• Cubierta de la persiana desmontada.

• Para desmontar el bastidor con mecanismo de accionamiento se necesita un segundo operario.
• Una persona se encarga de soltar las uniones atornilladas, y la otra sostiene el bastidor con mecanismo de accionamiento y lo retira del automóvil.
• Antes del desmontaje, marcar la posición del bastidor con mecanismo de accionamiento para conservar la alineación del bastidor.

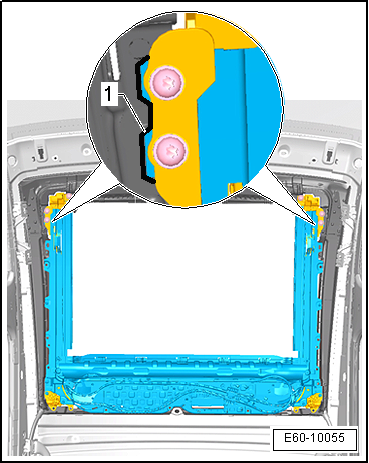

- Con un rotulador indeleble, por ambos lados, realizar una marca -1- para indicar la posición del bastidor con mecanismo de accionamiento respecto del bastidor del techo corredizo/deflector.

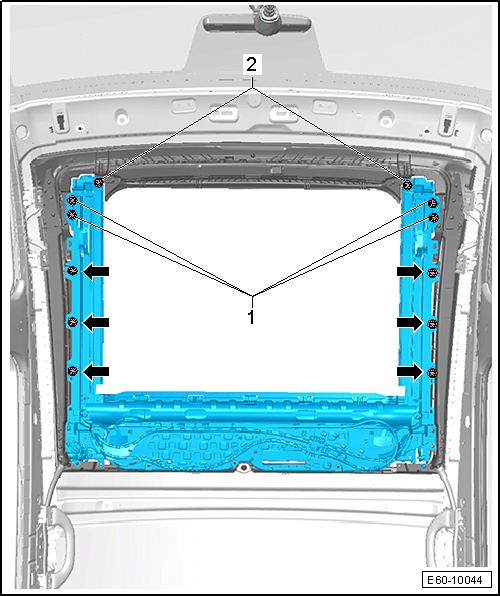

- Extraer los tornillos -1- y -2-.

  ¡Atención!

No extraer aún los tornillos -flechas-.

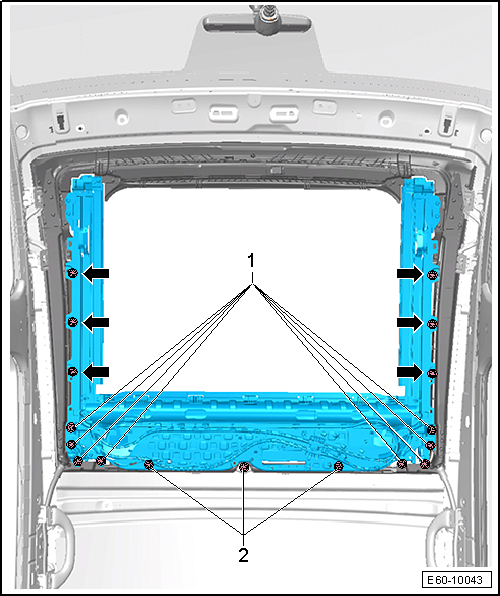

- Extraer los tornillos -1- y -2-.

- Abrir el portón posterior.

- Con la ayuda de un segundo operario sujetar el bastidor con mecanismo de accionamiento y, ahora sí, extraer los tornillos -flecha-.

- Retirar el bastidor con mecanismo de accionamiento a través del portón posterior.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

¡No mezclar! Los tornillos que fijan el bastidor con mecanismo de accionamiento son de varios tipos y tamaño, y tienen una posición específica.

- Colocar el bastidor. Apretar ligeramente los tornillos - no apretar aún al par específico.

- Alinear el bastidor de acuerdo a las marcas de rotulador hechas previamente.

  ¡Atención!

Respetar la secuencia indicada para apretar los tornillos del bastidor con mecanismo de accionamiento:

• De delante hacia atrás.
• Alternadamente por uno y otro lado.

- Aplicar el par de apriete a la tornillería.
