Seat Leon (2013-2020) Manual de Taller: Embellecedor frontal del techo corredizo: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage exterior | Techo corredizo | Embellecedor frontal del techo corredizo: desmontar y montar

Embellecedor frontal del techo corredizo: desmontar y montar

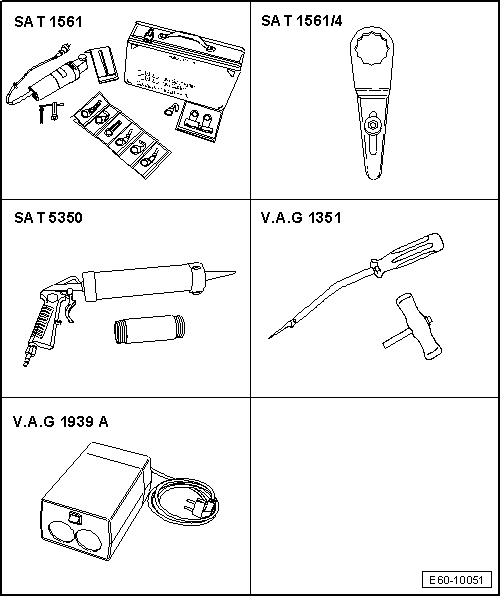

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuchillo eléctrico -SAT 1561A-
  • Cuchilla 207 -SAT 1561/12-
  • Calentador cartuchos -VAG 1939A-
  • Mango tirador -VAG 1351/1- (x2)
  • Pistola sellado lunas -SAT 5350-
  • Hoja de sierra, Ø 80mm -V.A.G 1561/26-
  • Útil de presión -T20098-

Materiales

  • Adhesivo de montaje -D 190 MKD A3-
  • Disolvente de limpieza -D 009 401 04-
  • Aplicador -D 009 500 25-
  • Quitapegamentos -D 002 000 A2-
  • Imprimación (Cristal/Pintura) -D 009 200 02-
  • Hilo de corte -357 853 999 B-

1)  Para la aplicación de este material debe utilizar la pistola sellado lunas -SAT 5350-.

2)  Tener en cuenta el tiempo de secado.

3)  Calentar el pegamento monocomponente según las instrucciones del fabricante con el calentador cartuchos -VAG 1939A-.

  ¡Atención!

Para desmontar el embellecedor del techo corredizo/deflector no es necesario desmontar:

  • El cristal panorámico
  • El revestimiento del techo

Desmontar

  Aviso
  • El embellecedor del techo corredizo/deflector se rompe al desmontarlo.
  • El desmontaje del embellecedor del techo corredizo/deflector consiste en cortar el cordón de pasta de pegado/hermetizado (PUR) entre el embellecedor y el bastidor del techo corredizo/deflector.

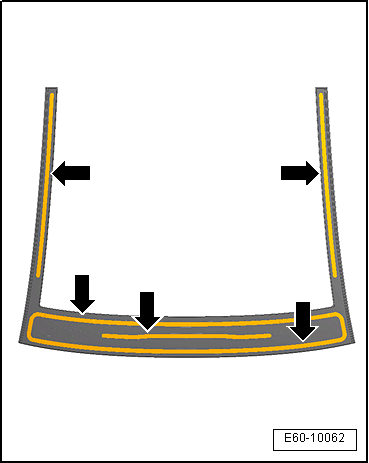

  • Las -flechas- indican la ubicación de los cordones de pasta.

  ¡Atención!

Riesgo de obstruir los conductos de desagüe del bastidor del techo corredizo/deflector.

Antes de empezar a cortar el embellecedor, taponar a ambos lados la boquilla de drenaje del bastidor del techo corredizo/deflector empleando un material adecuado.

E60-10062

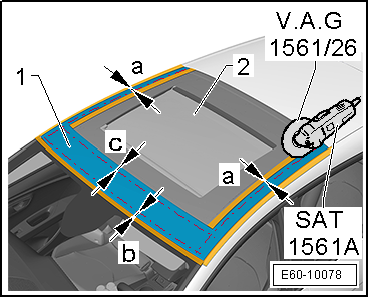

- Proteger con cinta de carrocero las superficies del cristal panorámico -2- próximas al embellecedor del techo corredizo/deflector -1-.

  ¡PELIGRO!

Riesgo de daños personales.

- Con una herramienta punzante, marcar la superficie del embellecedor de acuerdo a las siguientes indicaciones:

  • -a-= 10 mm. Marca paralela al borde interior del embellecedor.
  • -b-= 10 mm. Marca paralela al borde anterior del embellecedor.
  • -c-= 10 mm. Marca paralela al borde posterior del embellecedor.

  ¡Atención!

Riesgo de dañar el bastidor del techo corredizo/deflector durante la operación de corte del embellecedor.

Debido al reducido espacio libre entre el embellecedor y el bastidor del techo corredizo/deflector, la hoja de sierra, Ø 80 mm -V.A.G 1561/26- no debe penetrar en el embellecedor mas de 5 mm de profundidad. Practicar un tope de profundidad y ajustarlo a 5 mm.

- Con el cuchillo eléctrico -SAT 1561A- y la hoja de sierra, Ø 80 mm -V.A.G 1561/26- cortar el embellecedor:

  • A lo largo de las marcas longitudinales, desde atrás hacia delante.
  • A lo largo de las marcas transversales del frontal del embellecedor (marcas anterior y posterior).

- Retirar los recortes para acceder a los cordones de adhesivo del embellecedor.

- Con el cuchillo eléctrico -SAT 1561A- y la cuchilla 207 -SAT 1561/12- cortar por ambos lados el cordón de adhesivo, desde atrás hacia delante.

- Cortar también ambos cordones de adhesivo del frontal del embellecedor.

E60-10078

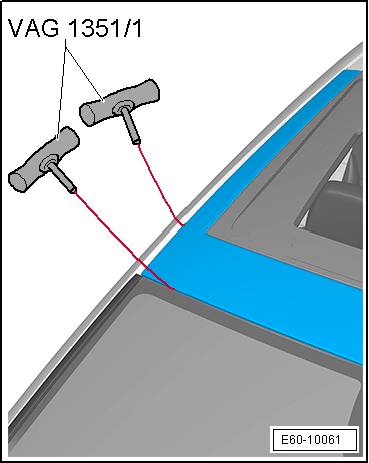

- Utilizando dos unidades del mango tirador -VAG 1351/1- con hilo de corte -357 853 999 B-, introducir el hilo por la parte anterior, a través de uno de los cortes practicados, y tirar alternadamente de uno y otro mango hasta eliminar completamente el cordón central de pasta.

- Retirar el embellecedor del techo corredizo/deflector.

Montar

  ¡Atención!

El embellecedor del techo corredizo/deflector provisto por recambios tiene las siguientes características:

  • La posición de los cordones de pasta esta indicada por líneas de referencia, previstas para facilitar la aplicación de la pasta de pegado/hermetizado (PUR).
  • La zona de pegado no tiene capa de imprimación.
  Aviso

El montaje se debe realizar con el cristal panorámico cerrado.

Solo para el caso de reutilizar un bastidor del techo corredizo/deflector no deteriorado

- Preparar el bastidor del techo corredizo/deflector. para ello:

  ¡Atención!

Si se vuelve a utilizar un bastidor del techo corredizo/deflector no deteriorado, hay que rebajar los cordones de pasta de pegado/hermetizado (PUR) adheridos al bastidor.

Rebajar el cordón de pasta de pegado poco tiempo antes de montar nuevamente el bastidor del techo corredizo/deflector. Si el bastidor no se pega inmediatamente después de rebajar el cordón de pasta, éste se debe "reactivar" utilizando el activador para cristales -D 181 802 M1-

E60-10061

- Poco antes de volver a pegar el embellecedor, rebajar el cordón de pasta adherido al bastidor, dejando sólo 1 a 2 mm de altura.

  Aviso
  • En las zonas que presenten nervios como el mostrado en la ilustración, rebajar el cordón hasta enrasarlo con la parte superior de los nervios.
  • El material residual sirve de fondo adherente para la nueva pasta de pegado/hermetizado (PUR).

  ¡Atención!

La superficie a pegar debe estar exenta de suciedad y grasa.

No aplicar imprimación ni tratar con disolventes la superficie del cordón previamente rebajado.

E60-10069

- En la zona superior del cristal -1- instalar una cuerda -2- debajo del labio de la junta -3-.

  Aviso
  • Mantener la cuerda en esta posición hasta que haya finalizado el proceso de pegado del bastidor del techo corredizo/deflector.
  • La cuerda servirá para reposicionar el labio respecto del embellecedor del techo corredizo/deflector.

Continua para el uso de bastidor del techo corredizo/deflector no deteriorado o nuevo

Preparar el nuevo embellecedor para el montaje. Seguir los siguientes pasos:

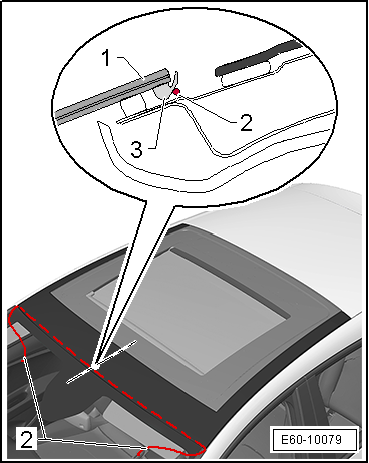

E60-10079

- Usando papel de lija de grano fino, pulir un poco la superficie del embellecedor prevista para el cordón de pasta -flechas-.

- Limpiar con el disolvente de limpieza -D 009 401 04- la superficie del embellecedor prevista para el cordón de pasta -flechas-. A continuación, frotar dicha zona con un paño seco que no desprenda hilachas.

- Aplicar la imprimación para cristal y pintura -D 009 200 02- en la superficie del embellecedor prevista para el cordón de pasta -flechas-.

  Aviso

Aplicar la imprimación uniformemente y en una pasada, con un fieltro totalmente empapado.

  • Ancho de la imprimación: aprox. 20 mm.
  • La imprimación debe aplicarse centrada con respecto al cordón de pasta.
  • Tiempo de secado aprox.: 10 minutos

E60-10062

Características del cordón de pasta de pegado/hermetizado (PUR)

1 - Cordón de pegamento

2 - Imprimación

3 - Embellecedor del techo corredizo/deflector

  • Cota -a- = 8 mm
  • Cota -b- = 12 mm
  • Medida -c- = la zona de aplicación de la pasta de pegado/hermetizado (PUR) varía el función del estampado del embellecedor del techo corredizo/deflector. Ver

Condiciones generales para la aplicación del cordón

A64-0064

  • La boquilla -2- debe apoyar completamente.
  • Mantener permanentemente la pistola en ángulo recto con respecto a la pieza.
  • La -flecha- indica el sentido de aplicación.
  • El tamaño del cordón -1- dependerá de la abertura de la punta del aplicador y de la velocidad de aplicación.

A64-0191

- Utilizando la pistola sellado lunas -SAT 5350-, aplicar un cordón de adhesivo de montaje -D 190 MKD A3- en la superficie prevista para el cordón de pasta -flechas-.

  Aviso

E60-10062

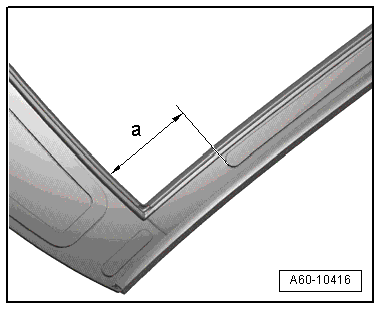

No aplicar cordón de pasta por ambos lados, en la zona indicada por la cota -a- = 100 mm.

Montar

  ¡ATENCIÓN!

El embellecedor se debe colocar antes de que transcurran 10 minutos, pues si se excede dicho tiempo repercute negativamente en la adherencia de la pasta de pegado/hermetizado (PUR).

Antes de colocar el embellecedor, asegurarse de que las boquillas de drenaje del bastidor están libres de residuos.

- Colocar el embellecedor sobre el bastidor del techo corredizo/deflector.

A60-10416

- Con el útil de presión -T20098-, presionar hacia abajo el embellecedor -2- hasta asegurar que la junta -1- haga contacto -flecha- con la carrocería.

  Aviso

La forma de la carrocería permite que el embellecedor se posicione centrado.

- Comprobar la posición de montaje del embellecedor.

- Fijar el embellecedor con cinta de carrocero.

  • Tiempo mínimo de endurecimiento.

- En la zona superior del parabrisas -1-, tirar de la cuerda previamente instalada para reposicionar el labio de la junta -3- respecto del embellecedor del techo corredizo/deflector -2-.

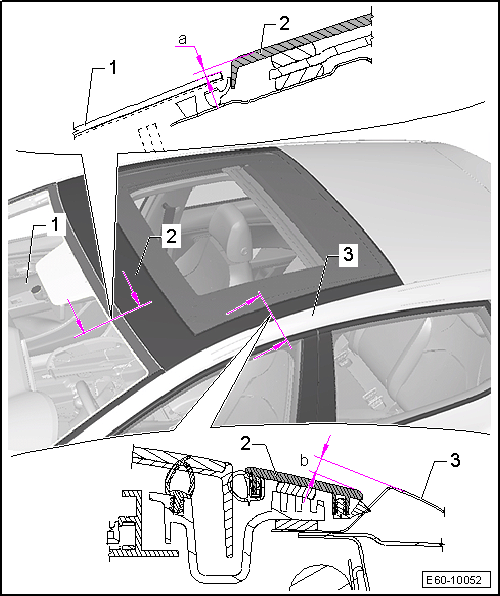

Posición de montaje para el embellecedor del techo corredizo/deflector

Posición de montaje para el embellecedor del techo corredizo/deflector

Posición de montaje para el embellecedor del techo corredizo/deflector

1 - Parabrisas

2 - Embellecedor del techo corredizo/deflector

  • -Cota "a"- = 1,5 +- 0,5 mm
  • El Embellecedor -2- debe quedar por encima del nivel del parabrisas -1-.
  • -Cota "b"- = 3 + 0,5 mm
  • El Embellecedor -2- debe quedar por debajo de la brida de asiento del techo -3-

3 - Brida de asiento del techo

Embellecedor del techo corredizo/deflector: tiempo mínimo de endurecimiento

  ¡ATENCIÓN!

Por motivos de seguridad, para montar el embellecedor del techo corredizo/deflector, sólo se deberán utilizar los pegamentos que se indican abajo.

Este pegamento es apto por su valor de elasticidad y, tras el secado, no causa fisuras en el embellecedor.

El vehículo sólo es seguro después de haber concluido los tiempos mínimos de endurecimiento, por lo que únicamente debe utilizarse a partir de este momento.

Embellecedor del techo corredizo/deflector: tiempo mínimo de endurecimiento

Unidad de control del techo corredizo -J245-: desmontar y montar

Desmontar

  Aviso

Si hay que desmontar un motor defectuoso con el cristal panorámico cerrado.

- Desmontar la cubierta de la persiana.

- Desacoplar el conector eléctrico del motor.

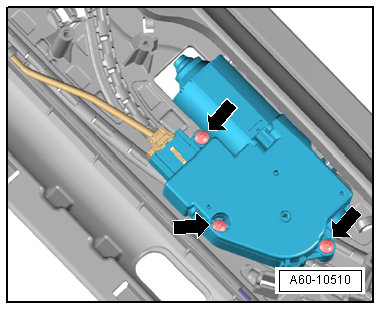

- Extraer los tornillos -flechas- y desencajar el motor de su alojamiento tirando hacia arriba.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  Aviso

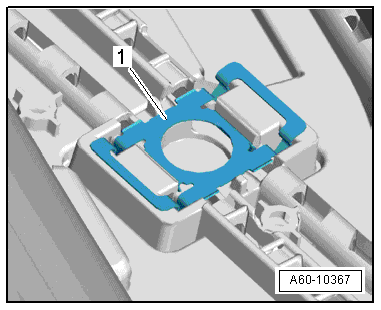

Al desmontar el motor, se puede soltar la presilla de fijación -1-.

A60-10510

- Antes de montar el motor, insertar correctamente la presilla de fijación en el bastidor con mecanismo de accionamiento.

- Aplicar el par de apriete a la tornillería.

  ¡ATENCIÓN!

  • Si se desmonta y vuelve a montar el mismo motor de accionamiento con unidad de control se debe efectuar un ciclo de ajuste básico.
  • Si se sustituye el motor, además del ciclo de ajuste básico, se lo debe codificar usando el equipo de diagnosis de vehículos.

- Comprobar el correcto funcionamiento del techo corredizo/deflector.

A60-10367
