Seat Leon (2013-2020) Manual de Taller: Juntas del techo corredizo: desmontar y montar

Junta del bastidor del techo corredizo/deflector: desmontar y montar

  ¡Atención!

Para desmontar la junta del bastidor del techo corredizo/deflector no es necesario desmontar:

El derivabrisas

Junta del bastidor del techo corredizo/deflector: desmontar y montar

Desmontar

- Desmontar el cristal panorámico.

- Extraer la junta -1- del bastidor -2-.

Montar

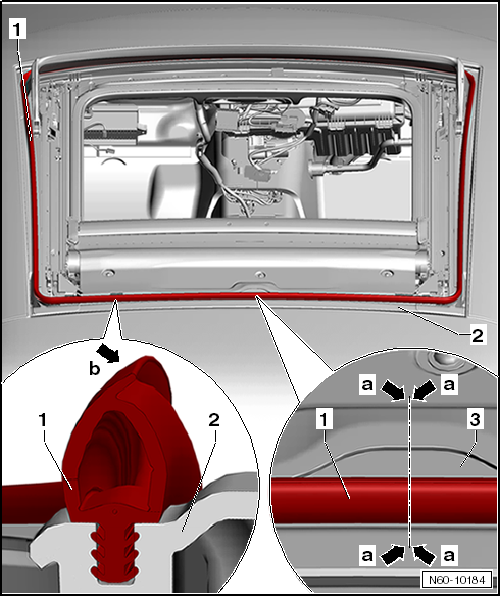

- Presentar provisionalmente la junta -1- sobre el bastidor del techo corredizo/deflector -2-, teniendo en cuenta:

  • La unión vulcanizada de la junta -1- debe coincidir con el centro -flechas a- del arco -3- del bastidor del techo corredizo/deflector -2-.
  • El labio de estanqueidad -flecha b- deberá quedar orientado hacia fuera.

- Encajar uniformemente la junta -1- en su alojamiento del bastidor del techo corredizo/deflector -2-.

Junta del cristal panorámico: desmontar y montar

  ¡Atención!

Para desmontar la junta del cristal panorámico no es necesario desmontar:

El cristal panorámico

Junta del cristal panorámico: desmontar y montar

Desmontar

- Abrir el cristal panorámico -1-.

- Retirar la junta -2-.

Montar

  Aviso

Para facilitar el montaje rociar la junta con agua jabonosa.

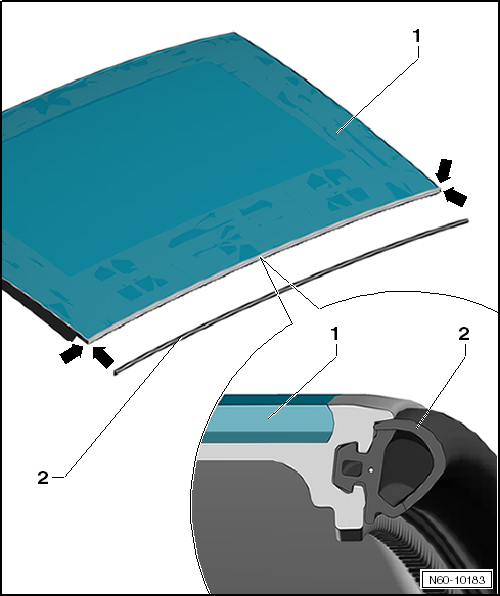

- Alinear la junta -2- por los bordes exteriores del cristal panorámico -1--flechas-.

- Encajar la junta -2- en el alojamiento del cristal panorámico -1-.

Persiana del techo corredizo: desmontar y montar

Desmontar

- Desmontar la cubierta de la persiana.

- Desplazar las deslizaderas a la posición de techo cerrado.

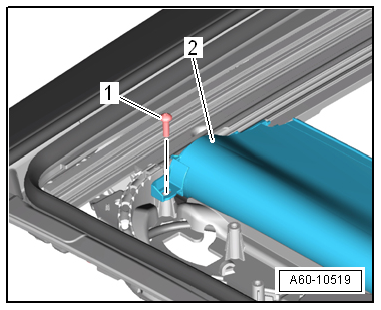

- Por ambos lados, desenroscar los tornillos -1- del soporte -2-.

A60-10519

- Levantar la persiana -1- en diagonal hacia atrás, como se muestra, y sacar de las guías la cercha de tiro junto con las deslizaderas, en el sentido de la flecha hacia atrás. Retirar la persiana hacia arriba.

Montar

A60-10520

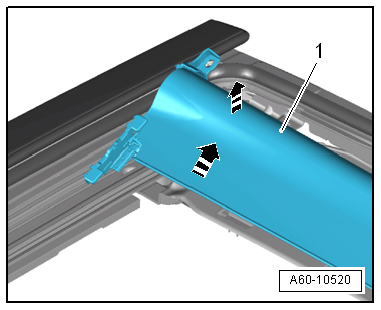

- Presentar el elemento inferior del patín-2- en el carril guía -1-.

A60-10525

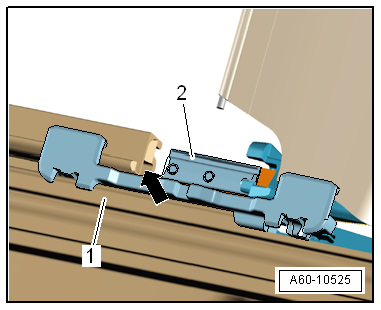

  • Las pestañas -flecha- del elemento inferior del patín debe apoyar correctamente en el carril guía.
  • El elemento inferior del patín debe deslizarse suavemente por el carril guía.

A60-10524

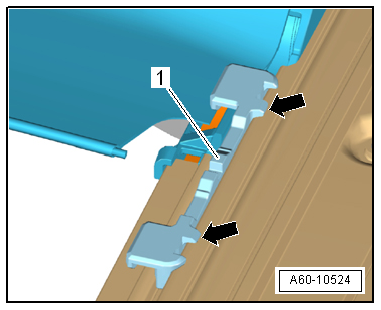

- Conjuntamente con la cercha de tiro, encajar el elemento superior del patín sobre el inferior, desplazando uno y otro en el sentido de la -flecha a- y la -flecha b- respectivamente. Verificar que encastre correctamente la pestaña -1-.

- Repetir la operación en el otro lado de la cercha de tiro.

E60-10072

  • Las pestañas -flecha- del soporte deben apoyar correctamente en la parte superior del carril guía.

A60-10526

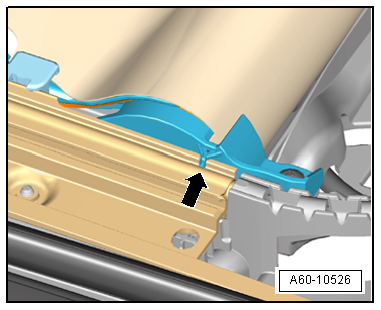

  • Las pestañas del soporte deben apoyar correctamente en la parte inferior de la guía -flecha-.

A60-10386

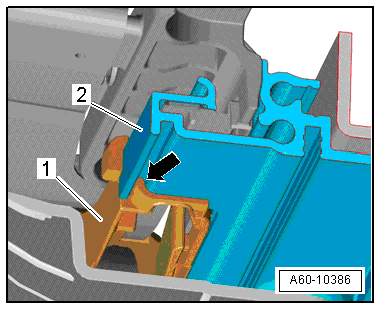

- Montar el conjunto de la persiana -2- e instalar los tornillos -1-.

- Aplicar el par de apriete a la tornillería.

A60-10519
