Seat Leon (2013-2020) Manual de Taller: Tapa de cristal: desmontar y montar

Tapa de cristal (con motor de accionamiento funcional): desmontar

Desmontar

- Abrir el cristal panorámico desplazándolo hacia atrás 150 mm aprox.

A60-10317

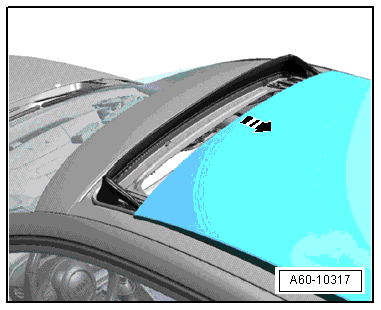

- Desde el exterior del vehículo, por ambos lados, extraer los tornillos -flecha-.

  ¡Atención!

Empleando un material adecuado (trozo de tela, papel, etc. ) taponar la abertura entre el montante A y el marco del techo corredizo para evitar que caigan tornillos al interior del vehículo.

A60-10318

- Desde el interior del vehículo, por ambos lados, extraer los tornillos anteriores -flecha-.

A60-10319

- Desde el interior del vehículo, por ambos lados, aflojar pero no extraer los tornillos posteriores -flecha-.

- Con ayuda de un segundo operario desencajar el cristal panorámico del bastidor con mecanismo de accionamiento.

  ¡Atención!

Riesgo de daños en las guías móviles del bastidor con mecanismo de accionamiento.

A60-10320

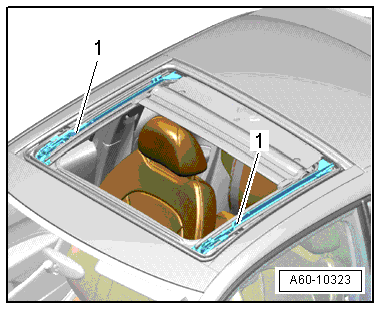

Desplazar las guías móviles -1- a la posición de "techo cerrado".

A60-10323

Tapa de cristal (con motor de accionamiento averiado): desmontar

Cristal panorámico parcialmente abierto

  ¡Atención!

En caso que el motor de accionamiento se hubiese averiado con el cristal parcialmente abierto (150 mm aprox.), no será necesario desmontar el revestimiento del techo. Proceder de acuerdo a las indicaciones del apartado.

Cristal panorámico cerrado

- Abrir totalmente la persiana.

- Desmontar el revestimiento techo.

  Aviso

Con el cristal panorámico cerrado, los tornillos de la parte posterior solo son accesibles desde el interior.

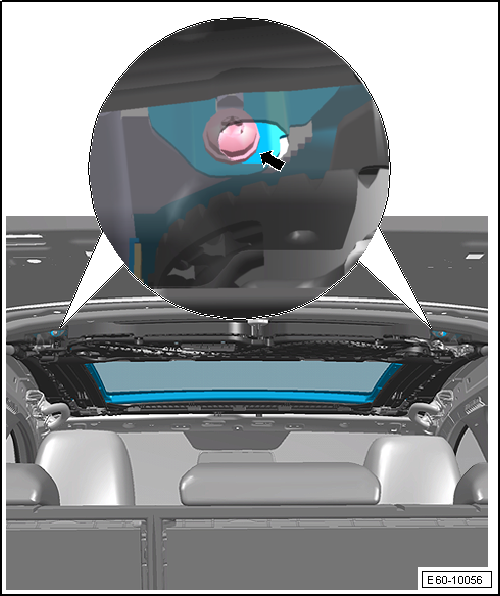

- Desde el interior del vehículo, por ambos lados, extraer los tornillos -flecha-.

- Por ambos lados, aflojar pero no extraer los tornillos delanteros -4-.

Cristal panorámico cerrado

- Desde el interior del vehículo, por ambos lados, retirar los tornillos anteriores -flecha-.

A60-10319

- Desde el interior del vehículo, por ambos lados, aflojar pero no extraer los tornillos posteriores -flecha-.

- Con ayuda de un segundo operario desencajar el cristal panorámico del bastidor con mecanismo de accionamiento.

A60-10320

Tapa de cristal: montar

- Abrir las guías móviles desplazándolas hacia atrás 150 mm aprox.

- Con ayuda de un segundo operario, colocar el cristal panorámico sobre las guías móviles.

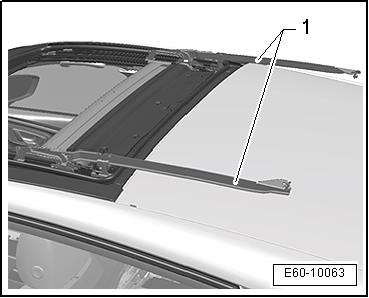

E60-10063

- Colocar el cristal panorámico con las escotaduras -flecha- sobre los tornillos que han sido aflojados.

  Aviso

Respetar el orden para la colocación de los tornillos indicado a continuación.

A60-10324

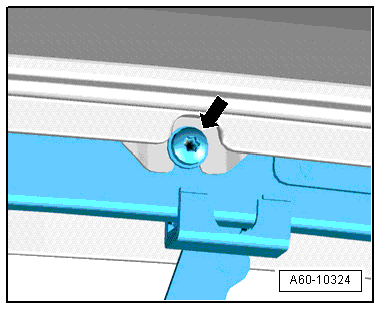

- Desde el exterior del vehículo, por ambos lados, apretar ligeramente los tornillos -flecha-.

A60-10318

- Desde el interior del vehículo, por ambos lados, apretar ligeramente los tornillos anteriores -flecha-.

A60-10319

- Desde el interior del vehículo, por ambos lados, apretar los tornillos posteriores -flecha-.

- Cerrar la tapa y comprobar que su posición en el techo es correcta. Si es necesario, abrir la tapa y ajustarla.

- Aplicar el par de apriete a la tornillería.

A60-10320
