Seat Leon (2013-2020) Manual de Taller: Puertas delanteras, componentes, cierre centralizado: componentes principales

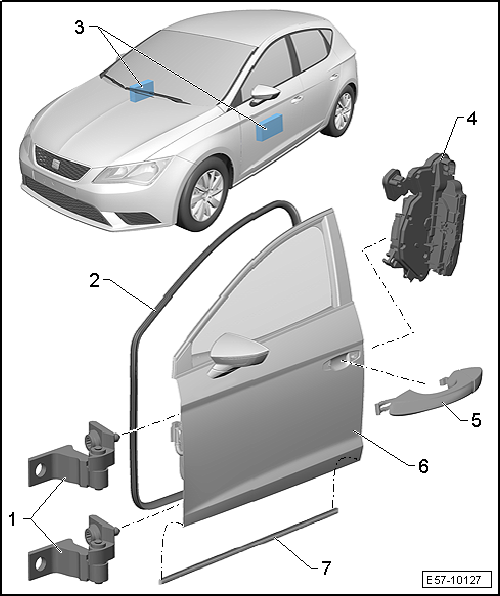

1 - Bisagra

2 - Junta de la puerta anterior

3 - Unidad de control, puerta anterior

• Unidad de control de la puerta del conductor -J386- y Unidad de control puerta, lado acompañante -J387-

4 - Cerradura de la puerta anterior

5 - Maneta exterior (puerta anterior)

6 - Puerta anterior

7 - Junta insonorizante

Modelo 5 puertas

• Sujeta a la puerta por 11 clips de fijación

Modelo 3 puertas

• Sujeta a la puerta por 22 clips de fijación

Puerta

Cuadro de montaje - Puerta

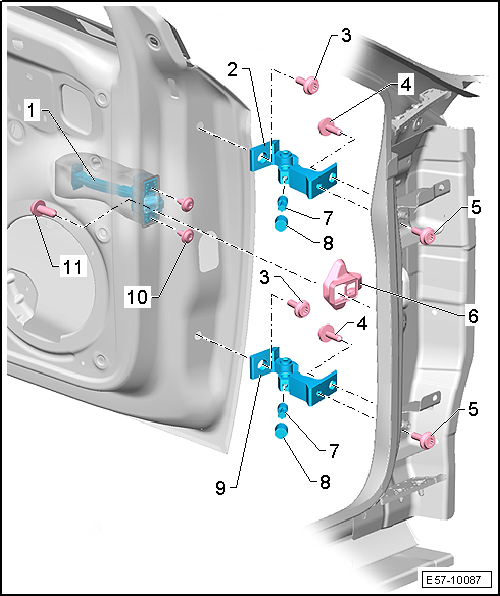

1 - Retenedor de la puerta anterior

• Para desmontarlo es necesario desmontar el revestimiento de puerta y el altavoz.

2 - Bisagra superior

3 - Tornillo

• 2 + 2 unidades
• 32 +- 5 Nm
• Sustituir siempre

4 - Tornillo

• 2 + 2 unidades
• 32 +- 5 Nm
• Sustituir siempre

5 - Tornillo

• 2 + 2 unidades
• 32 +- 5 Nm
• Sustituir siempre

6 - Junta

7 - Espárrago

• Sustituir siempre
• 10 +- 1,5 Nm

8 - Tapón

• Cubre la cabeza del espárrago

9 - Bisagra inferior

10 - Tornillo

• 2 + 2 unidades
• 8 +- 1 Nm

11 - Tornillo

• 1 + 1 unidades
• 30 +- 5 Nm
• Para fijar el tirante del retenedor de puerta al montante A

Cuadro de montaje - Juntas de la puerta

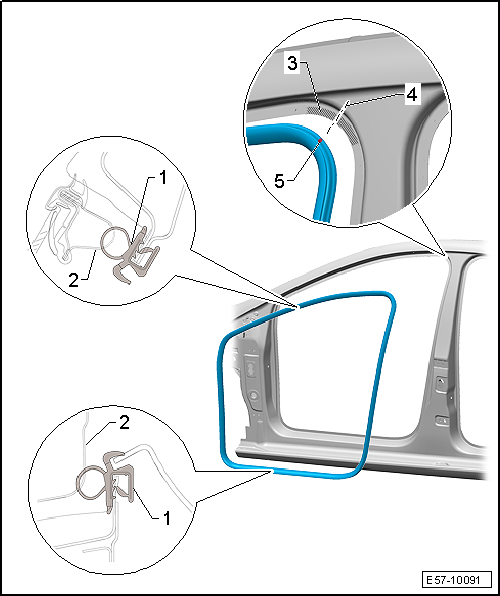

1 - Junta de puerta anterior

2 - Puerta anterior

3 - Radio superior de la brida de la carrocería

• Se usa como referencia para el montaje de la junta

4 - Línea imaginara de referencia

• Bisectriz del ángulo que forman los lados del radio superior

5 - Punto de color

• Marcado en la parte interior de la junta

Junta interior de la puerta: desmontar y montar

Junta de la puerta anterior: desmontar

Junta de la puerta anterior: montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U 30800-
• Útil de presión -T20098-

Junta de la puerta anterior: desmontar

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Abrir la puerta anterior.

- Separar parcialmente los revestimientos interiores contiguos a la junta.

  ¡ATENCIÓN!

No deteriorar el revestimiento del techo en la zona de unión de la junta.

- Desencajar la junta de puerta de la brida de la carrocería.

Junta de la puerta anterior: montar

• Cuando las juntas se montan en producción se les aplica una pasta de sellado, se encastran en la brida y seguidamente se les pasa el útil de presión -T20098-.
• Al desmontar la junta, la pasta de sellado se extiende en el interior de la misma y los flancos se abren ligeramente. Al volver a montar la junta, no quedan garantizados la estanqueidad ni el asiento correcto de la misma. Por este motivo se sustituirán todas las juntas desmontadas por otras "montadas a golpe de martillo".
• Comprimir los bordes antes de montar juntas que hayan sido parcialmente desmontadas.
• Utilizar guantes que estén limpios para evitar manchar el revestimiento del techo.

- Presentar provisionalmente la junta sobre la brida de la carrocería, teniendo en cuenta:

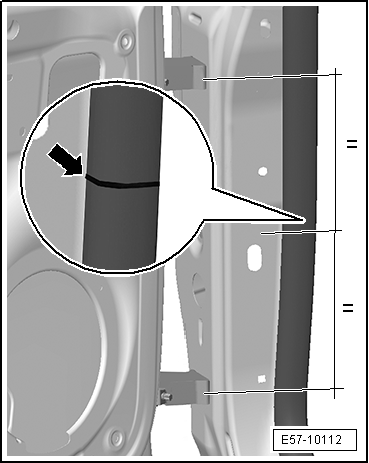

• La unión vulcanizada -flecha- de la junta debe quedar centrada entre las dos bisagras.

• La bisectriz imaginaria -4- debe coincidir con uno de los puntos de color -5- marcados en la junta -1-.

- Comenzar el montaje por el radio superior -3- de la brida de la carrocería y continuar con el resto de la junta.

- Una vez colocada en la brida de la carrocería, presionar la junta con el útil de presión -T20098- sobre todo el contorno.

Junta exterior de la puerta: desmontar y montar

Junta exterior de la puerta: desmontar y montar (versión 4 puertas)

Desmontar

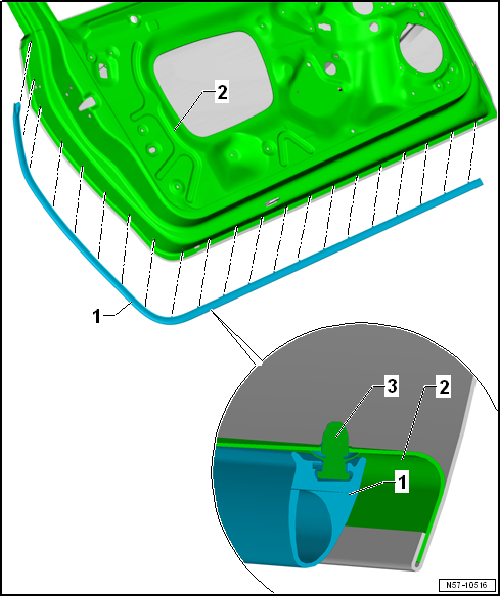

- Extraer la junta -1- de la puerta -2- desencajándola por los clips -3-.

Montar

- Revisar si los clips -3- están dañados y sustituirlos si es preciso.

- Presionar la junta -1- contra la puerta -2- con los clips -3-.

Los clips -3- se tienen que introducir hasta el tope.

Junta exterior de la puerta: desmontar y montar (versión 2 puertas)

Desmontar

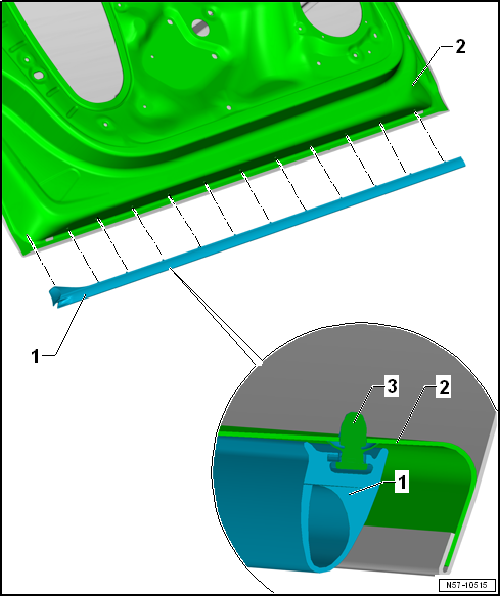

- Extraer la junta -1- de la puerta -2- desencajándola por los clips -3-.

Montar

- Revisar si los clips -3- están dañados y sustituirlos si es preciso.

- Presionar la junta -1- contra la puerta -2- con los clips -3-.

Los clips -3- se tienen que introducir hasta el tope.
