Seat Leon (2013-2020) Manual de Taller: Posición de montaje - Mecanismo de accionamiento del cambio

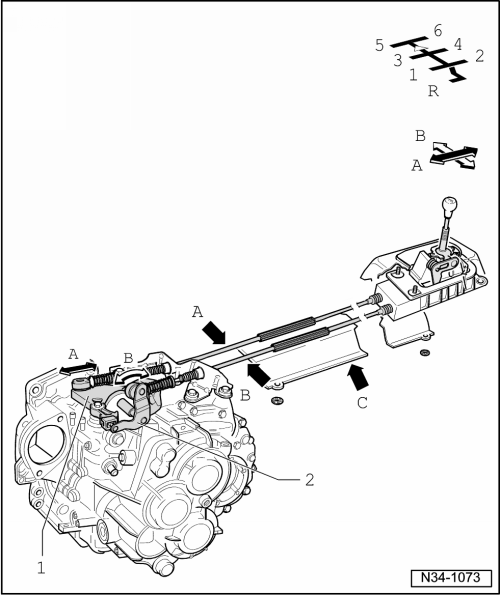

-Flecha A-: movimiento para el cambio de las marchas

-Flecha B-: movimiento para la selección de las pistas

Posición de montaje - Mecanismo de accionamiento del cambio

A - Cable para cambio de las marchas

B - Cable para selección de las pistas

C - Chapa de protección térmica

  • Desmontar antes de desmontar el mecanismo de accionamiento del cambio

1 - Bieleta de selección

2 - Palanca de reenvío del movimiento de selección

Cuadro general - Mecanismo de accionamiento del cambio

  Aviso
  • Para realizar cualquier trabajo en el mecanismo de accionamiento del cambio en el vano motor hay que desembornar la batería.
  • Desmontaje y montaje del mecanismo de accionamiento del cambio.

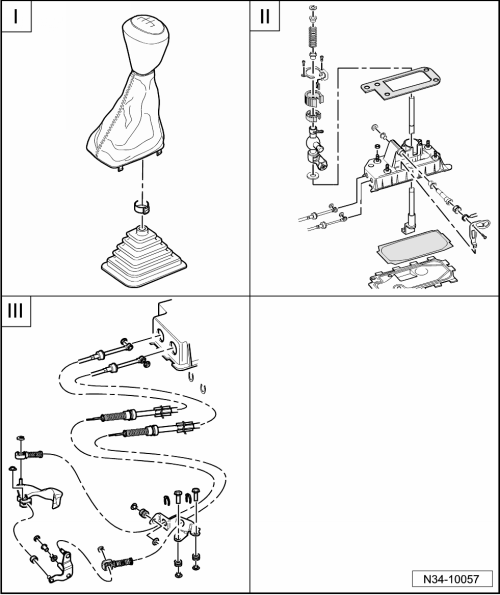

Cuadro general - Mecanismo de accionamiento del cambio

I - "Cuadro de montaje - Pomo y cubierta de la palanca de cambios"

II - "Cuadro de montaje - Palanca de cambios y caja de protección de la palanca de cambios"

III - "Cuadro de montaje - Cables de mando"

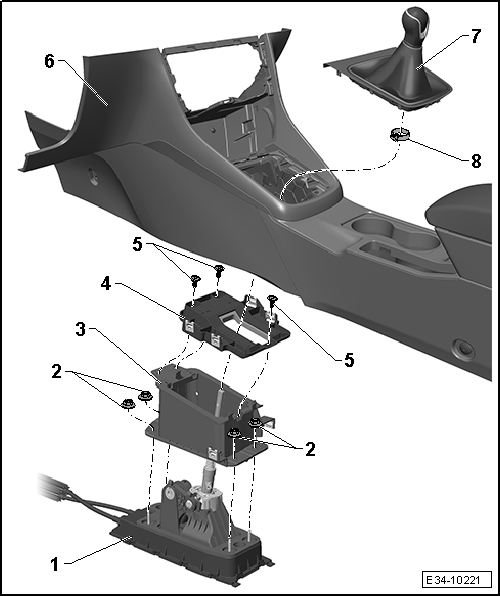

Cuadro de montaje - Pomo y cubierta de la palanca de cambios

Cuadro de montaje - Pomo y cubierta de la palanca de cambios

1 - Caja de protección con palanca de cambios

2 - Tuerca hexagonal

  • M 6, 8 Nm

3 - Soporte de fijación inferior

  • Para la caja de protección con palanca de cambios

4 - Soporte de fijación superior

  • Para la consola central

5 - Tornillos

  • 1,5 Nm

6 - Consola central

  • Cuadro de montaje

7 - Pomo de la palanca de cambios

  • Con guardapolvo
  • El pomo y el guardapolvo de la palanca no se pueden separar
  • Sustituir siempre conjuntamente
  • Desmontar y montar

8 - Abrazadera de apriete

  • Para fijar el pomo a la palanca de cambios
  • Sustituir tras el desmontaje
  • Fijar al pomo de la palanca de cambios con los alicates -V.A.G 1275 A-
