Seat Leon (2013-2020) Manual de Taller: Emblemas de la parte delantera: desmontar y montar

Emblema de la parte delantera: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

Desmontar

- Desmontar la rejilla superior del revestimiento del paragolpes.

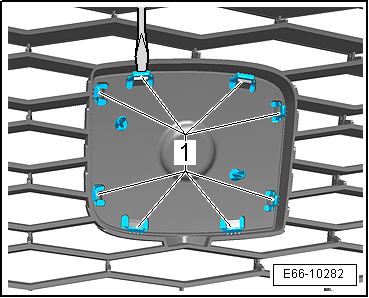

- Con la ayuda de un destornillador plano fino desbloquear las grapas de retención -1- de la rejilla.

E66-10282

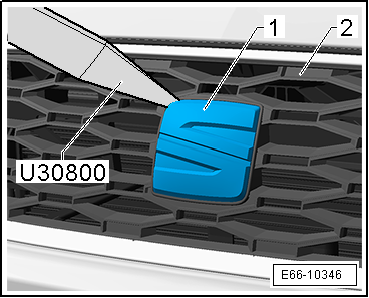

- Retirar el anagrama -1- de la rejilla -2- con la ayuda de la palanca -U30800-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Presionar el anagrama -1- hasta que encaje audiblemente.

- Verificar que el anagrama este fijado correctamente.

E66-10346

Emblema de la parte delantera "FR": desmontar y montar

Emblema de la parte delantera "FR": desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-

Desmontar

  ¡Atención!

Para desmontar el anagrama adhesivo FR no es necesario desmontar:

La rejilla superior del revestimiento del paragolpes

- Antes de desmontar el anagrama adhesivo de la rejilla superior del revestimiento del paragolpes se deben calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

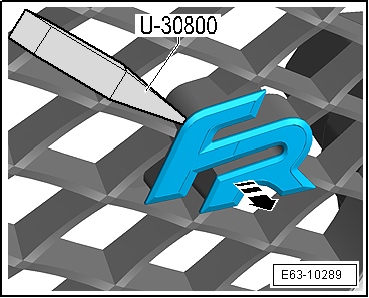

- Con la ayuda de la palanca -U 30800-, desprender cuidadosamente el anagrama adhesivo de la rejilla superior del revestimiento del paragolpes.

- Eliminar los posibles restos de pegamento de la cinta adhesiva de la rejilla superior del revestimiento del paragolpes.

Montar

- Limpiar, con alcohol isopropílico o heptanol, la zona de la rejilla superior del revestimiento del paragolpes donde se deben colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto del anagrama adhesivo a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector del adhesivo del nuevo anagrama "FR".

- Presentar el anagrama adhesivo "FR", en la posición correcta, sobre la zona de la rejilla superior del revestimiento del paragolpes, de forma que los tetones de encaje entren en los orificios guía de la misma.

- Colocar el anagrama adhesivo y presionarlo con el útil de presión -T20098-.

E63-10289

Emblema de la parte delantera "CUPRA": desmontar y montar

Emblema de la parte delantera "CUPRA": desmontar y montar

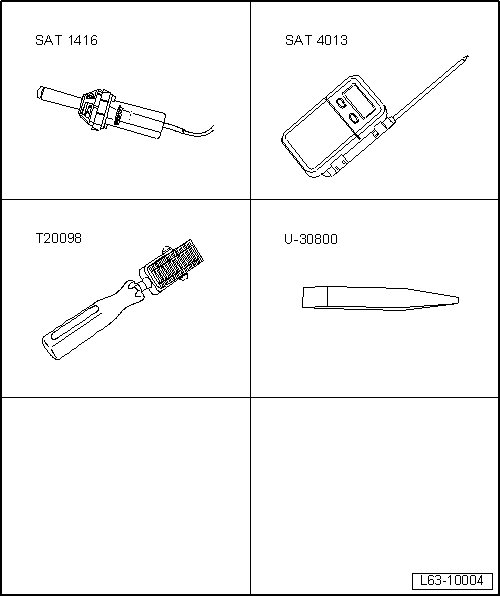

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-

Desmontar

  ¡Atención!

Para desmontar el anagrama adhesivo CUPRA no es necesario desmontar:

La rejilla superior del revestimiento del paragolpes

- Antes de desmontar el anagrama adhesivo de la rejilla superior del revestimiento del paragolpes se deben calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

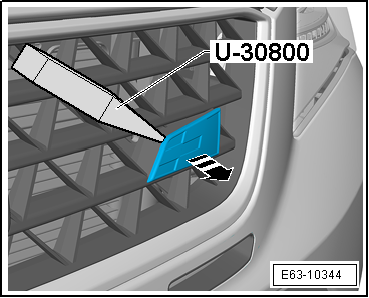

- Con la ayuda de la palanca -U 30800-, desprender cuidadosamente el anagrama adhesivo de la rejilla superior del revestimiento del paragolpes.

- Eliminar los posibles restos de pegamento de la cinta adhesiva de la rejilla superior del revestimiento del paragolpes.

Montar

- Limpiar, con alcohol isopropílico o heptanol, la zona de la rejilla superior del revestimiento del paragolpes donde se deben colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto del anagrama adhesivo a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector del adhesivo del nuevo anagrama "CUPRA".

- Presentar el anagrama adhesivo "CUPRA", en la posición correcta, sobre la zona de la rejilla superior del revestimiento del paragolpes, de forma que los tetones de encaje entren en los orificios guía de la misma.

- Colocar el anagrama adhesivo y presionarlo con el útil de presión -T20098-.

E63-10344
