Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Palanca de cambios y caja de protección de la palanca de cambios

Seat Leon (2013-2020) Manual de Taller | Transmisión | Cambio man.-accion., conjunto, bloqueo diferencial | Mecanismo de accionamiento del cambio | Cuadro de montaje - Palanca de cambios y caja de protección de la palanca de cambios

  Aviso

  • Lubricar los puntos de apoyo y las superficies de deslizamiento.
  • Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar la grasa.

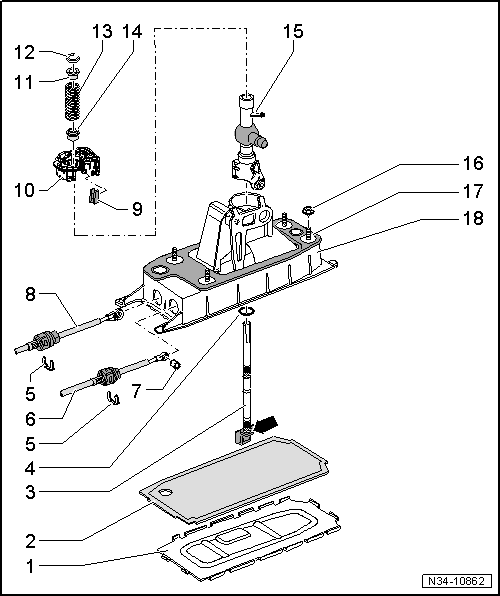

Cuadro de montaje - Palanca de cambios y caja de protección de la palanca de cambios

1 - Placa inferior

  • Para desmontarla, abrir las pestañas
  • Sustituir tras el desmontaje
  • Fijar a la caja de protección

2 - Junta

  • Sustituir tras el desmontaje

3 - Palanca de cambios

  • Se puede desmontar y montar con la guía de la palanca de cambios montada

4 - Arandela de amortiguación

  • Encajar en la palanca de cambios hasta el tope -flecha-

5 - Arandela de seguridad

  • No dañar los cables de mando al desmontarla
  • Sustituir tras el desmontaje

6 - Cable de selección

  • Desprender de la escuadra de selección
  • Encajar en la escuadra de selección dentro del mecanismo de accionamiento del cambio
  • Posición de montaje

7 - Casquillo

8 - Cable de cambio

  • Desprender de la guía de la palanca de cambios
  • Encajar en la guía de la palanca de cambios dentro del mecanismo de accionamiento del cambio
  • Posición de montaje

9 - Elemento amortiguador

10 - Semicojinete

  • Se daña al desmontarlo
  • Sustituir tras el desmontaje

11 - Casquillo

12 - Arandela de seguridad

  • Desmontar y montar

13 - Muelle de compresión

14 - Casquillo

15 - Guía de la palanca de cambios

16 - Tuerca hexagonal

  • 4 unidades
  • M 6: 8 Nm
  • M 8: 25 Nm

17 - Junta

  • Entre la caja de protección de la palanca de cambios y los bajos del vehículo
  • Sustituir cuando se desmonte la caja de protección de la palanca de cambios
  • Autoadhesiva
  • Pegar sobre la caja de protección de la palanca de cambios

18 - Caja de protección de la palanca de cambios

  • Con muelle de comprensión y escuadra de selección
  • El muelle y la escuadra no se pueden desmontar

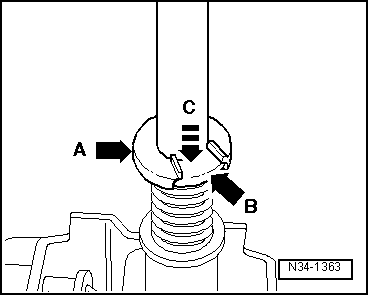

Desmontar y montar la arandela de seguridad

- Para desmontar y montar la arandela de seguridad -flecha A- hay que presionar con un destornillador el casquillo distanciador -flecha B- en la dirección de la -flecha C- hasta el tope y extraer la arandela de seguridad.

- No ladear el casquillo al presionarlo.

  • Deberá quedar visible la ranura de la palanca de cambios donde se aloja la arandela de seguridad.

- Distender el muelle con cuidado.

N34-1363

Cuadro de montaje - Cables de mando

  Aviso
  • Lubricar los puntos de apoyo y las superficies de deslizamiento.
  • Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar la grasa.

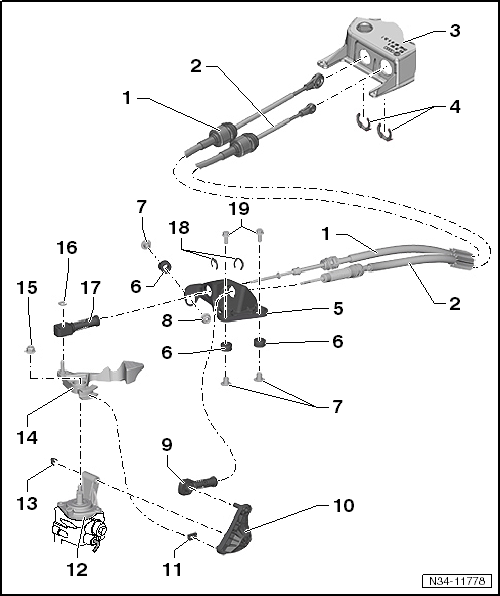

Cuadro de montaje - Cables de mando

1 - Cable de cambio

  • Unir con el elemento de fijación
  • Posición de montaje

2 - Cable de selección

  • Unir con el elemento de fijación
  • Posición de montaje

3 - Caja de protección de la palanca de cambios

4 - Arandela de seguridad

  • Sustituir tras el desmontaje
  • No dañar los cables de mando al desmontarla

5 - Contrasoporte de los cables de mando

  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio

6 - Manguito

  • Para alojar el contrasoporte de los cables de mando en el cambio

7 - Pieza distanciadora

8 - Tuerca

  • Para el contrasoporte de los cables de mando
  • 20 Nm

9 - Elemento de fijación del cable de mando

  • Para fijar el cable de selección a la palanca de reenvío
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • No confundir. El elemento que fija el cable de selección a la palanca de reenvío y el que fija el cable de cambio a la bieleta de selección son diferentes.
  • Asignación
  • Desmontar de la palanca de reenvío
  • Encajar en la palanca de reenvío

10 - Palanca de reenvío del movimiento de selección

  • Asignación
  • Engrasar
  • Posición de montaje
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • Desmontar y montar la palanca de reenvío junto con el elemento de fijación del cable

11 - Patín

12 - Eje selector con tapa

  • (Unidad de mando)
  • Sustituir el retén del eje selector

13 - Clip

  • Para la palanca de reenvío

14 - Bieleta de selección

  • Engrasar
  • Montar
  • Posición de montaje
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio

15 - Tuerca hexagonal

  • Autoblocante
  • Sustituir tras el desmontaje
  • 25 Nm

16 - Arandela de seguridad

  • Sustituir tras el desmontaje
  • Desmontar

17 - Elemento de fijación del cable de mando

  • Para fijar el cable de cambio a la bieleta de selección
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • No confundir. El elemento que fija el cable de selección a la palanca de reenvío y el que fija el cable de cambio a la bieleta de selección son diferentes

18 - Arandela de seguridad

  • Sustituir tras el desmontaje
  • No dañar los cables de mando al desmontarla

19 - Tornillo

  • Para el contrasoporte de los cables de mando
  • 2 unidades
  • 20 Nm

Cuadro de montaje - Mecanismo de accionamiento del cambio

  Aviso
  • Lubricar los puntos de apoyo y las superficies de deslizamiento.
  • Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar la grasa.

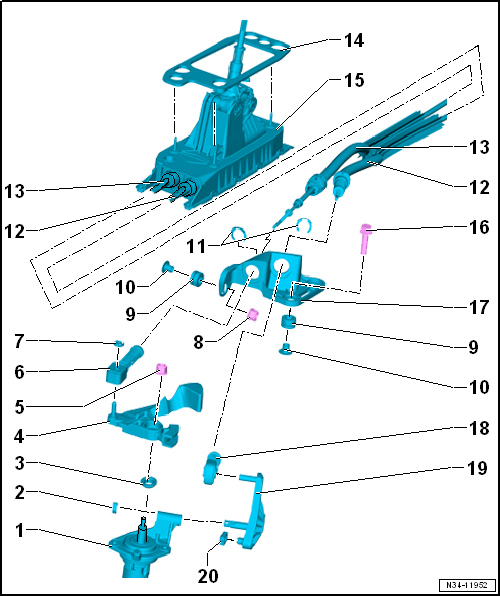

Cuadro de montaje - Mecanismo de accionamiento del cambio

1 - Eje selector con tapa

2 - Clip

  • Para la palanca de reenvío

3 - Retén

  • Sustituir

4 - Bieleta de selección

  • Engrasar
  • Colocarla de tal forma que la zona sin dientes encaje en el eje selector
  • Engrasar antes de montar
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • Posición de montaje

5 - Tuerca hexagonal

  • Autoblocante
  • Sustituir tras el desmontaje
  • 25 Nm

6 - Elemento de fijación del cable de mando

  • Para fijar el cable de cambio a la bieleta de selección
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • No confundir. El elemento que fija el cable de selección a la palanca de reenvío y el que fija el cable de cambio a la bieleta de selección son diferentes
  • Asignación

7 - Arandela de seguridad

  • Sustituir tras el desmontaje

8 - Tuerca

  • Para el contrasoporte de los cables de mando
  • 20 Nm

9 - Manguito

  • 3 unidades
  • Para alojar el contrasoporte de los cables de mando en el cambio

10 - Pieza distanciadora

  • 3 unidades

11 - Arandela de seguridad

  • Sustituir tras el desmontaje
  • No dañar los cables de mando al desmontarla

12 - Cable de selección

  • Unir con el elemento de fijación
  • Posición de montaje

13 - Cable de cambio

  • Unir con el elemento de fijación
  • Posición de montaje

14 - Junta

  • Entre la caja de protección de la palanca de cambios y los bajos del vehículo
  • Sustituir cuando se desmonte la caja de protección de la palanca de cambios
  • Autoadhesiva
  • Pegar sobre la caja de protección de la palanca de cambios

15 - Caja de protección de la palanca de cambios

16 - Tornillo hexagonal

  • 2 unidades
  • Para el contrasoporte de los cables de mando
  • 20 Nm

17 - Contrasoporte de los cables de mando

18 - Elemento de fijación de cable de mando

  • Para fijar el cable de selección a la palanca de reenvío
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • No confundir. El elemento que fija el cable de selección a la palanca de reenvío y el que fija el cable de cambio a la bieleta de selección son diferentes
  • Asignación
  • Desmontar de la palanca de reenvío
  • Encajar en la palanca de reenvío

19 - Palanca de reenvío del movimiento de selección

  • Asignación
  • Engrasar
  • Posición de montaje
  • Tras su montaje, ajustar el mecanismo de accionamiento del cambio
  • Desmontar y montar la palanca de reenvío junto con el elemento de fijación del cable

20 - Patín

Pomo de la palanca de cambios: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

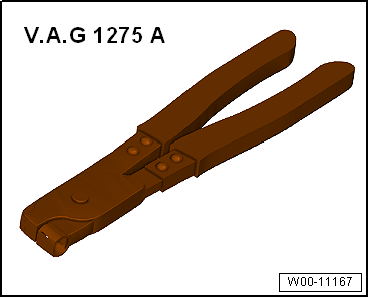

  • Alicates para abrazaderas de tubos flexibles -V.A.G 1275 A-

W00-11167

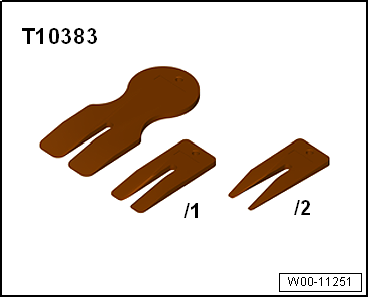

  • Cuñas -T10383-

W00-11251

Desmontar

- Separar el guardapolvo del inserto de la consola central haciendo palanca con cuidado con la cuña -T10383/1--flechas-.

E68-10168

- Volver el guardapolvo hacia arriba, sobre el pomo de la palanca de cambios.

- Abrir la abrazadera de apriete -flecha- y extraer el pomo junto con el guardapolvo.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

- Encajar el pomo con el guardapolvo en la palanca de cambios hasta el tope.

- Fijar el pomo a la palanca de cambios con la abrazadera de apriete -flecha-; para ello utilizar los alicates -V.A.G 1275 A-.

N34-11973
