Seat Leon (2013-2020) Manual de Taller: Portarrelés, portafusibles y cajas electrónicas

Seat Leon (2013-2020) Manual de Taller | Electricidad | Sistema eléctrico | Cables | Portarrelés, portafusibles y cajas electrónicas

Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas

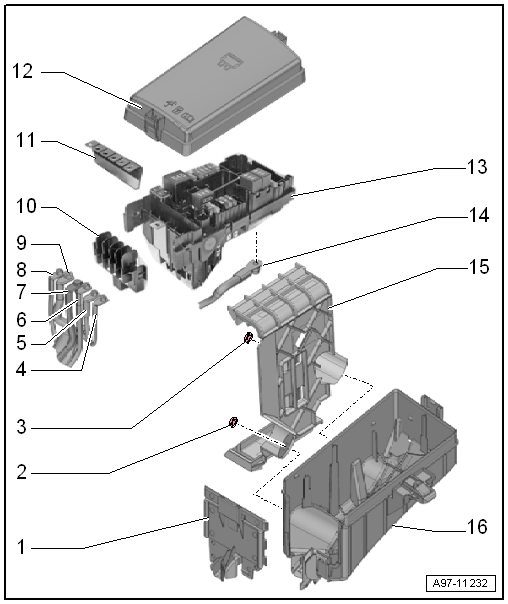

Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas, en el vano motor

Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas, en el vano motor

1 - Cubierta delantera

  • Para la caja electrónica en el vano motor

2 - Tuerca

  • 9 Nm

3 - Tuerca

  • 9 Nm

4 - Tubería

  • Para ventilador del radiador
  • 4,5 Nm

5 - Tubería

  • Para borne 30
  • 4,5 Nm

6 - Tubería

  • Para dirección asistida electromecánica
  • 4,5 Nm

7 - Tubería

  • Para batería B+
  • 6 Nm

8 - Tubería

  • Para borne 30
  • 4,5 Nm

9 - Tubería

  • Para alternador
  • 6 Nm

10 - Caja de fusibles A -SA-

  • Desmontar y montar

11 - Panel de fusibles

  • Desmontar y montar

12 - Cubierta

  • Para la caja electrónica en el vano motor

13 - Portarrelés y caja de fusibles B -SB-

  • Con el carril de unión para caja de fusibles A
  • Desmontar y montar

14 - Tubería

  • 6 Nm

15 - Soporte

  • Para unidad de control del motor

16 - Caja electrónica en el vano motor

  • Desmontar y montar

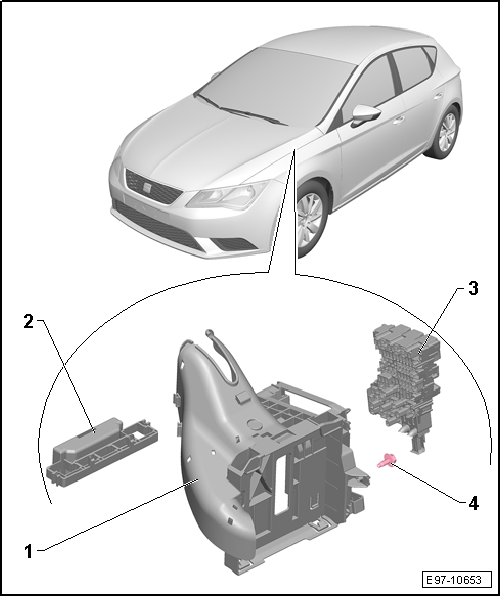

Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas, pilar A vehículos con volante a la izquierda

Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas, pilar A vehículos con volante a la izquierda

1 - Soporte unidad de control de la red de a bordo -J519-

  • Desmontar y montar

2 - Soporte unidad de control de la ayuda de aparcamiento -J446-

  • Desmontar y montar

3 - Caja de fusibles C -SC-

  • Desmontar y montar

4 - Tornillo

  • 3 unidades
  • 3 Nm

Caja electrónica: desmontar y montar

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar la carcasa del filtro de aire.

Motor diésel

- Desmontar la unidad de control del motor y dejarla a un lado con los conectores acoplados.

Motor de gasolina

- Desmontar la unidad de control del motor y dejarla a un lado con los conectores acoplados.

Continúa para todos los vehículos

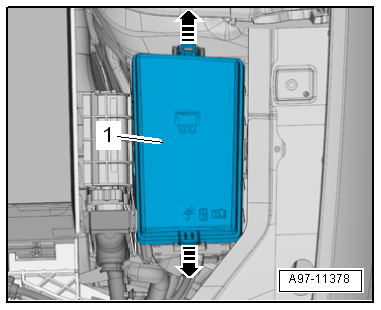

- Pulsar las teclas de desbloqueo -flecha-; quitar la tapa -1- de la caja electrónica en el vano motor.

A97-11378

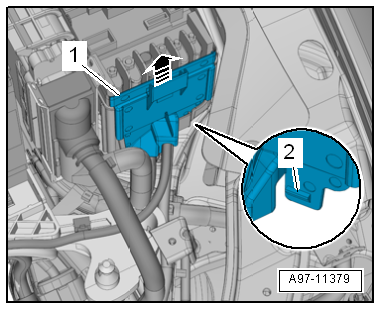

- Desbloquear la orejeta de sujeción -2- con un destornillador; retirar la cubierta delantera -1- hacia arriba -flecha-.

A97-11379

- Tronzar sujetacables en la parte inferior del mazo de cables.

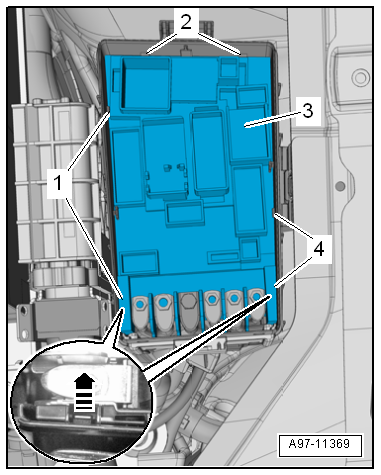

- Desbloquear -flecha- los encastres -1, 2, y 4-; quitar la caja de fusibles B -3- y dejarla a un lado.

A97-11369

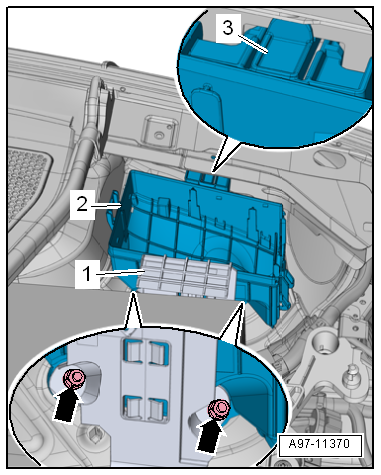

- Desenroscar las tuercas -flechas-; retirar el soporte para la unidad de control del motor -1-.

- Desbloquear la orejeta de sujeción -3- y desenganchar de los espárragos la caja electrónica en el vano motor -2-.

- Sacar la caja electrónica en el vano motor hacia arriba.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Conectar la batería. Medidas necesarias.

Pares de apriete

  • "Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas, en el vano motor"

A97-11370

Portarrelés y portafusibles en la caja electrónica: desmontar y montar

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar la carcasa del filtro de aire.

- Pulsar las teclas de desbloqueo -flecha-; quitar la tapa -1- de la caja electrónica en el vano motor.

A97-11378

- Desbloquear la orejeta de sujeción -2- con un destornillador; retirar la cubierta delantera -1- hacia arriba -flecha-.

- Marcar los cables eléctricos en las uniones atornilladas para volver a montarlos en su lugar.

A97-11379

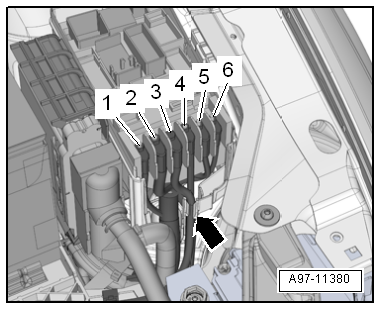

- Desenroscar las tuercas -1, 2, 4, 5 y 6- y el tornillo -3- y liberar los cables eléctricos -flecha-.

- Tronzar sujetacables en la parte inferior del mazo de cables.

A97-11380

- Desbloquear -flecha- los encastres -1, 2 y 4-; quitar la caja de fusibles B -3- y dejarla a un lado.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Después de marcarlos, hay que colocar en posición los cables eléctricos en el portafusibles A y afianzarlos.

- Conectar la batería. Medidas necesarias.

Pares de apriete

  • "Cuadro de ubicaciones - Portarrelés, portafusibles y cajas electrónicas, en el vano motor"

A97-11369

Portafusibles principal en la caja electrónica: desmontar y montar

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar el portafusibles B.

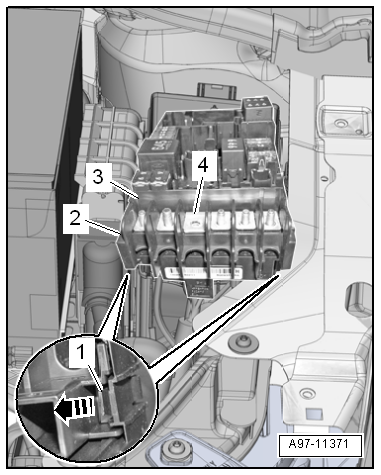

- Sacar el panel de fusibles -4- hacia arriba del portafusibles B.

- Desbloquear -flecha- las orejetas de sujeción -1- y sacar hacia abajo el portafusibles A -2- del portafusibles B -3-.

Montar

El montaje se realiza en el orden inverso de operaciones.

A97-11371

Portarrelés y portafusibles detrás del tablero de instrumentos del lado del conductor: desmontar y montar

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar la cubierta lateral tablero de instrumentos, lado del conductor.

- Desmontar la cubierta zona reposapiés, lado del conductor.

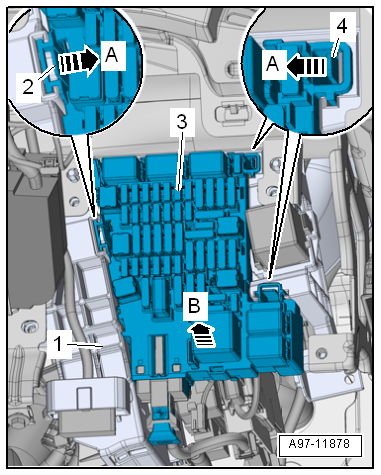

- Desbloquear -flecha A- las orejetas de sujeción -2 y 4-.

- Sacar hacia atrás -flecha B- el portafusibles C -3- del soporte -1-.

- Desmontar los cables eléctricos.

  Aviso

La ocupación exacta figura en el esquema eléctrico actualizado → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes.

Montar

El montaje se realiza en el orden inverso de operaciones.

A97-11878
