Seat Leon (2013-2020) Manual de Taller: Pinza de freno trasero

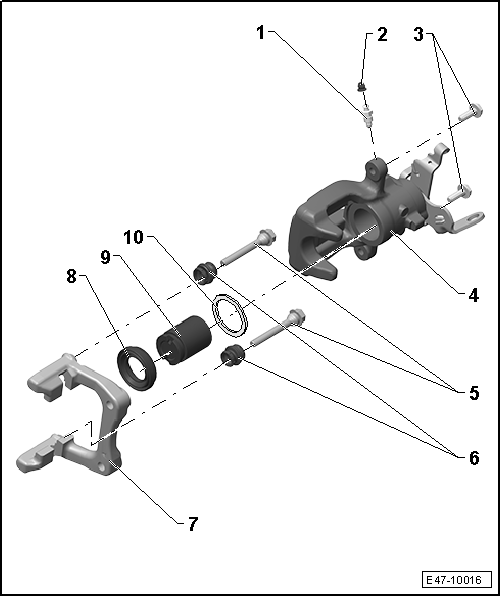

Cuadro de montaje - Pinza de freno trasero

Cuadro de montaje - Pinza de freno trasero

1 - Tornillo de purga de aire, 10 Nm

  • Antes de enroscar, engrasar la rosca con una capa fina de pasta de montaje

2 - Caperuza protectora

3 - Tornillo, 35 Nm

  • Autoblocante
  • Sustituir después de cada desmontaje
  • Al soltar y apretar, inmovilizar el perno guía

4 - Carcasa de la pinza de freno con palanca para cable del freno de mano

  • Si la palanca del cable de freno de mano no es hermética, sustituir la carcasa de la pinza de freno
  • Después de la reparación, hacer una purga previa en la carcasa de la pinza de freno

5 - Perno guía

  • Engrasar antes de colocar la caperuza protectora

6 - Caperuza protectora

  • Colocar en el portafreno y en el perno guía

7 - Portafreno con perno guía y caperuza protectora

  • Se suministra como recambio ensamblado, con suficiente cantidad de grasa en los pernos guía
  • Si las cubiertas protectoras o los pernos guía están dañados, hay que montar el juego de reparación. Utilizar el cojín de grasa adjunto para engrasar los pernos guía

8 - Caperuza protectora

  • Montar con el labio de sellado exterior en el émbolo

9 - Émbolo con dispositivo de reajuste automático

  • Desmontar y montar
  • Aplicar al émbolo una capa fina de pasta de montaje

10 - Anillo de junta

  • No dañar al colocar el émbolo
  • Desmontar y montar

Émbolo de la pinza de freno: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave abrir / cerrar -T10165-
  • Palanca -U30800-
  Aviso
  • Exceptuando el desmontaje y montaje del émbolo de la pinza de freno no se permite ninguna reparación en la pinza de freno.
  • En caso de reparaciones montar el juego de reparación completo.
  • Para limpiar el freno sólo debe utilizarse alcohol.
  • Las pinzas de freno nuevas vienen ya con líquido de frenos y prepurgadas.
  • Aplicar una fina capa de pasta de montaje G 052 150 A2 sobre el cilindro de freno, el émbolo y el anillo junta.

Desmontar:

  ¡ATENCIÓN!

El ajuste del émbolo del freno sólo se puede realizar con la herramienta retractora -T10165-.

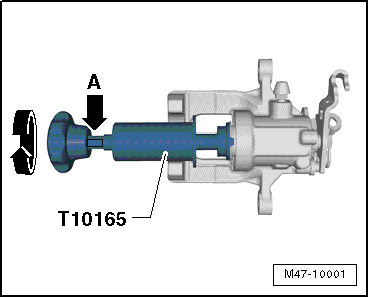

- Colocar la llave abrir / cerrar -T10165- en el émbolo de la carcasa de la pinza de freno.

- Extraer el émbolo de la carcasa de la pinza de freno girando el útil hacia la izquierda.

  • En caso de que los émbolos tengan movimiento pesado, se puede colocar una llave de boca (e/c 13) en las superficies previstas para la llave -flecha A-.

M47-10001

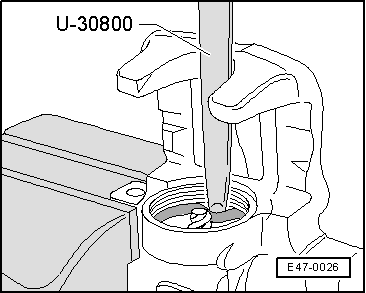

- Extraer el anillo de junta con la palanca -U30800-.

Montar:

- Las superficies del émbolo y del anillo de junta se deben limpiar sólo con alcohol, secándolas a continuación.

- Antes de montar el émbolo y el anillo junta, aplicarles una capa fina de pasta de montaje.

- Colocar el anillo de junta en la carcasa de la pinza de freno.

E47-0026

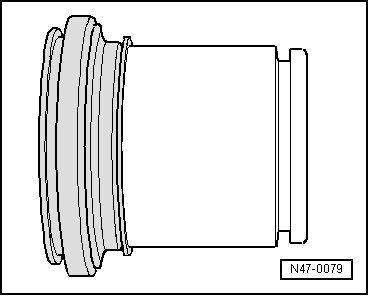

- Colocar la caperuza protectora con el labio de estanqueidad exterior sobre el émbolo.

N47-0079

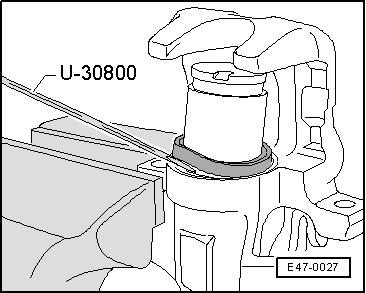

- Colocar el labio de estanqueidad interior con la ayuda de la palanca -U30800- en la garganta del cilindro.

  Aviso

Durante esta operación hay que sostener el émbolo delante de la carcasa de la pinza de freno.

- Colocar la llave abrir / cerrar -T10165- en el émbolo de la carcasa de la pinza de freno.

E47-0027

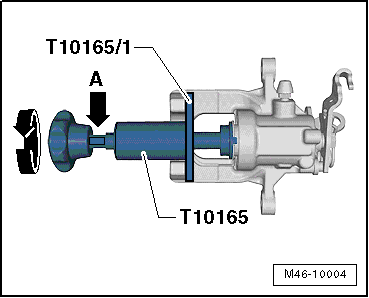

- Para enroscar el émbolo utilizar la placa -T10165/1-.

- Montar el émbolo en la carcasa de la pinza de freno girando el útil hacia la derecha.

  Aviso
  • Colocar el dispositivo de introducción y extracción de émbolos de tal forma que el collar quede apoyado en la pinza de freno.
  • Si se modifica la posición del émbolo con la llave abrir / cerrar -T10165-, se rompe el reajuste automático de la pinza de freno.

- Colocar las pastillas de freno.

Purga previa de la pinza de freno:

M46-10004

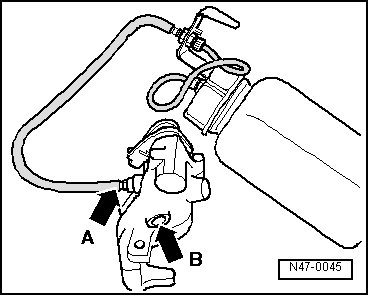

- Abrir el tornillo de purga de aire -flecha A- y, utilizando una botella de recuperación, llenar líquido de frenos hasta que éste salga sin burbujas por el orificio roscado (conexión del tubo flexible de freno) -flecha B-.

- Cerrar la válvula de purga.

  Aviso

Para la purga previa, colocar la pinza de freno tal como se muestra en la ilustración.

N47-0045
