Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Servofreno / cilindro maestro del freno

Seat Leon (2013-2020) Manual de Taller | Tren de rodaje | Sistema de frenos | Freno hidráulico, reg., serv. | Cuadro de montaje - Servofreno / cilindro maestro del freno

Cuadro de montaje - Servofreno / cilindro maestro del freno, vehículos con el volante a la izquierda

  Aviso

El cilindro maestro de freno y el servofreno se pueden sustituir independientemente.

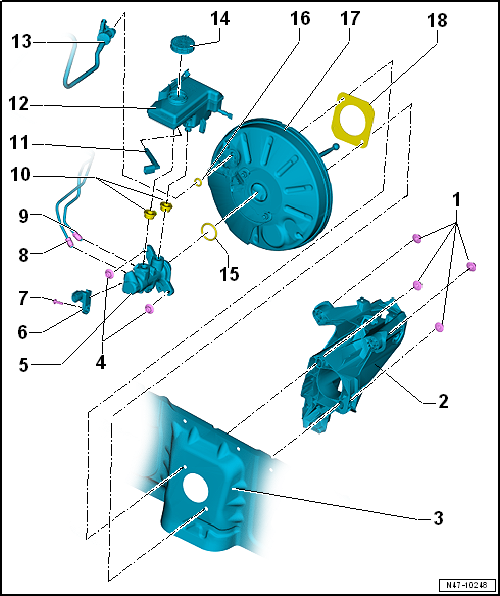

Cuadro de montaje - Servofreno / cilindro maestro del freno

1 - Tuerca

  • Autoblocante
  • Sustituir después de cada desmontaje
  • Orden de atornillado
  • 25 Nm

2 - Bloque soporte/pedalería

  • Con pedal de freno

3 - Panel frontal de la caja de aguas

4 - Tuerca

  • Autoblocante
  • Sustituir después de cada desmontaje
  • 23 Nm

5 - Cilindro maestro de freno

  • No se puede reparar
  • En caso de anomalías, sustituir por completo

6 - Conmutador de las luces de freno -F-

  • "Conmutador de las luces de freno: desmontar y montar"

7 - Tornillo

  • 8 Nm

8 - Tubería de freno

  • Cilindro maestro / Circuito del émbolo de la varilla de presión a la unidad hidráulica
  • 14 Nm

9 - Tubería de freno

  • Cilindro maestro / Circuito de émbolo flotante a la unidad hidráulica
  • 14 Nm

10 - Tapón obturador

  • Humedecer con liquido de frenos y encajar el deposito del líquido de frenos

11 - Conexión para el Contacto de advertencia del nivel del líquido de frenos -F34-

  • Con conexión para Contacto de advertencia del nivel del líquido de frenos -F34-
  • Ubicación de componentes
  • 8 Nm

12 - Depósito del líquido de frenos

13 - Tubo flexible de depresión

  • Con válvula de retención
  • Colocar en el servofreno
  • El Sensor de depresión -G608- únicamente se monta en motores de gasolina

14 - Tapa de cierre

15 - Junta

  • Tubo flexible de depresión/servofreno

16 - Retén

  • Cilindro maestro de freno/servofreno

17 - Servofreno

  • Verificación de funcionamiento:

-  Con el motor parado, pisar con fuerza varias veces el pedal del freno (con ello se reduce la depresión existente en el aparato)

-  A continuación, mantener el pedal de freno en la posición de frenado ejerciendo una fuerza media con el pie y arrancar el motor. Si el servofreno funciona a la perfección, el pedal de freno cede entonces notablemente a la fuerza del pie (actúa el efecto de multiplicación)

18 - Junta

  • Sustituir
  • Pegada, solo en caso de montaje en serie
  • La unión pegada en el servofreno y en el panel frontal no hay que renovarla

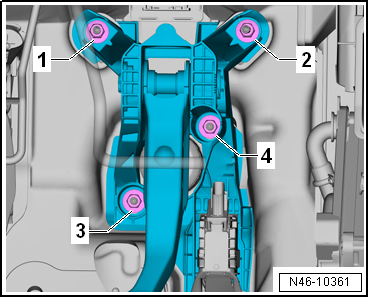

Orden de atornillado:

N46-10361

Ubicación de componentes:

1 - Conmutador del pedal de freno -F63-

2 - Sensor de depresión -G608-

El Sensor de depresión -G608- únicamente se monta en motores de gasolina.

3 - Contacto de advertencia del nivel del líquido de frenos -F34-

A46-10190

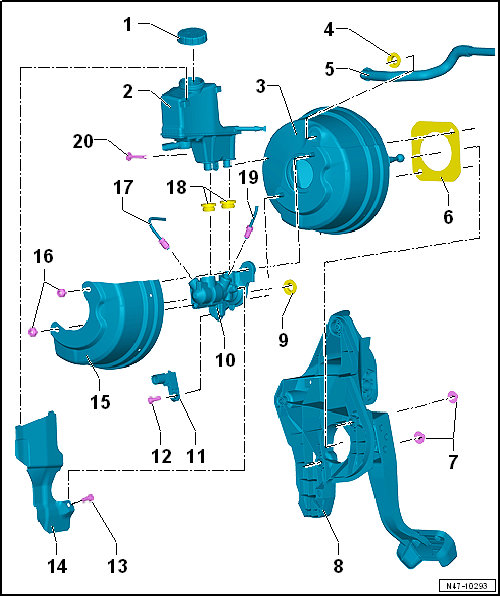

Cuadro de montaje - Servofreno / cilindro maestro del freno, vehículos con el volante a la derecha

  Aviso

El cilindro maestro de freno y el servofreno se pueden sustituir independientemente.

Cuadro de montaje - Servofreno / cilindro maestro del freno, vehículos con el volante a la derecha

1 - Tapa de cierre

2 - Depósito del líquido de frenos

  • Con contacto de advertencia del nivel de líquido de frenos -F34-

3 - Servofreno

  • Prueba de funcionamiento:

-  Con el motor parado, pisar con fuerza el pedal del freno varias veces (de esta forma se reduce la depresión existente)

-  A continuación, mantener el pedal del freno pisado ejerciendo una presión intermedia y poner el motor en marcha. En caso de un funcionamiento correcto del servofreno, el pedal cede notablemente bajo el pie (comienza el efecto del servofreno)

  • En caso de fallos hay que sustituirlo completo (comprobar primero el sistema de depresión del servofreno)

4 - Junta

  • Tubo flexible de depresión/servofreno

5 - Tubería de depresión

6 - Junta

  • Sustituir tras el desmontaje
  • Pegada, sólo en caso de montaje en serie
  • Retirar los restos de pegamento
  • La unión pegada en el servofreno y en el panel frontal no hay que renovarla

7 - Tuerca

  • 2 unidades
  • 20 Nm

8 - Caballete soporte con pedal del freno

9 - Junta

  • Sustituir si estuviera dañada
  • Asegurarse de que la junta esté correctamente colocada
  • Cilindro maestro de freno/servofreno

10 - Cilindro maestro de freno

  • Cerciorarse de que la varilla de empuje esté bien colocada en el cilindro maestro al ensamblar este último con el servofreno

11 - Conmutador de las luces de freno -F-

12 - Tornillo

  • 8 Nm

13 - Tornillo

  • 8 Nm

14 - Chapa de protección térmica

  • En el depósito del líquido de frenos

15 - Chapa de protección térmica

  • Para el servofreno

16 - Tuerca

  • Sustituir tras el desmontaje
  • 2 unidades
  • Autoblocante
  • 23 Nm

17 - Tubería de freno

  • Cilindro maestro de freno/circuito del émbolo secundario a la unidad hidráulica
  • 14 Nm

18 - Tapón de estanqueidad

  • Sustituir si estuviera dañado
  • Asegurarse de que el tapón esté correctamente colocado
  • Antes de encajar el depósito del líquido de frenos en el cilindro maestro de freno, mojar los tapones de estanqueidad con líquido de frenos
  • Cilindro maestro del freno/depósito del líquido de frenos

19 - Tubería de freno

  • Cilindro maestro de freno/circuito del émbolo primario a la unidad hidráulica
  • 14 Nm

20 - Remache expansivo

  • Para fijar el depósito del líquido de frenos
