Seat Leon (2013-2020) Manual de Taller: Luneta

Cuadro de montaje - Luneta

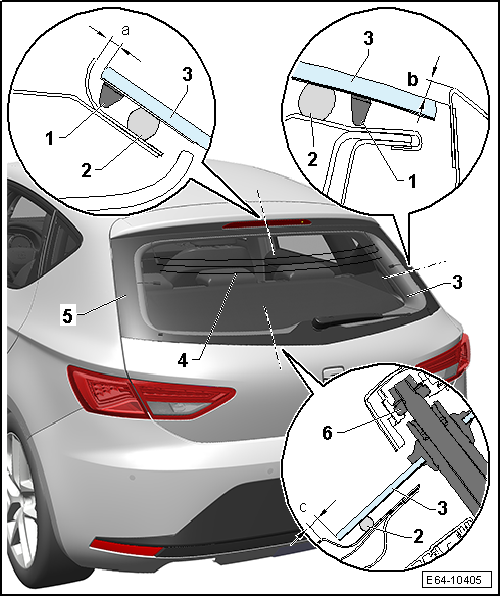

Cuadro de montaje - Luneta (versión 2 y 4 puertas)

Cuadro de montaje - Luneta

1 - Taco distanciador

  • Distribuidos en el perímetro del cristal

2 - Pasta de pegado/hermetizado (PUR)

  • Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (incluye pre-cordón y los restos de material que hubiera sobre el cristal)

  ¡Atención!

Si el cristal es nuevo, aplicar la pasta de pegado/hermetizado (PUR) sobre la marca prevista a tal fin.

3 - Luneta

4 - Filamento

  • De material conductor eléctrico.
  • Para el sistema térmico de la luneta.

5 - Capa de cerámica

  ¡Atención!

No dañar durante la manipulación del cristal

6 - Motor del limpialuneta

Cota a - 2,5 mm

Cota b - ver medidas abajo según modelo

Modelo 5 puertas: 3,4 mm

Modelo 3 puertas: 4,5 mm

Cota c - 2,5 mm

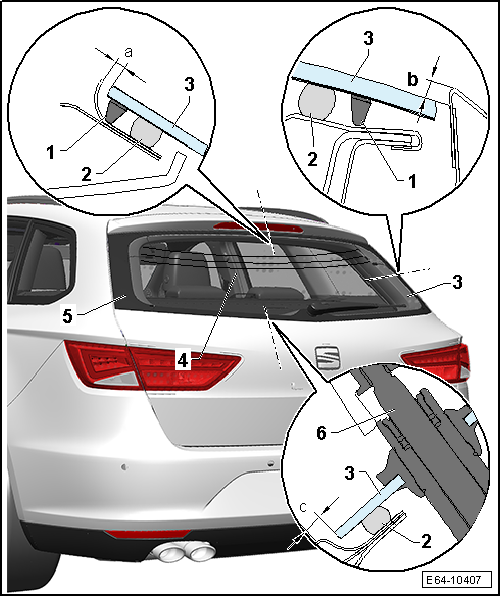

Cuadro de montaje - Luneta (versión ST)

Cuadro de montaje - Luneta (versión ST)

1 - Taco distanciador

  • Distribuidos en el perímetro del cristal

2 - Pasta de pegado/hermetizado (PUR)

  • Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (incluye pre-cordón y los restos de material que hubiera sobre el cristal)

  ¡Atención!

Si el cristal es nuevo, aplicar la pasta de pegado/hermetizado (PUR) sobre la marca prevista a tal fin.

3 - Luneta

4 - Filamento

  • De material conductor eléctrico
  • Para el sistema térmico de la luneta

5 - Capa de cerámica

  ¡Atención!

No dañar durante la manipulación del cristal

6 - Motor del limpialuneta

Cota a - 2,5 mm

Cota b - 3

Cota c - 2,5 mm

Luneta: desmontar y montar

Luneta: desmontar y montar

  • Cuchillo eléctrico -SAT 1561A-
  • Conjunto cuchillas -SAT 1561/20-
  • Kit separación cristales -VAS 6452-
  • Palanca -U 30800-
  • Útil de medición -U 40807-
  • Ventosa lunas -VAG 1344-

Luneta: desmontar y montar

  • Pistola sellado lunas -SAT 5350-
  • Mango tirador -VAG 1351/1-
  • Dispositivo de desmontaje -VAG 1474B-
  • Kit extracción cristales -VAG 1755-
  • Calentador cartuchos -VAG 1939A-
  • Útil de sujeción -T10038-

Materiales

  • Alambre de corte
  • Hilo de corte
  • Pegamento monocomponente
  • Pegamento bicomponente
  • Activador para cristales
  • Disolvente de limpieza
  • Aplicador
  • Quitapegamentos
  • Imprimación (Cristal/Pintura)

1)  Tener en cuenta las instrucciones del fabricante incluidas en el embalaje del equipo.

2)  Para la aplicación de este material utilizar la pistola sellado lunas -SAT 5350-.

3)  Para la aplicación de este material utilizar la pistola pegado lunas -SAT 5360-.

4)  Tener en cuenta el tiempo de secado.

Luneta no deteriorada: desmontar

Desmontar

- Separar los conectores para la luneta térmica y fijarlos hacia el centro de la luneta con cinta de carrocero.

- Desmontar el revestimiento del portón posterior.

- Desmontar el brazo limpialuneta.

- Desmontar el motor del limpialuneta.

  ¡ATENCIÓN!

Al desmontar un cristal es imprescindible llevar gafas protectoras y guantes de cuero puestos.

Tener en cuenta las instrucciones del fabricante incluidas en el embalaje del equipo.

- Con el desbobinador de alambre -VAS 6452/1-, extraer aproximadamente 7,50 m de alambre de corte (corresponde a 7 vueltas del desbobinador) y cortar.

  ¡PELIGRO!

Riesgo de daños personales.

La salida incontrolada de la punta de la lezna puede causar daños graves.

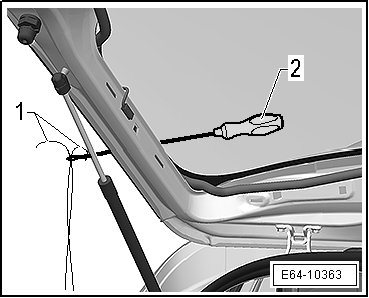

- Atravesar el cordón de pasta de pegado/hermetizado (PUR) con la lezna -2-, desde dentro hacia afuera, en el borde lateral superior izquierdo de la luneta, tal y como se muestra en la ilustración.

- Enhebrar ambos extremos del alambre de corte -1- en el orificio de la lezna -2-. Tirar de la lezna y hacer pasar los extremos del alambre hacia adentro del habitáculo.

  Aviso

Tener en cuenta que los extremos del alambre deben tener una longitud suficiente para alcanzar y superar ligeramente las esquinas inferiores de la luneta.

E64-10363

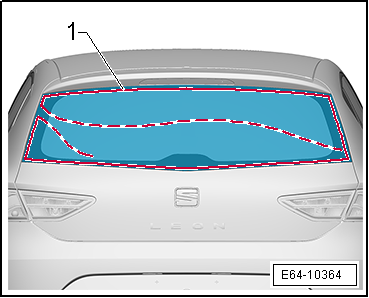

- Cerrar provisionalmente el portón y pasar el alambre de corte -1- por debajo de la luneta, tal y como se muestra en la ilustración.

  ¡Atención!

No deben trenzarse los extremos del alambre en el paso por el cordón de pegamento.

- Abrir el portón.

E64-10364

- Meter el extremo mas largo del alambre de corte -1- en el rodillo de arrastre -2- del dispositivo bobinador del kit separación cristales -VAS 6452-.

E64-10279

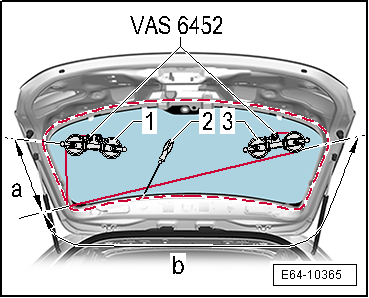

- Por el lado interior de la luneta, fijar con las ventosas el dispositivo bobinador -3-, tal y como se muestra en la ilustración.

- Repetir la operación con el otro extremo del alambre y fijar con las ventosas el dispositivo bobinador -1-, tal y como se muestra en la ilustración.

  Aviso

Utilizar la lezna guía -2- durante todo el proceso de desmontaje para facilitar el corte.

- Actuando respectivamente con cada dispositivo bobinador, cortar el cordón de pasta en las zonas comprendidas por las cotas -a- y -b-.

E64-10365

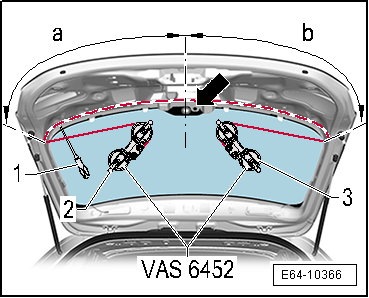

- Mediante el rodillo de arrastre del dispositivo bobinador liberar el alambre de manera controlada y colocar ambos dispositivos bobinadores -2- y -3- en sus nuevas posiciones, tal y como se muestra en la ilustración.

  Aviso

Con los dispositivos bobinadores así colocados es posible terminar de cortar la pasta de pegado y se evita dañar - en caso de que exista - el perno posicionador -flecha- de la luneta.

- Actuando respectivamente con cada dispositivo bobinador, cortar el cordón de pasta en las zonas comprendidas por las cotas -a- y -b- teniendo en cuenta de no dañar el perno posicionador -flecha- de la luneta.

- Con la ayuda de un segundo operario bajar parcialmente el portón y retirar la luneta con las ventosa lunas -VAG 1344-.

E64-10366

Luneta deteriorada: desmontar

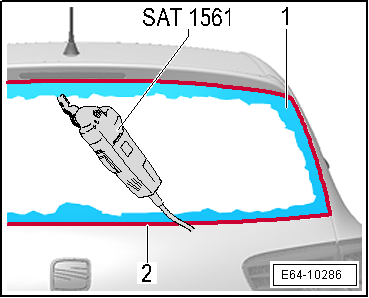

- Proteger la carrocería y el interior de los restos de cristal.

- Separar las conexiones para la luneta térmica.

- Proteger con cinta de carrocero -2- la superficie de la carrocería próxima a la brida de la luneta.

- Eliminar los trozos de cristal hasta la pasta de pegado/hermetizado (PUR).

- Eliminar la pasta (con restos de cristal) del hueco del cristal con el cuchillo eléctrico -SAT 1561A- y el rascador -SAT 1561/7+8-.

  ¡ATENCIÓN!

Es obligatorio usar guantes de cuero y gafas protectoras.

E64-10286

Luneta: montar

Sólo para cristales no deteriorados

- Preparar un cristal no deteriorado para el montaje.

Sólo para cristales nuevos

- Preparar un cristal nuevo para el montaje "Cristales nuevos: preparar para el montaje".

Continua para todos los cristales

- Preparar la brida de la carrocería para el montaje del cristal.

- Seguir las instrucciones de montaje.

- Respetar el tiempo de secado.

- En caso de existir, reparar los daños en la pintura.

- Limpiar de suciedad ocasionada por la pasta de pegado/hermetizado (PUR).
