Seat Leon (2013-2020) Manual de Taller: Cristales de la puerta

Cuadro de montaje - Cristal de la puerta delantera

Cuadro de montaje - Cristal de la puerta delantera

1 - Cristal de la puerta anterior

2 - Tuerca

  • 4 unidades
  • 6 +- 0,5 Nm

3 - Tapón

  • 5 unidades

4 - Unidad de control de la puerta del conductor

  • Unidad de control de la puerta del conductor -J386-

5 - Tornillo

  • 3 unidades
  • 3 +- 0,5 Nm

6 - Puerta anterior

7 - Tapa de protección interior

8 - Conjunto alzacristal

  • 9 - Motor alzacristal
  • La unidad de control motor alzacristal no va integrada en el motor del alzacristal.

Cuadro de montaje - Cristal de la puerta trasera

Cuadro de montaje - Cristal de la puerta trasera

1 - Soporte guía cristal

2 - Cristal de la puerta posterior

3 - Tuerca

  • 2 unidades
  • 6 Nm

4 - Motor alzacristal

  • Con unidad de control integrada en el motor.

5 - Tornillo

  • 3 unidades
  • 3,5 +- 0,5 Nm

6 - Mecanismo de accionamiento manual

  • Solo para conjunto alzacristal con accionamiento manual

7 - Conjunto alzacristal

8 - Tornillo

  • 2 unidades
  • 3,5 Nm

9 - Conjunto fijación cristal

  • 2 unidades

Compuesto por:

  • Casquillo expansible
  • Perno expansor

10 - Tapón

  • 4 unidades

Cristal de la puerta delantera: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-
  • Desmontar
  • Montar

Desmontar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Abrir la puerta anterior.

- Desmontar el revestimiento de la puerta anterior.

- Desmontar el altavoz.

- Desmontar la tapa de protección interior (puerta anterior).

- Conectar el conector del conmutador de alzacristales.

- Conectar el encendido.

W00-11118

- Posicionar el cristal, hasta poder visualizar los clips -flechas- de sujeción de las mordazas del cristal.

- Quitar el encendido y desacoplar el conector del conmutador de alzacristales.

E64-10307

- Aplicando p. ej. un destornillador a través de la escotadura en la guía del cristal -1- y a través del taladro en el cristal de la puerta -2- hay que oprimir el elemento de arrastre -3- y desbloquear el cristal.

- Extraer el cristal de la puerta del elemento de arrastre hacia arriba.

A57-10138

- Levantar la parte posterior del cristal -1- y girar hacia delante, en el sentido de la -flecha-, para sacarla de las guías -2-.

- Retirar el cristal.

Montar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

E64-10333

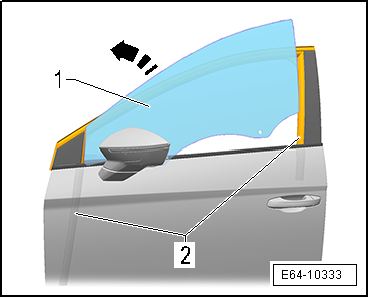

- Introducir el cristal -1- en las guías -2- en el sentido de la -flecha-. Cerciorarse de que el cristal queda colocado correctamente en la guía cristal.

- Conectar el conector del conmutador de alzacristales.

- Conectar el encendido.

- Posicionar a medio recorrido los clips de sujeción de las mordazas del cristal.

- Quitar el encendido y desacoplar el conector del conmutador de alzacristales.

E64-10334

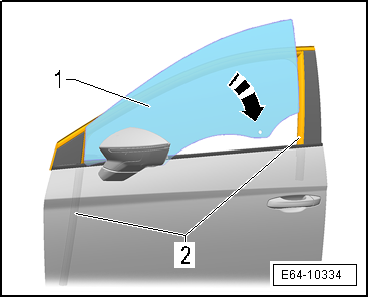

- Verificar que el cristal se aloja correctamente en la puerta.

E64-10308

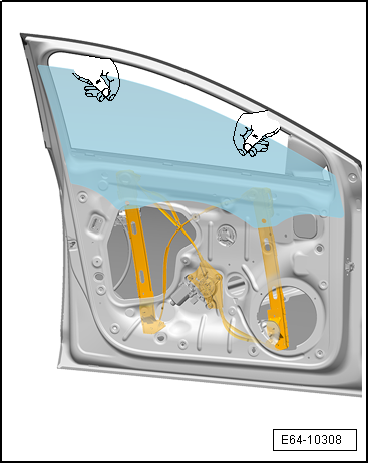

- Presionar el cristal contra la esquina superior del marco de puerta -flechas-.

E64-10309

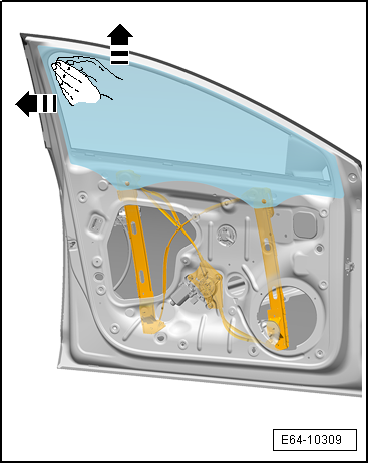

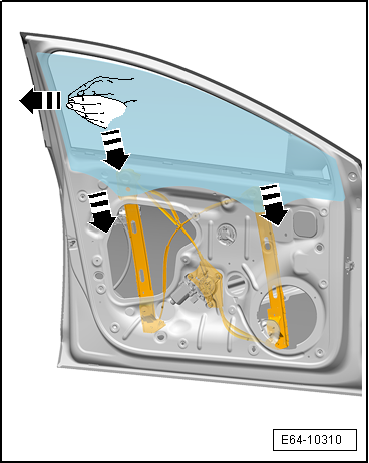

- Deslizar el cristal hasta las mordazas de sujeción ajustándolo al marco puerta -flechas-.

E64-10310

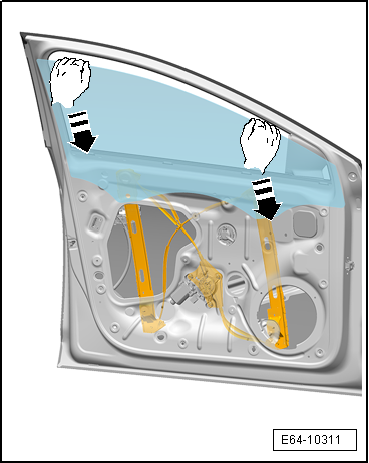

- Presionar fuertemente el cristal -flechas- asegurando el contacto total con el marco puerta. Durante esta operación, los elementos de arrastre encastran en el cristal de la puerta.

- Acoplar el conector del conmutador de alzacristales.

- Conectar el encendido.

- Verificar que el cristal suba y baje correctamente y con suavidad.

Continuar con el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

Antes de montar el revestimiento de la puerta hay que comprobar el funcionamiento de los componentes manipulados.

E64-10311

Cristal de la puerta delantera: ajustar

Adaptación y memorización del recorrido del cristal

  ¡ATENCIÓN!

En las operaciones de desmontaje y montaje de los cristales de las puertas, tanto anteriores como posteriores, se debe de adaptar y memorizar el recorrido del mismo.

  Aviso

Para la realización de la adaptación y memorización del recorrido del cristal, es necesario comprobar que la subida y bajada automática funcione correctamente.

- A través del conmutador de subida y bajada del cristal, llevar el mismo hasta el tope superior.

- Cuando el cristal este en la zona superior, volver ha accionar el conmutador en dirección superior, durante 5 seg.

- A continuación a través del conmutador, llevar el cristal hasta el tope inferior.

- Cuando el cristal este en la zona inferior, volver ha accionar el conmutador en dirección inferior, durante 5 seg.

- Verificar el funcionamiento de la subida y bajada automática del cristal.

Subida o bajada automáticas: puesta en funcionamiento

  Aviso

Después de desembornar y embornar la batería, queda desactivado el mecanismo de subida y bajada automática de los cristales.

Para activar nuevamente el mecanismo después de embornar la batería, se debe proceder de la siguiente forma:

- Cerrar el vehículo desde fuera, a través de la puerta del conductor. Comprobar que todas las puertas y cristales se hallen completamente cerradas.

- Desbloquear el vehículo y volver a bloquearlo a través de la puerta del conductor, manteniendo la llave durante un segundo, como mínimo en posición de cierre.

De esta manera se vuelve a activar el sistema de subida y bajada automático de los cristales.

Si existe un fallo en el mecanismo eléctrico, se indica mediante un parpadeo de la iluminación de los mandos de todas las puertas.

Después de conectar el encendido, parpadea la iluminación de todos los testigos de los revestimientos de las puertas durante 15 segundos.

Cristal de la puerta trasera: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

Palanca -3409-

  • Desmontar
  • Montar
  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

Desmontar

- Abrir la puerta posterior.

- Llevar el cristal de la puerta a la posición "abierto".

W00-11118

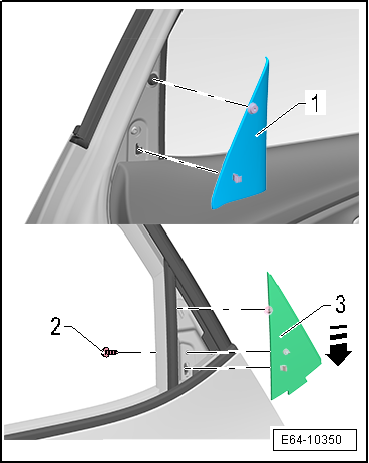

- Con la palanca -3409- extraer el embellecedor -1-.

  Aviso

El tornillo -2- de la puerta del lado izquierdo se extrae a derechas y el de la puerta derecha se extrae a izquierdas.

- Extraer el tornillo -2-.

- Desmontar el embellecedor -3-.

- Desmontar el lamelunas exterior.

- Desmontar el revestimiento de la puerta posterior.

- Desmontar la tapa de protección interior.

E64-10350

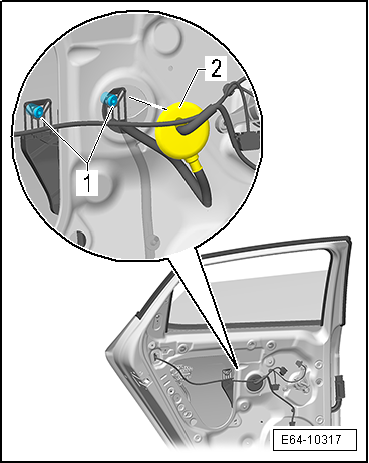

- Con la palanca -3409- extraer el pasamuros -2-.

- Insertar el conector del conmutador de alzacristales.

- Conectar el encendido.

- Desplazar el cristal de la puerta hasta que se pueda acceder a los pernos y casquillos expansibles -1- de la mordaza del cristal.

- Quitar el encendido, desenclipsar el conector del conmutador de alzacristales y separarlo.

- Aplicar lubricante en los pernos y casquillos expansibles -1-.

E64-10317

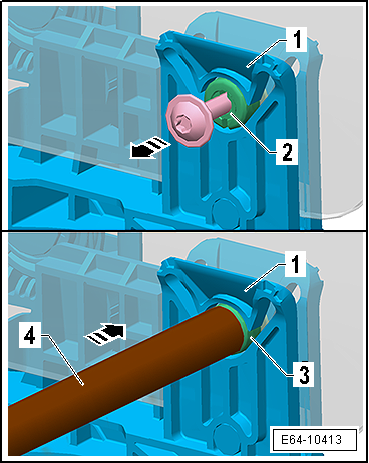

- Enroscar no mas de dos vueltas de rosca un tornillo de 5 mm (70 mm de longitud aprox.) en el perno expansor -2-.

- Tirando del tornillo con una herramienta adecuada, en el sentido de la -flecha-, con movimientos de vaivén extraer el perno expansor -2- del casquillo expansible -3-.

  Aviso

Para evitar que caiga el casquillo expansible -3- en el interior de l armazón de la puerta colocar la mano por la parte posterior del cristal.

- Con la ayuda de un botador -4- de Ø 12 y una maza de naylon retirar el casquillo expansible -3-.

E64-10413

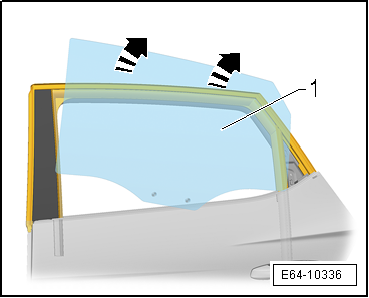

- Tirar del cristal -1- hacia arriba, en posición inclinada -flechas- hacia el exterior del vehículo, para sacarlo del hueco de la ventanilla.

Montar

  Aviso
  • Cuando se realicen trabajos de montaje en el cristal de la puerta hay que sustituir los casquillos expansibles y pernos expansores.

E64-10336

  • Antes de colocar el casquillo expansible -1- y el perno expansor -2- hay que comprobar que el cristal -3- no esté dañado.

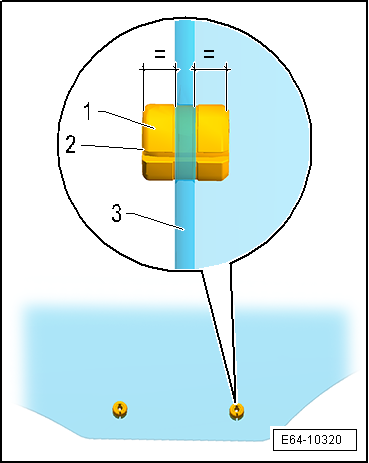

- Con el cristal -3- desmontado, colocar el casquillo expansible -1- centrándolo en el medio.

  • Debe haber igual distancia entre los extremos del casquillo expansible -1- y las caras del cristal -3-.

- Encajar el perno expansor -2- al ras del casquillo expansible -1-.

E64-10320

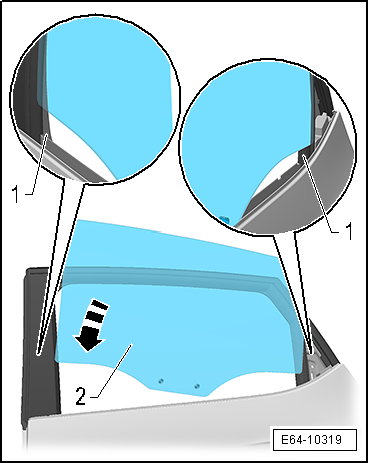

- Introducir el cristal -2- en las guías -1- en el sentido de la -flecha-.

  • Verificar que el cristal se aloja correctamente en la puerta.

E64-10319

- Presionar el cristal contra la esquina superior del marco de puerta -flechas-.

E64-10159

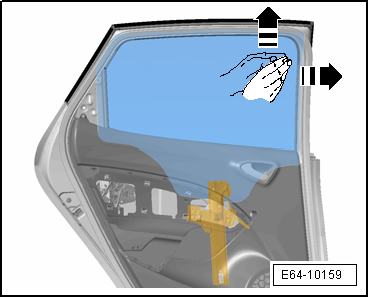

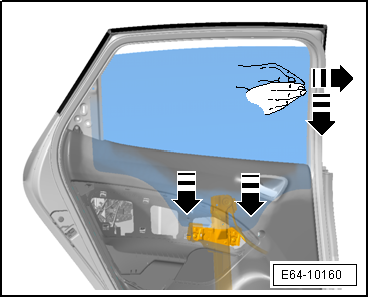

- Deslizar el cristal hasta las mordazas de sujeción ajustándolo al marco puerta -flechas-.

E64-10160

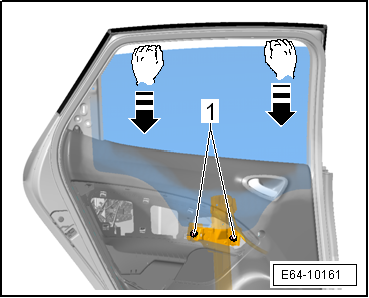

- Presionar fuertemente el cristal asegurando el alcance de las mordazas de sujeción y el contacto total con el marco puerta -flechas-.

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

Antes de montar el revestimiento de la puerta hay que comprobar el funcionamiento de los componentes manipulados.

E64-10161

Cristal de la puerta trasera: ajustar

Adaptación y memorización del recorrido del cristal

  ¡ATENCIÓN!

En las operaciones de desmontaje y montaje de los cristales de las puertas, tanto anteriores como posteriores, se debe de adaptar y memorizar el recorrido del mismo.

  Aviso

Para la realización de la adaptación y memorización del recorrido del cristal, es necesario comprobar que la subida y bajada automática funcione correctamente.

- A través del conmutador de subida y bajada del cristal, llevar el mismo hasta el tope superior.

- Cuando el cristal este en la zona superior, volver ha accionar el conmutador en dirección superior, durante 5 seg.

- A continuación a través del conmutador, llevar el cristal hasta el tope inferior.

- Cuando el cristal este en la zona inferior, volver ha accionar el conmutador en dirección inferior, durante 5 seg.

- Verificar el funcionamiento de la subida y bajada automática del cristal.

Subida o bajada automáticas: puesta en funcionamiento

  Aviso

Después de desembornar y embornar la batería, queda desactivado el mecanismo de subida y bajada automática de los cristales.

Para activar nuevamente el mecanismo después de embornar la batería, se debe proceder de la siguiente forma:

- Cerrar el vehículo desde fuera, a través de la puerta del conductor. Comprobar que todas las puertas y cristales se hallen completamente cerrados.

- Desbloquear el vehículo y volver a bloquearlo a través de la puerta del conductor, manteniendo la llave durante un segundo, como mínimo en posición de cierre.

De esta manera se vuelve a activar el sistema de subida y bajada automático de los cristales.

Si existe un fallo en el mecanismo eléctrico, se indica mediante un parpadeo de la iluminación de los mandos de todas las puertas.

Después de conectar el encendido, parpadea la iluminación de todos los testigos de los revestimientos de las puertas durante 15 segundos.
