Seat Leon (2013-2020) Manual de Taller: Palier

Cuadro general - Palier

Cuadro general - Palier

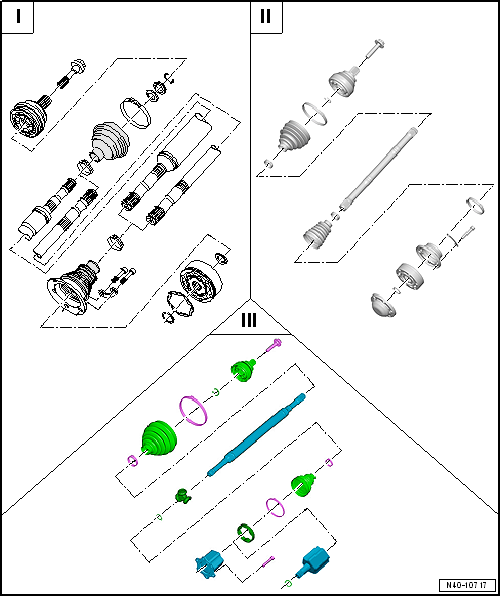

I - "Cuadro de montaje - Palier, junta homocinética VL100"

II - "Cuadro de montaje - Palier, junta homocinética VL107"

III - "Cuadro de montaje - Palier, articulación tipo trípode AAR3300i"

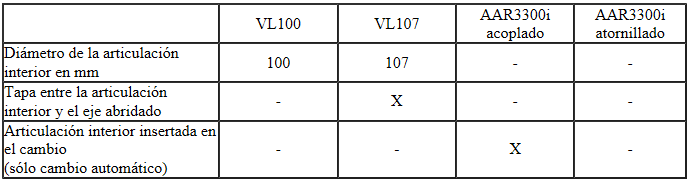

Rasgos de diferenciación de los palieres cuando están montados

Rasgos de diferenciación de los palieres cuando están montados

Cuadro de montaje - Palier

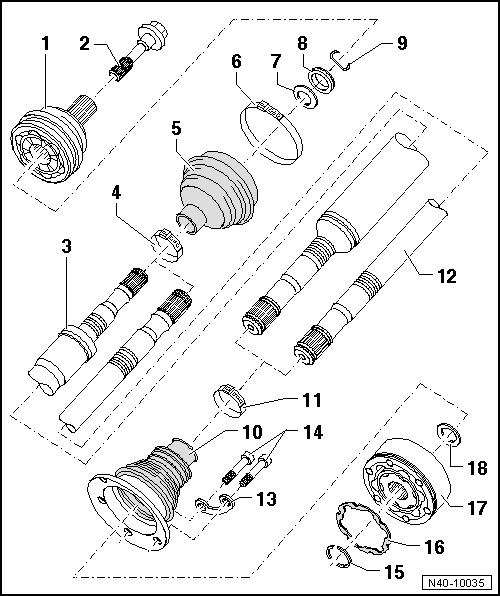

Cuadro de montaje - Palier, junta homocinética VL100

Cuadro de montaje - Palier, junta homocinética VL100

1 - Junta homocinética exterior

  • sustituir solo completa
  • Desmontar
  • Montaje: encajar en el palier hasta el tope golpeando con un martillo de plástico
  • Comprobar

2 - Tornillo

  • Sustituir tras el desmontaje
  • Soltar y apretar
  • 200 Nm +180º

3 - Palier derecho

4 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

5 - Guardapolvo

  • Verificar que no presente grietas ni desgaste por rozamiento
  • Material: Hytrel (polielastómero)

6 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

7 - Muelle de platillo

  • Posición de montaje
  • Asignación

8 - Anillo de ataque

  • Posición de montaje
  • Asignación

9 - Anillo de seguridad

  • Sustituir tras el desmontaje
  • Colocar en la ranura del palier

10 - Guardapolvo para junta homocinética

  • Material: Hytrel (polielastómero)
  • Sin orificio de ventilación
  • Verificar que no presente grietas ni desgaste por rozamiento
  • Desencajar de la junta homocinética con un punzón
  • Antes de montarlo en la junta homocinética, aplicar -D 454 300 A2- sobre la superficie de sellado

11 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

12 - Palier izquierdo

13 - Placa suplemento

14 - Tornillo de cabeza estriada interior

  • M8 x 48
  • Sustituir tras el desmontaje
  • Apretar primero a 10 Nm en cruz y luego, también en cruz, al par correspondiente
  • 40 Nm

15 - Anillo de seguridad

  • Desmontar y montar elásticamente con el alicate para seguros elásticos -VW 161 A-

16 - Junta

  • La superficie que se pega a la junta homocinética debe estar limpia de grasa y aceite

17 - Junta homocinética interior

  • sustituir solo completa
  • Desencajar
  • Encajar
  • Comprobar

18 - Muelle de platillo

  • Posición de montaje

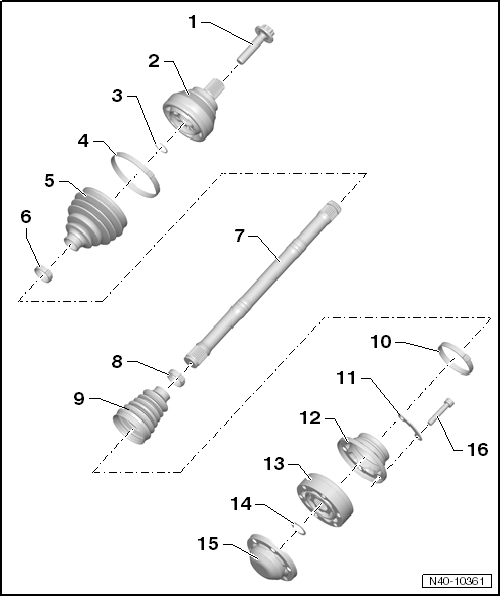

Cuadro de montaje - Palier, junta homocinética VL107

Cuadro de montaje - Palier, junta homocinética VL107

1 - Tornillo

  • Sustituir tras el desmontaje
  • Soltar y apretar
  • Antes de atornillar se limpiarán los pasos de la rosca de la junta homocinética con un macho de roscar.
  • 200 Nm +180º

2 - Junta homocinética exterior

  • sustituir solo completa
  • Desmontar
  • Montaje: encajar en el palier hasta el tope golpeando con un martillo de plástico
  • Comprobar

3 - Anillo de seguridad

  • Sustituir tras el desmontaje
  • Colocar en la ranura del palier

4 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

5 - Guardapolvo

  • Verificar que no presente grietas ni desgaste por rozamiento
  • Material: Hytrel (polielastómero)

6 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

7 - Palier

8 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

9 - Guardapolvo para junta homocinética

  • Material: Hytrel (polielastómero)
  • Sin orificio de ventilación
  • Verificar que no presente grietas ni desgaste por rozamiento
  • Desencajar de la junta homocinética con un punzón
  • Antes de montarlo en la junta homocinética, aplicar -D 454 300 A2- sobre la superficie de sellado

10 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

11 - Placa suplemento

12 - Tapa

  • Desencajar cuidadosamente con un punzón
  • Antes de montarlo en la junta homocinética, aplicar -D 454 300 A2- sobre la superficie de sellado
  • La superficie de pegado deberá estar limpia de grasa y aceite

13 - Junta homocinética interior

  • sustituir solo completa
  • Desencajar
  • Encajar
  • Comprobar

14 - Anillo de seguridad

  • Insertar y desencajar con los alicates -VW 161 A-

15 - Tapa

  • Sustituir tras el desmontaje
  • Sustituir siempre
  • Desencajar

16 - Tornillo de cabeza estriada interior

  • Sustituir tras el desmontaje
  • M10 x 52
  • Apretar primero a 10 Nm en cruz y luego, también en cruz, al par correspondiente
  • 70 Nm

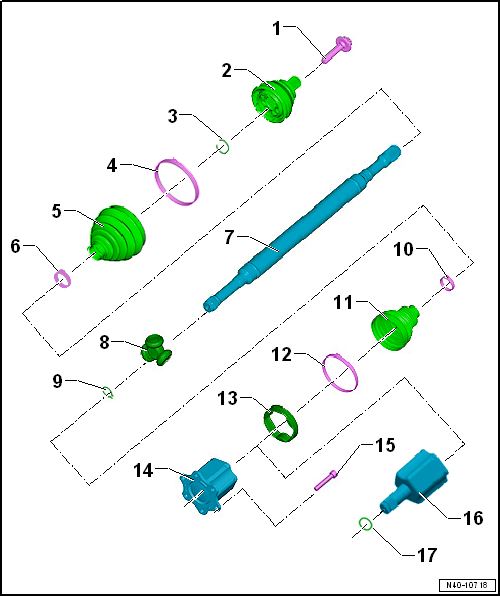

Cuadro de montaje - Palier, articulación tipo trípode AAR3300i

Cuadro de montaje - Palier, articulación tipo trípode AAR3300i

1 - Tornillo

  • Sustituir tras el desmontaje
  • Soltar y apretar
  • Antes de atornillar se limpiarán los pasos de la rosca de la junta homocinética con un macho de roscar.
  • 200 Nm +180º

2 - Junta homocinética exterior

  • Sustituir solo completa
  • Desmontar
  • Montaje: encajar en el palier golpeando con un martillo de plástico hasta que se descomprima el anillo de seguridad comprimido
  • Comprobar

3 - Anillo de seguridad

  • Sustituir tras el desmontaje
  • Colocar en la ranura del palier

4 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

5 - Guardapolvo para junta homocinética

  • Verificar que no presente grietas ni desgaste por rozamiento
  • Material: Hytrel (polielastómero)

6 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

7 - Palier

8 - Trípode con rodillos

El chaflán -flecha- queda mirando hacia el dentado del palier

  • Desmontar

9 - Anillo de seguridad

  • Sustituir tras el desmontaje
  • Colocar en la ranura del palier

10 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

11 - Guardapolvo para articulación tipo trípode

  • Verificar que no presente grietas ni desgaste por rozamiento

12 - Abrazadera de apriete

  • Sustituir tras el desmontaje
  • Tensar

13 - Adaptador

14 - Carcasa de la articulación

  • Desmontar

15 - Tornillo de cabeza estriada interior

  • M10 x 23
  • Apretar primero a 10 Nm en cruz y luego, también en cruz, al par correspondiente
  • 70 Nm

16 - Carcasa de la articulación

  • Desmontar

17 - Anillo de seguridad

  • Sustituir tras el desmontaje
  • Colocar en la ranura del palier
