Seat Leon (2013-2020) Manual de Taller: Cuadro de ubicaciones - Grupos ópticos traseros

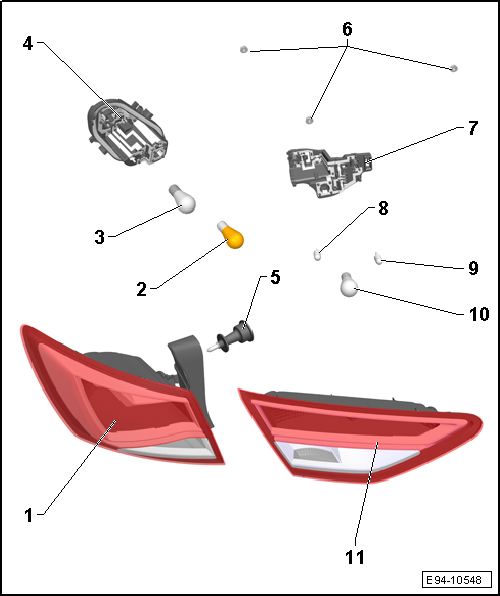

Cuadro de ubicaciones - Grupos ópticos traseros, León / León SC
1 - Grupo óptico trasero, piloto fijo
- Grupo óptico en aleta posterior: desmontar y montar
2 - Lámpara de intermitente
- Lámpara del intermitente trasero izquierdo -M6-
- Lámpara del intermitente trasero derecho -M8-
- Desmontar y montar
3 - Lámpara de posición / freno
- Cambio de lámparas, desmontar base portalámparas
4 - Base portalámparas, piloto fijo
- Desmontar y montar
5 - Pomo fijación
- 3.5 Nm
6 - Tuercas
- Cantidad 3
- 5 Nm
7 - Base portalámparas, piloto móvil
- Desmontar y montar
8 - Lámpara de posición
- Desmontar y montar
9 - Lámpara de posición
- Desmontar y montar
10 - Lámpara para luz marcha atrás o antiniebla posterior
- Lámpara de la luz de marcha atrás izquierda -M16-
- Lámpara antiniebla, derecha
- Cambio de lámparas, desmontar base portalámparas
11 - Grupo óptico trasero, piloto móvil
- En portón trasero: desmontar y montar

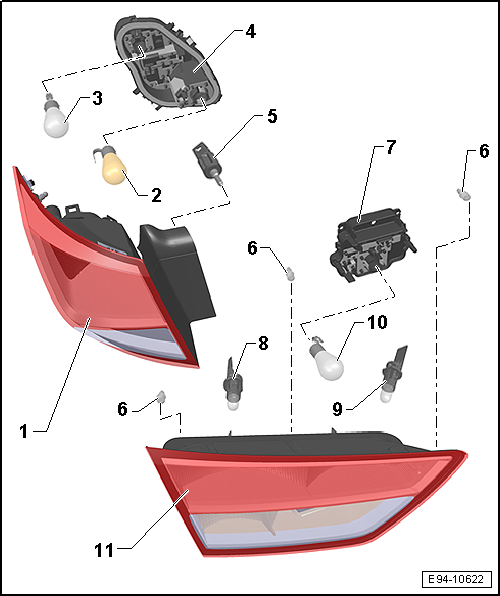

Cuadro de ubicaciones - Grupos ópticos traseros, León ST
1 - Grupo óptico trasero, piloto fijo
- Grupo óptico en aleta posterior: desmontar y montar
2 - Lámpara de intermitente
- Lámpara del intermitente trasero izquierdo -M6-
- Lámpara del intermitente trasero derecho -M8-
- Cambio de lámparas, desmontar base portalámparas
3 - Lámpara de posición / freno
- Cambio de lámparas, desmontar base portalámparas
4 - Base portalámparas, piloto fijo
- Desmontar y montar
5 - Pomo fijación
- 3.5 Nm
6 - Tuercas
- Cantidad 3
- 5 Nm
7 - Base portalámparas, piloto móvil
- Desmontar y montar
8 - Lámpara de posición
- Cambio de lámparas, desmontar base portalámparas
9 - Lámpara de posición
- Cambio de lámparas
10 - Lámpara para luz marcha atrás o antiniebla posterior
- Lámpara de la luz de marcha atrás izquierda -M16-
- Lámpara antiniebla, derecha
- Cambio de lámparas, desmontar base portalámparas
11 - Grupo óptico trasero, piloto móvil
- En portón trasero: desmontar y montar

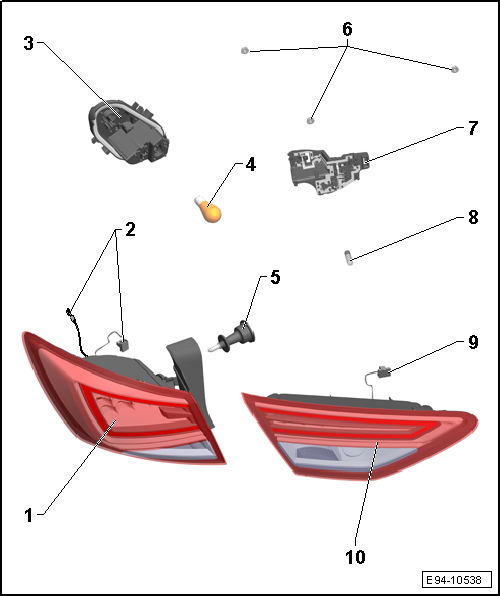

Cuadro de ubicaciones - Grupos ópticos traseros, León / León SC LED
1 - Grupo óptico trasero, piloto fijo
- Grupo óptico en aleta posterior: desmontar y montar
2 - Conector led´s: stop y posición
- 8 led´s de stop y 17 led´s de posición
- Los led´s están integrados en el grupo óptico trasero del piloto fijo, no es posible sustituir los led´s
3 - Base portalámparas, piloto fijo
- Desmontar y montar
4 - Lámpara de intermitente
- Lámpara del intermitente trasero izquierdo -M6-
- Lámpara del intermitente trasero derecho -M8-
- Cambio de lámparas, desmontar base portalámparas
5 - Pomo fijación
- 3.5 Nm
6 - Tornillos
- Cantidad 3
- 3.5 Nm
7 - Base portalámparas, piloto movil
- Desmontar y montar
8 - Lámpara para luz marcha atrás o antiniebla trasero
- Lámpara de la luz de marcha atrás izquierda -M16-
- Lámpara retroniebla, derecha
- Cambio de lámparas, desmontar base portalámparas
9 - Conector led´s: posición
- 25 led´s de posición
- Los led´s están integrados en el grupo óptico trasero del piloto móvil, no es posible sustituir los led´s
10 - Grupo óptico trasero, piloto móvil
- En portón trasero: desmontar y montar

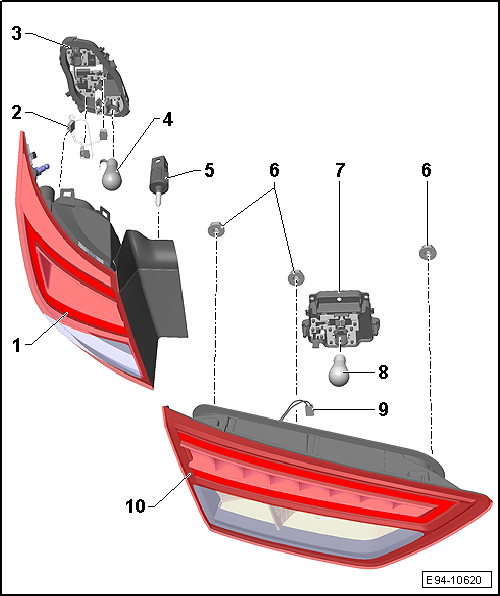

Cuadro de ubicaciones - Grupos ópticos traseros, León ST LED
1 - Grupo óptico trasero, piloto fijo
- Grupo óptico en aleta posterior: desmontar y montar
2 - Conector led´s: stop y posición
- 8 led´s de stop y 17 led´s de posición
- Los led´s están integrados en el grupo óptico trasero del piloto fijo, no es posible sustituir los led´s
3 - Base portalámparas, piloto fijo
- Desmontar y montar
4 - Lámpara de intermitente
- Lámpara del intermitente trasero izquierdo -M6-
- Lámpara del intermitente trasero derecho -M8-
- Cambio de lámparas, desmontar base portalámparas
5 - Pomo fijación
- 3.5 Nm
6 - Tornillos
- Cantidad 3
- 3.5 Nm
7 - Base portalámparas, piloto movil
- Desmontar y montar
8 - Lámpara para luz marcha atrás o antiniebla trasero
- Lámpara de la luz de marcha atrás izquierda -M16-
- Lámpara retroniebla, derecha
- Cambio de lámparas, desmontar base portalámparas
9 - Conector led´s: posición
- 25 led´s de posición
- Los led´s están integrados en el grupo óptico trasero del piloto móvil, no es posible sustituir los led´s
10 - Grupo óptico trasero, piloto móvil
- En portón trasero: desmontar y montar
