Seat Leon (2013-2020) Manual de Taller: Motor y cambio: separar

Motor y cambio: separar, vehículos con cambio manual

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

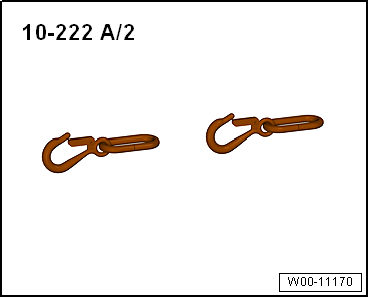

  • Gancho adicional -10 - 222 A /2-

W00-11170

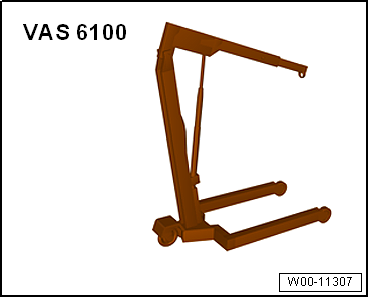

  • Grúa de taller -VAS 6100-

W00-11307

  • Útil de enganche -T40013-

Secuencia de operaciones

- Desmontar el motor de arranque.

W00-11304

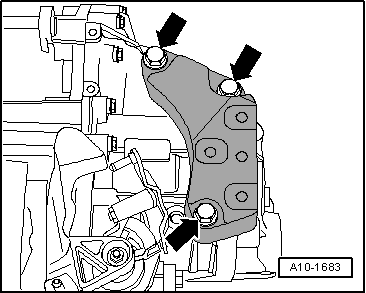

- Desenroscar los tornillos -flechas-, quitar el apoyo del cambio.

A10-1683

Vehículos de tracción total

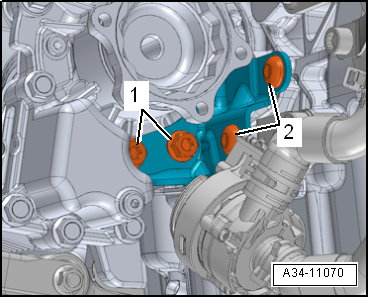

- Desenroscar los tornillos -1, 2-, quitar el soporte para el engranaje de reenvío.

A34-11070

Continúa para todos los vehículos

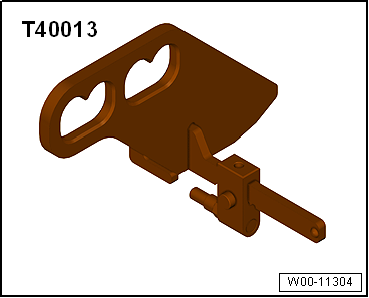

- Montar el útil de enganche -T40013- al cambio y cerrar el seguro.

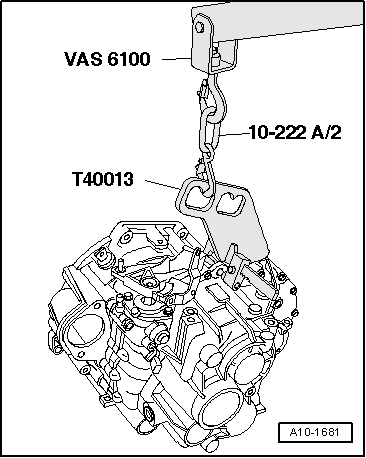

- Enganchar la grúa de taller -VAS 6100- con los ganchos adicionales -10 - 222 A /2- al dispositivo de enganche.

A10-1681

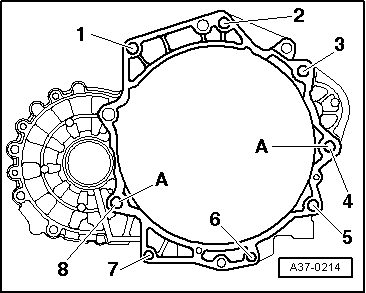

- Desenroscar, en el motor, los tornillos -1, 2, 5, 6, 7, 8- que lo unen al cambio.

  Aviso

No tener en cuentas las -pos. 3, 4- y -A-.

- Desprender el cambio del motor, tener cuidado con la chapa intermedia.

A37-0214

Motor y cambio: separar, vehículos con cambio DSG

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

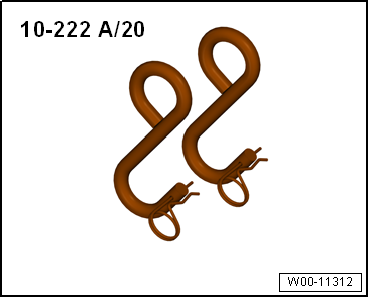

  • Adaptador -10 - 222 A /20-

W00-11312

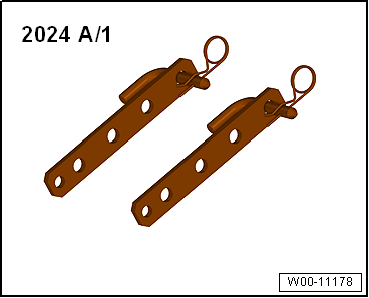

  • Gancho -2024 A /1- del útil de enganche -2024 A-

W00-11178

  • Grúa de taller -VAS 6100-

W00-11307

Secuencia de operaciones

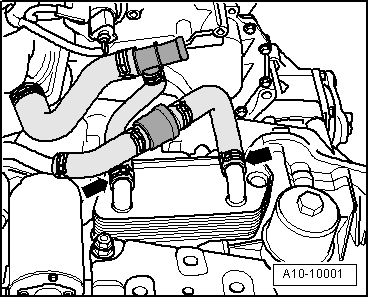

- Desmontar los tubos flexibles de líquido refrigerante del radiador de aceite del cambio, para ello hay que soltar las abrazaderas -flechas-.

A10-10001

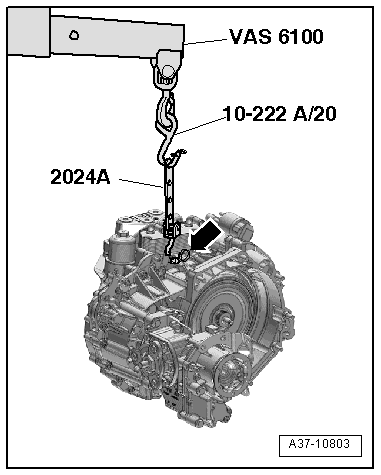

- Enganchar el gancho del útil de enganche -2024 A- en la argolla del cambio y asegurar con el fiador -flecha-.

- Enganchar la grúa de taller -VAS 6100- con el adaptador -10 - 222 A /20- al gancho -2024 A /1-.

A37-10803

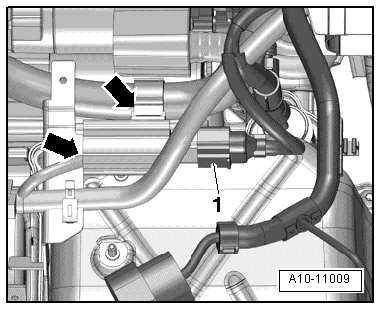

- Liberar los mazos de cables -flechas- y el conector eléctrico -1- en el soporte.

A10-11009

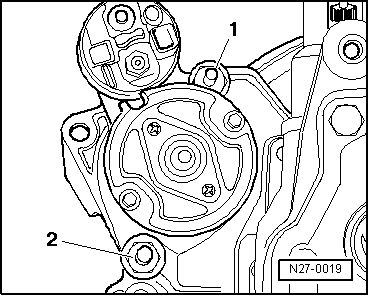

- Desenroscar los tornillos -1- y -2- y retirar el motor de arranque del cambio.

- Desenroscar los demás tornillos -1, 3, 5, 6, 7, 8, 9, 10- de la unión del cambio al motor.

  Aviso

Al tornillo -3- sólo se puede acceder después de desmontar el motor de arranque.

- Separar el cambio del motor.

N27-0019

Motor: fijar al soporte para motores y cajas de cambios

Motor: fijar al soporte para motores y cajas de cambios

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

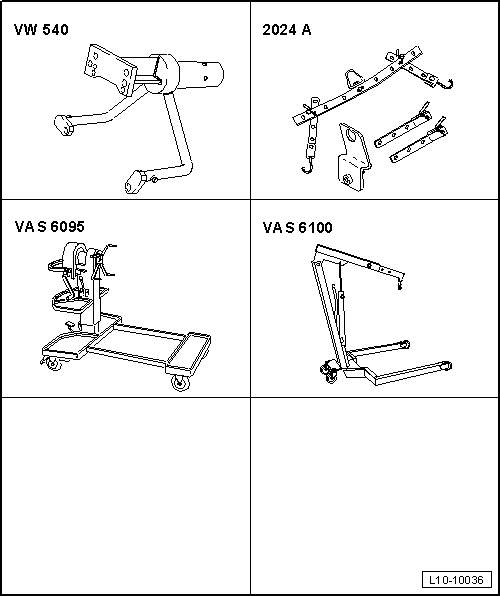

  • Soporte para motores y cajas de cambios -VW 540-
  • Útil de enganche -2024 A-
  • Soporte para motores y cajas de cambios -VAS 6095-
  • Grúa de taller -VAS 6100-

Secuencia de operaciones

  • Caja de cambios separada del motor.

- Con el útil de sujeción -2024A- y la grúa de taller -VAS 6100-.

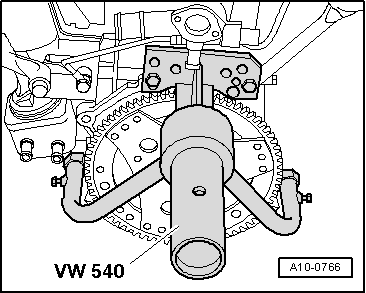

- Fijar el motor con el soporte para motores y cajas de cambios -VW 540- al soporte para motores y cajas de cambios -VAS 6095-.

A10-0766
